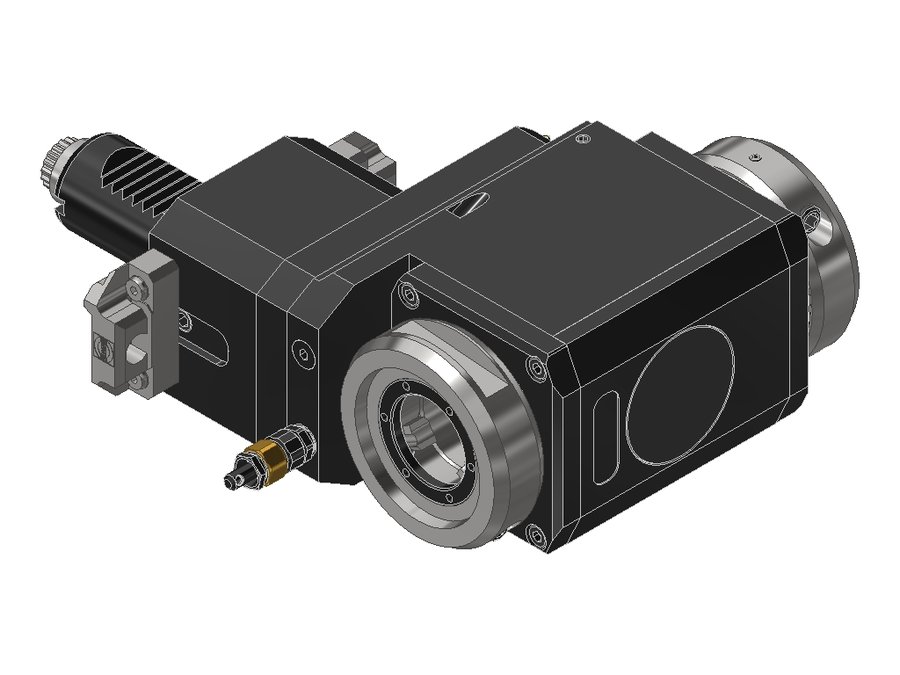

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.30VX3LDCTXRLTFL#01, хвостовик Ø30, система EWS Varia VX3
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 80.30VX3LDCTXRLTFL#01

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.30VX3LDCTXRLTFL#01, хвостовик Ø30, система EWS Varia VX3

Система фиксации в гнездеTrifix
Код интерфейса станкаZYV03000115
Подвод СОЖнаружный
ПриводDIN 5480
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментаEWS Varia VX3
Функциональная длина100 мм
Вылет LPR133,5 мм
Масса6,034 кг
Высота68 мм
Общая длина200,5 мм
Заказной номер EWS237526
Радиальная высота34 мм
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент32 Н·м
Функциональная ширина112 мм

Описание

Головка приводная радиальная сверлильно-фрезерная со смещением

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

  • Смена инструмента менее чем за 20 секунд
  • Управление одной рукой
  • Механическое выталкивание инструмента
  • Зажим адаптеров без боковых усилий
  • Надёжная передача крутящего момента
  • Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
  • Необходимо соблюдать момент затяжки 6 Н·м

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Система выверки Trifix© (TF)

  • Инструмент полностью предварительно настроен
  • Ускоренная наладка станка
  • Повторяемость менее 6 мкм при вылете 200 мм
  • Точность позиционирования 0,01 мм при переходе от одной позиции к другой

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

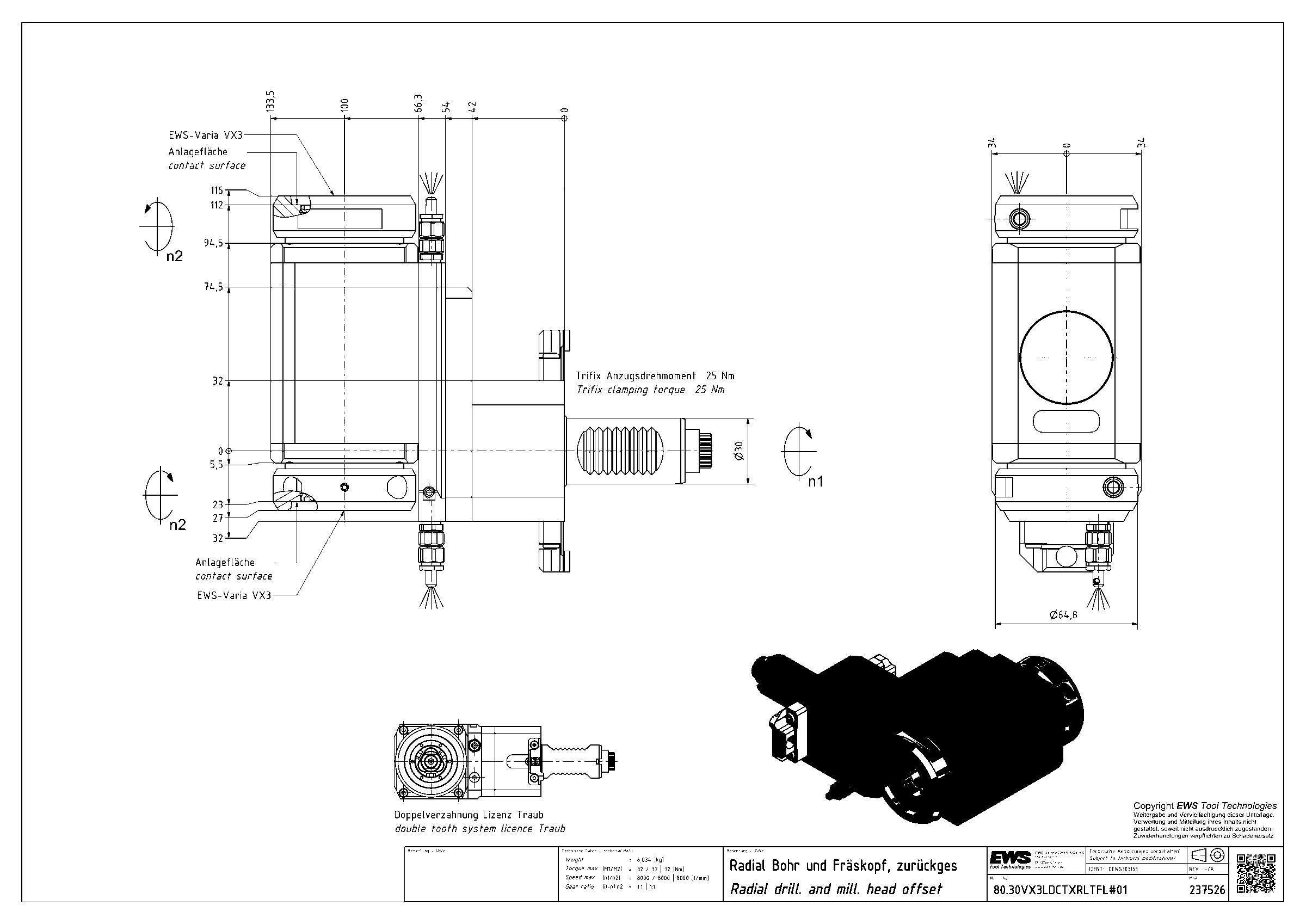

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 224 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.30VX3LCTXRLIKDTFL30VDI30EWS Varia VX3100133,5200,5
80.30VX3LCTXRLIKDTFR30VDI30EWS Varia VX3100134201
80.30VX3LCTXRLTFR#0130VDI30EWS Varia VX3100134201
80.30VX3LCTXRLX120#0130VDI30EWS Varia VX3120153,5220,5
80.30VX3LDCTXRL30VDI30EWS Varia VX3100133,5200,5
80.30VX3LDCTXRLIKC30VDI30EWS Varia VX3100133,5200,5
80.30VX3LDCTXRLTFL#0130VDI30EWS Varia VX3100133,5200,5Текущая
80.30VX3LTOEMRLIKDX100A3530VDI30EWS Varia VX3100133,5192,5
80.30VX3TOEMR#0130VDI30EWS Varia VX370103,5162,5
80.30VX3TOEMRIKD#0130VDI30EWS Varia VX370103,5162,5
80.30VX3TOEMRIKDI130VDI30EWS Varia VX370103,5162,5
80.30VX31809R#0130VDI30EWS Varia VX370103,5165,5
Показать ещё · всего в серии 224
