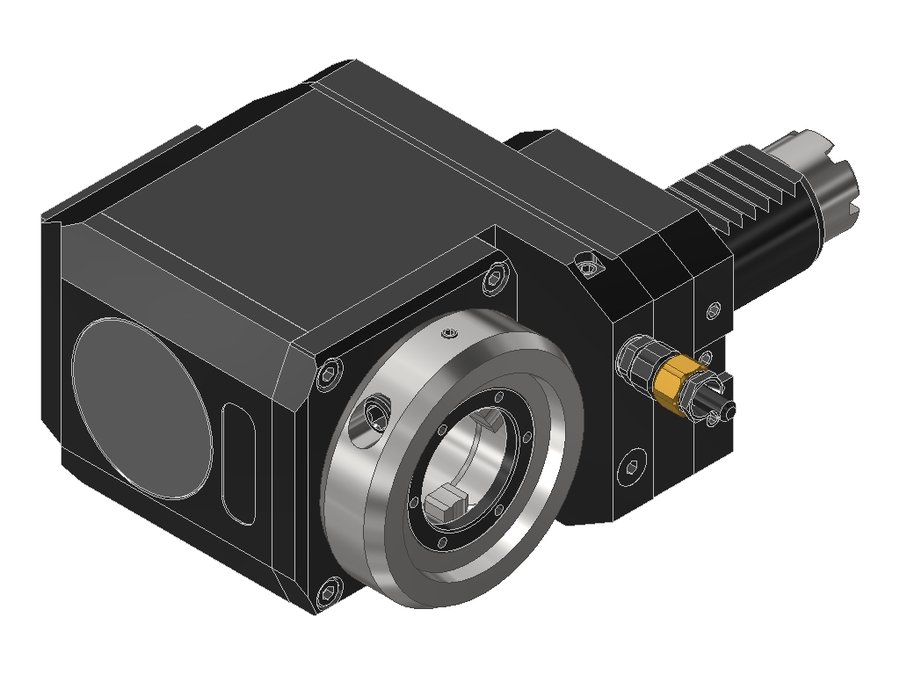

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.30VX3TOEMRIKDI1, хвостовик Ø30, система EWS Varia VX3
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 80.30VX3TOEMRIKDI1

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.30VX3TOEMRIKDI1, хвостовик Ø30, система EWS Varia VX3

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV03000115
Код интерфейса инструментаEWC00300295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводкулачковая муфта
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментаEWS Varia VX3
Функциональная длина70 мм
Вылет LPR103,5 мм
Масса4,41 кг
Высота68 мм
Общая длина162,5 мм
Ширина132,5 мм
Заказной номер EWS234135
Радиальная высота34 мм
Радиальная ширина92,5 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент24 Н·м
Функциональная ширина23 мм

Описание

Головка приводная радиальная сверлильно-фрезерная со смещением

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

  • Смена инструмента менее чем за 20 секунд
  • Управление одной рукой
  • Механическое выталкивание инструмента
  • Зажим адаптеров без боковых усилий
  • Надёжная передача крутящего момента
  • Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
  • Необходимо соблюдать момент затяжки 6 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

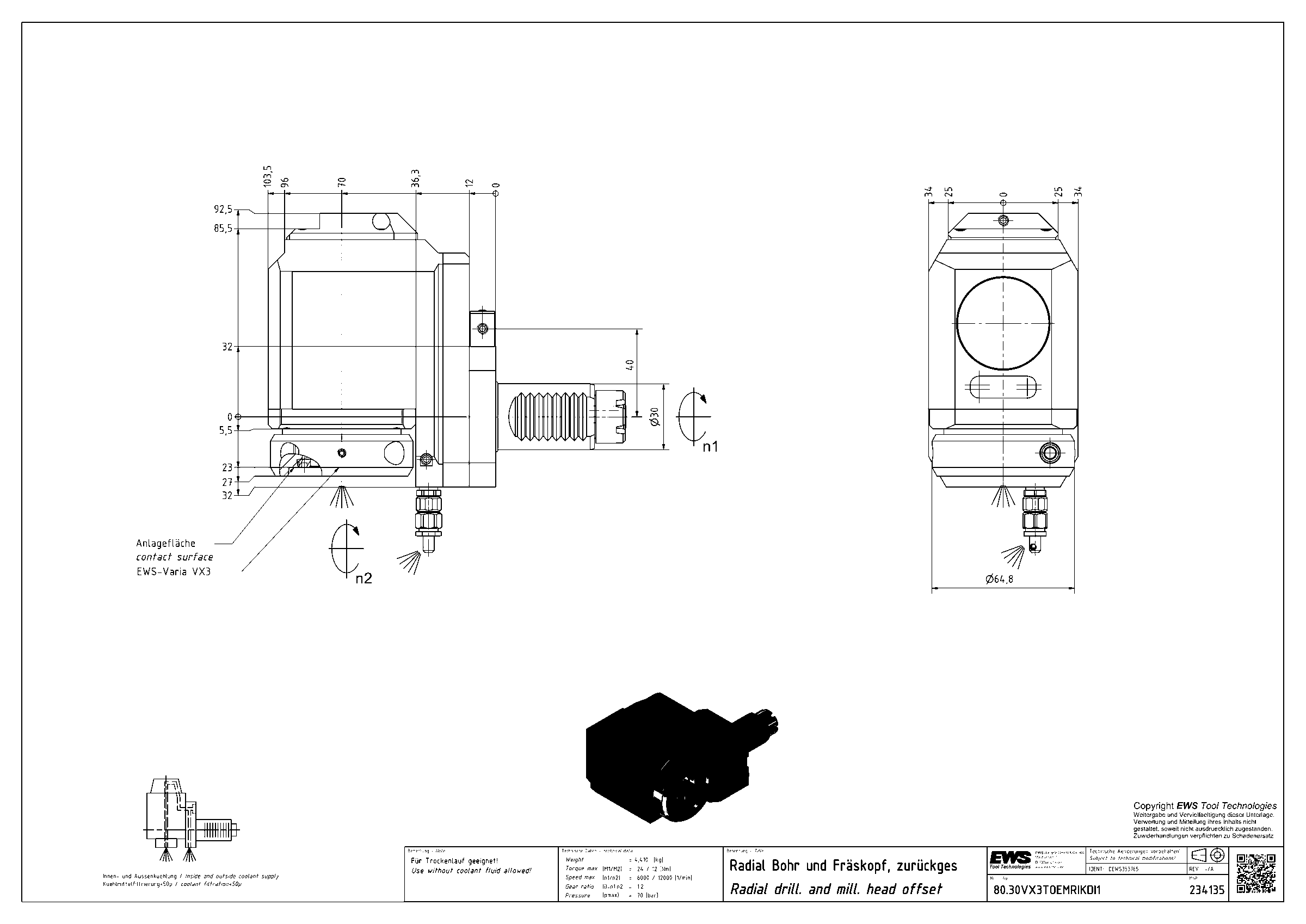

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 224 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.30VX3LDCTXRL30VDI30EWS Varia VX3100133,5200,5
80.30VX3LDCTXRLIKC30VDI30EWS Varia VX3100133,5200,5
80.30VX3LDCTXRLTFL#0130VDI30EWS Varia VX3100133,5200,5
80.30VX3LTOEMRLIKDX100A3530VDI30EWS Varia VX3100133,5192,5
80.30VX3TOEMR#0130VDI30EWS Varia VX370103,5162,5
80.30VX3TOEMRIKD#0130VDI30EWS Varia VX370103,5162,5
80.30VX3TOEMRIKDI130VDI30EWS Varia VX370103,5162,5Текущая
80.30VX31809R#0130VDI30EWS Varia VX370103,5165,5
80.30VX31809RIKD#0130VDI30EWS Varia VX370103,5165,5
80.30VX35482R#0130VDI30EWS Varia VX370103,5158,5
80.30VX35482RIKD#0130VDI30EWS Varia VX370103,5158,5
80.30VX35482RIKDI130VDI30EWS Varia VX370103,5158,5
Показать ещё · всего в серии 224

Совместимость

Связанные позиции по данным производителя — 57 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 80.30VX3TOEMRIKDI1.

Инструмент статический49

  • 19.VX3PG15L29.5Державка для расточных борштанг EWS 19.VX3PG15L29.5, система EWS Varia VX3, Regofix PowRgrip PG15
  • 27.VX306.35L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX306.35L38SHR, система EWS Varia VX3, отверстие Ø6,35 мм (1/4")
  • 27.VX306L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX306L38SHR, система EWS Varia VX3, отверстие Ø6 мм
  • 27.VX306WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 6
  • 27.VX306WNL16Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL16, система EWS Varia VX3, Whistle Notch/Weldon Ø 6
  • 27.VX306WNL50Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL50, система EWS Varia VX3, Whistle Notch/Weldon Ø 6
  • 27.VX308L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX308L38SHR, система EWS Varia VX3, отверстие Ø8 мм
  • 27.VX308WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 8
  • 27.VX308WNL17Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL17, система EWS Varia VX3, Whistle Notch/Weldon Ø 8
  • 27.VX308WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 8
  • 27.VX309.53L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX309.53L43SHR, система EWS Varia VX3, отверстие Ø9,53 мм (3/8")
  • 27.VX309.53WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX309.53WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 9,53
  • 27.VX310L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX310L43SHR, система EWS Varia VX3, отверстие Ø10 мм
  • 27.VX310WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX310WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 10
  • 27.VX310WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX310WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 10
  • 27.VX312.7L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7L43SHR, система EWS Varia VX3, отверстие Ø12,7 мм (1/2")
  • 27.VX312.7WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 12,7
  • 27.VX312.7WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 12,7
  • 27.VX312HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312HYDL26, система EWS Varia VX3, гидропатрон Ø12
  • 27.VX312L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX312L43SHR, система EWS Varia VX3, отверстие Ø12 мм
  • 27.VX312WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 12
  • 27.VX312WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 12
  • 27.VX314L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX314L54SHR, система EWS Varia VX3, отверстие Ø14 мм
  • 27.VX314WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX314WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 14
  • 27.VX315.88WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX315.88WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 15,88
  • 27.VX316L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX316L54SHR, система EWS Varia VX3, отверстие Ø16 мм
  • 27.VX316WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX316WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 16
  • 27.VX316WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX316WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 16
  • 27.VX318WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX318WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 18
  • 27.VX319.05WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX319.05WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 19,05
  • 27.VX320WNL48Адаптер под цилиндрический хвостовик инструмента EWS 27.VX320WNL48, система EWS Varia VX3, Whistle Notch/Weldon Ø 20
  • 27.VX320WNL58Адаптер под цилиндрический хвостовик инструмента EWS 27.VX320WNL58, система EWS Varia VX3, Whistle Notch/Weldon Ø 20
  • 31.VX306L36MIДержавка цанговая EWS 31.VX306L36MI, система EWS Varia VX3, отверстие Ø6 мм
  • 31.VX311L70Державка цанговая EWS 31.VX311L70, система EWS Varia VX3, под цангу 110 4008E (ER11 Ø1-7)
  • 31.VX316IML14Державка цанговая EWS 31.VX316IML14, система EWS Varia VX3, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX316L25Державка цанговая EWS 31.VX316L25, система EWS Varia VX3, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX316L50MMДержавка цанговая EWS 31.VX316L50MM, система EWS Varia VX3, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX320IML17Державка цанговая EWS 31.VX320IML17, система EWS Varia VX3, под цанги ER20 (Ø2–13 мм), код 200 428E
  • 31.VX320IML17-Ø13Державка цанговая EWS 31.VX320IML17-Ø13, система EWS Varia VX3, под цанги ER20 (Ø2–13 мм), код 200 428E
  • 31.VX320L27Державка цанговая EWS 31.VX320L27, система EWS Varia VX3, под цанги ER20 (Ø2–13 мм), код 200 428E

Показаны первые 40 из 49. Остальные — в разделе Инструмент статический.
