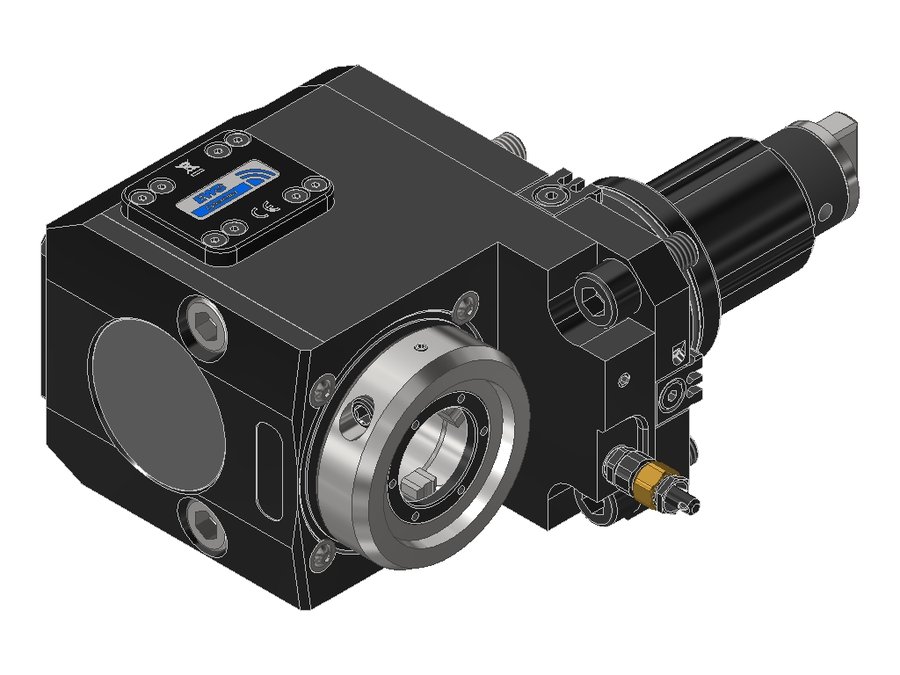

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.55VX31809PFIKD-CC4, хвостовик Ø55, EWS - Varia VX3 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT · арт. 80.55VX31809PFIKD-CC4

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.55VX31809PFIKD-CC4, хвостовик Ø55, EWS - Varia VX3 - адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаEWC00300295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55
Присоединение инструментаEWS Varia VX3
Функциональная длина70 мм
Вылет LPR106 мм
Масса8,173 кг
Высота84 мм
Общая длина210 мм
Ширина150,5 мм
Заказной номер EWS231139
Радиальная ширина105,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент63 Н·м
Функциональная ширина21,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT — 106 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.55VX3VLHP2F-CC455BMT55EWS Varia VX385121206
80.55VX3VLHP2FIKD55BMT55EWS Varia VX385121206
80.55VX3VLHP2FIKD-CC455BMT55EWS Varia VX370106191
80.55VX31809PF55BMT55EWS Varia VX370106210
80.55VX31809PF-CC455BMT55EWS Varia VX370106210
80.55VX31809PFIKD55BMT55EWS Varia VX370106210
80.55VX31809PFIKD-CC455BMT55EWS Varia VX370106210Текущая
80.55VX31809PFIKDX8555BMT55EWS Varia VX385121225
80.60V5DNLIKDI160BMT60 DMG MoriEWS Varia V597143234
80.60V5NL#0160BMT60 DMG MoriEWS Varia V590136227
80.60V5NLIKD60BMT60 DMG MoriEWS Varia V590136227
80.60VX4EX508BMTIKD60BMT60A Takisawa-TaiwanEWS Varia VX490128203
Показать ещё · всего в серии 106

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 80.55VX31809PFIKD-CC4.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м

Документы по позиции

Для этой позиции документы пока не привязаны.
