EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT · арт. 80.60V5DNLIKDI1

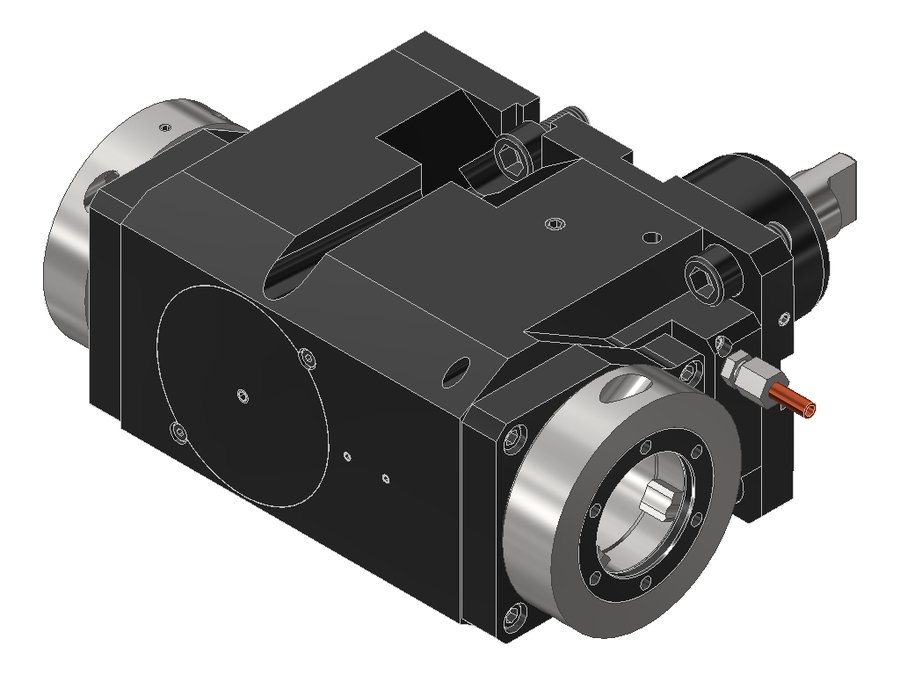

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.60V5DNLIKDI1, хвостовик Ø60, EWS - Varia V5- адаптер
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB084B6015 |
| Код интерфейса инструмента | EWC00500195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | правое |
| Присоединение к станку | BMT60 DMG Mori |
| Присоединение инструмента | EWS Varia V5 |
| Функциональная длина | 97 мм |
| Вылет LPR | 143 мм |
| Масса | 18,488 кг |
| Высота | 89 мм |
| Общая длина | 234 мм |
| Ширина | 205,5 мм |
| Заказной номер EWS | 192001 |
| Радиальная ширина | 140,5 мм |
| Передаточное отношение | 1:2 |
| Макс. частота вращения | 4000 об/мин |
| Система EWS Varia | EWS Varia V5 |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 20 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT — 106 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.55VX3VLHP2FIKD-CC4 | 55 | BMT55 | EWS Varia VX3 | 70 | 106 | 191 | |
| 80.55VX31809PF | 55 | BMT55 | EWS Varia VX3 | 70 | 106 | 210 | |
| 80.55VX31809PF-CC4 | 55 | BMT55 | EWS Varia VX3 | 70 | 106 | 210 | |
| 80.55VX31809PFIKD | 55 | BMT55 | EWS Varia VX3 | 70 | 106 | 210 | |
| 80.55VX31809PFIKD-CC4 | 55 | BMT55 | EWS Varia VX3 | 70 | 106 | 210 | |
| 80.55VX31809PFIKDX85 | 55 | BMT55 | EWS Varia VX3 | 85 | 121 | 225 | |
| 80.60V5DNLIKDI1 | 60 | BMT60 DMG Mori | EWS Varia V5 | 97 | 143 | 234 | Текущая |
| 80.60V5NL#01 | 60 | BMT60 DMG Mori | EWS Varia V5 | 90 | 136 | 227 | |
| 80.60V5NLIKD | 60 | BMT60 DMG Mori | EWS Varia V5 | 90 | 136 | 227 | |
| 80.60VX4EX508BMTIKD | 60 | BMT60A Takisawa-Taiwan | EWS Varia VX4 | 90 | 128 | 203 | |
| 80.65VX4D1809PFIKDX100 | 65 | BMT65 | EWS Varia VX4 | 100 | 141 | 253 | |
| 80.65VX4KR1809PFI2X100 | 65 | BMT65 | EWS Varia VX4 | 100 | 141 | 253 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.60V5DNLIKDI1.
Запчасти к инструменту1
- VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET
Ключи и отвёртки1
- DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
