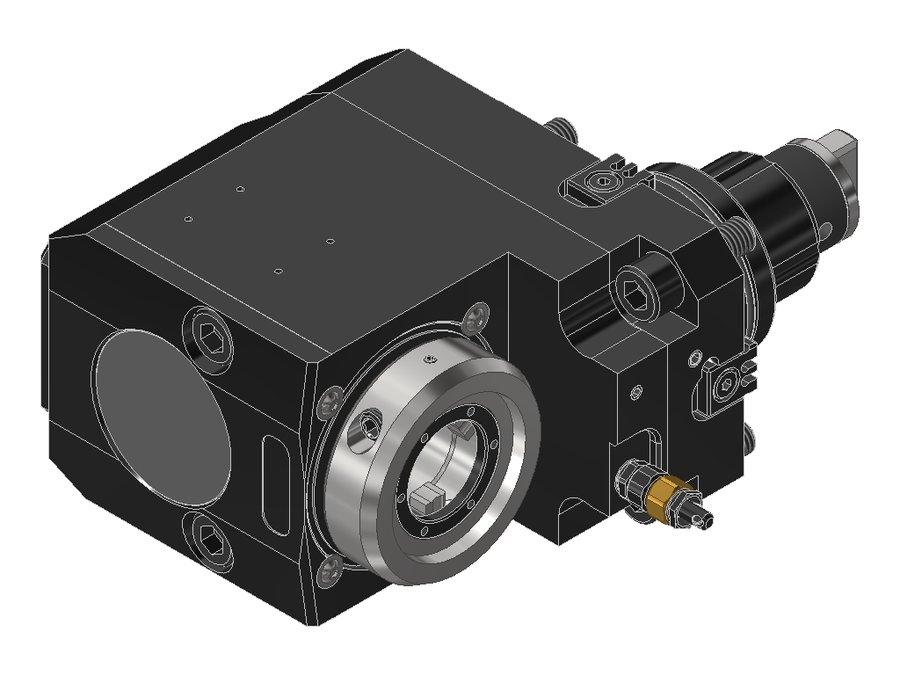

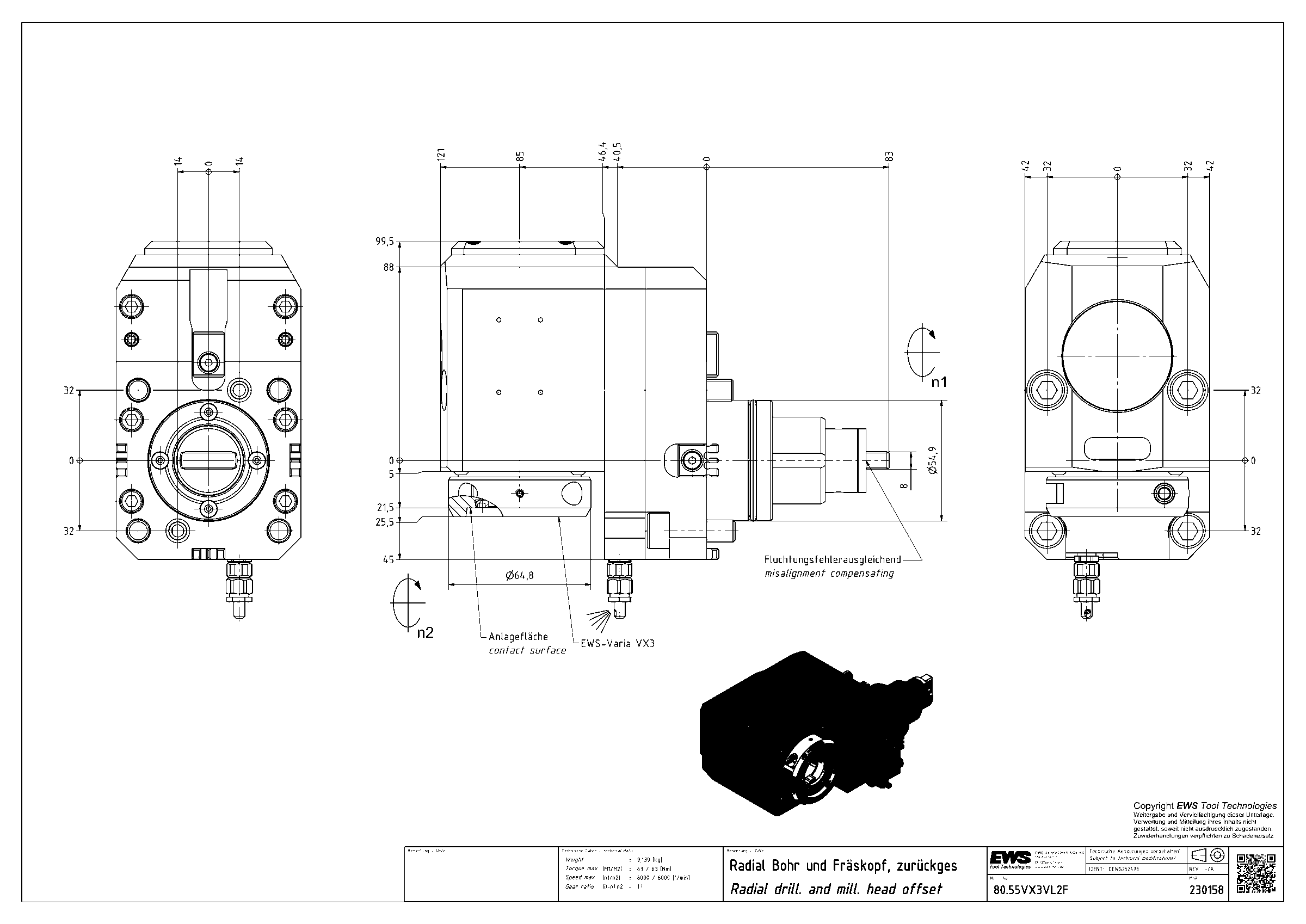

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.55VX3VL2F, хвостовик Ø55, система EWS Varia VX3
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку BMT · арт. 80.55VX3VL2F

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.55VX3VL2F, хвостовик Ø55, система EWS Varia VX3

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаEWC00300295
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55
Присоединение инструментаEWS Varia VX3
Функциональная длина85 мм
Вылет LPR121 мм
Масса9,139 кг
Высота84 мм
Общая длина204 мм
Ширина144,5 мм
Заказной номер EWS230158
Радиальная ширина99,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент63 Н·м
Функциональная ширина21,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 80.55VX3VL2F в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная со смещением

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

  • Смена инструмента менее чем за 20 секунд
  • Управление одной рукой
  • Механическое выталкивание инструмента
  • Зажим адаптеров без боковых усилий
  • Надёжная передача крутящего момента
  • Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
  • Необходимо соблюдать момент затяжки 6 Н·м

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку BMT — 106 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.45VX31809PFX7045BMT45EWS Varia VX370103187
80.45VX31809PFX8545BMT45EWS Varia VX385118202
80.55VX3D1809PF55BMT55EWS Varia VX370106210
80.55VX3D1809PFIKD55BMT55EWS Varia VX370106210
80.55VX3D1809PFIKDI155BMT55EWS Varia VX370106210
80.55VX3DVL2FIKD55BMT55EWS Varia VX385121204
80.55VX3VL2F55BMT55EWS Varia VX385121204Текущая
80.55VX3VL2F-CC455BMT55EWS Varia VX385121204
80.55VX3VL2FIKD55BMT55EWS Varia VX385121204
80.55VX3VL2FIKD-CC455BMT55EWS Varia VX385121204
80.55VX3VL4F55BMT55EWS Varia VX385121221
80.55VX3VL4F-CC455BMT55EWS Varia VX385121221
