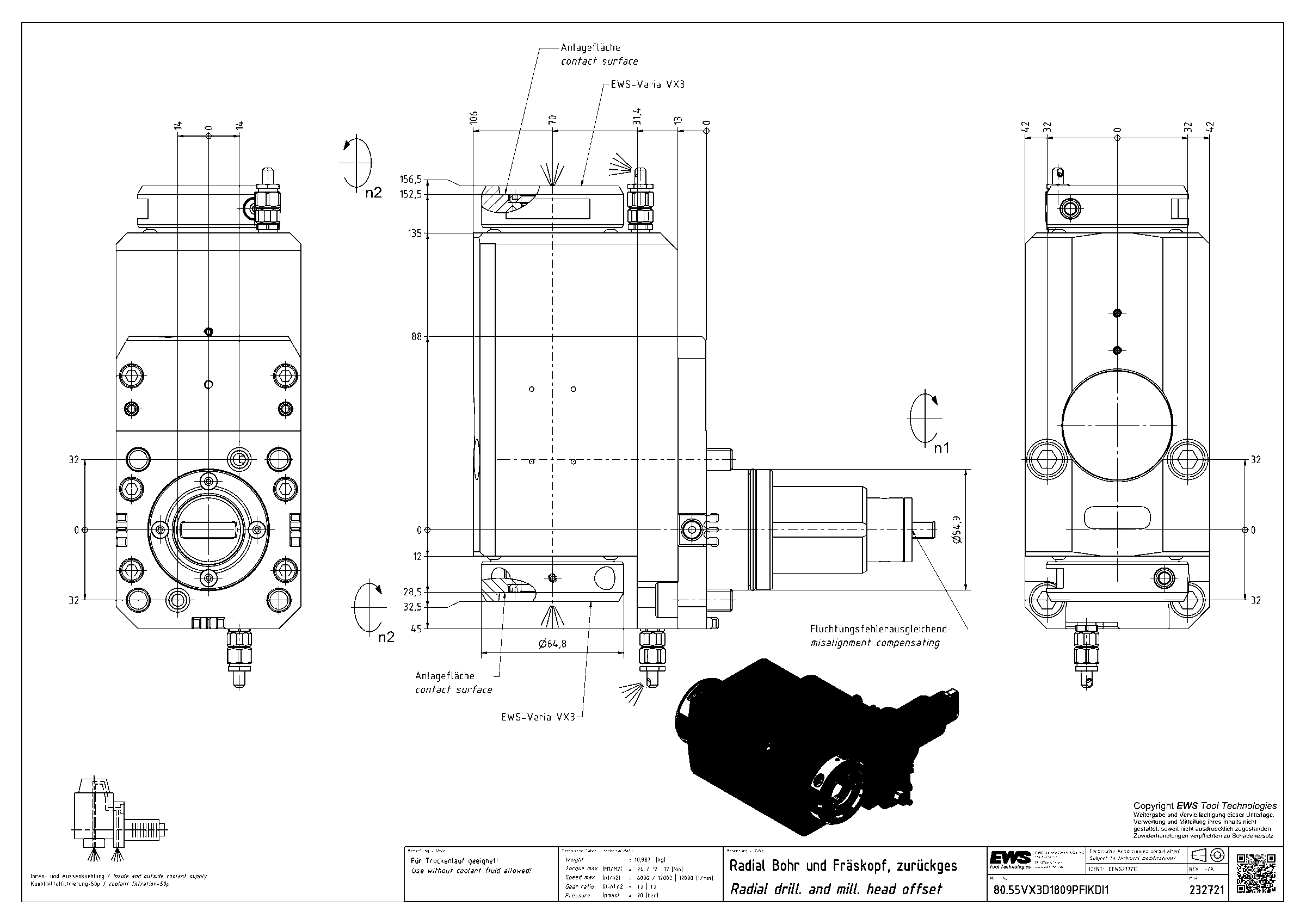

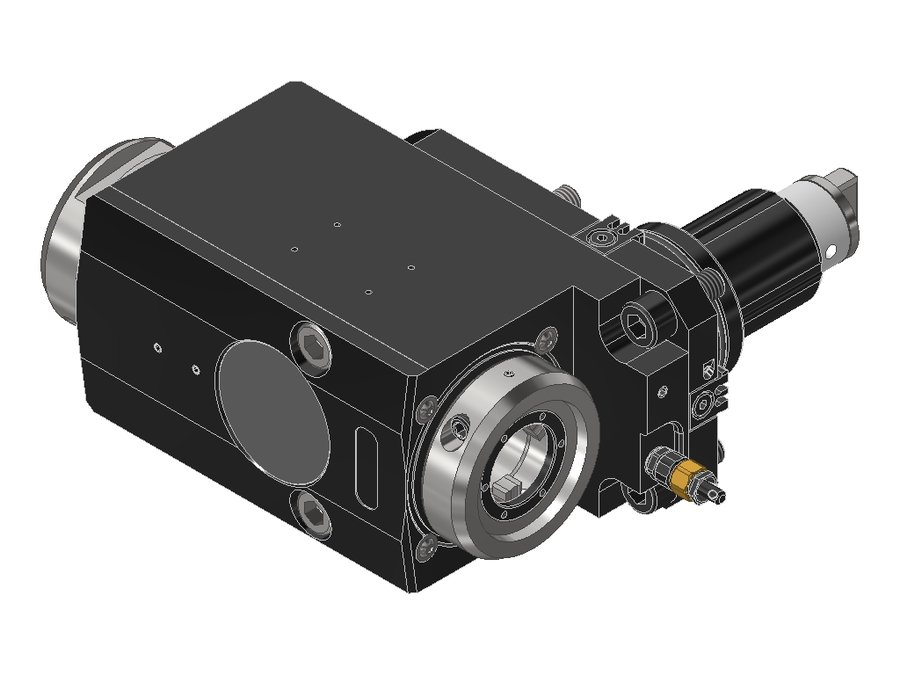

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.55VX3D1809PFIKDI1, хвостовик Ø55, EWS - Varia VX3 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT · арт. 80.55VX3D1809PFIKDI1

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.55VX3D1809PFIKDI1, хвостовик Ø55, EWS - Varia VX3 - адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB064A5515
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениенейтральное
Присоединение к станкуBMT55
Присоединение инструментаEWS Varia VX3
Функциональная длина70 мм
Вылет LPR106 мм
Масса10,987 кг
Высота84 мм
Общая длина210 мм
Заказной номер EWS232721
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент24 Н·м
Функциональная ширина152,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT — 106 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.45VX31809PFIKDX7045BMT45EWS Varia VX370103187
80.45VX31809PFIKDX8545BMT45EWS Varia VX385118202
80.45VX31809PFX7045BMT45EWS Varia VX370103187
80.45VX31809PFX8545BMT45EWS Varia VX385118202
80.55VX3D1809PF55BMT55EWS Varia VX370106210
80.55VX3D1809PFIKD55BMT55EWS Varia VX370106210
80.55VX3D1809PFIKDI155BMT55EWS Varia VX370106210Текущая
80.55VX3DVL2FIKD55BMT55EWS Varia VX385121204
80.55VX3VL2F55BMT55EWS Varia VX385121204
80.55VX3VL2F-CC455BMT55EWS Varia VX385121204
80.55VX3VL2FIKD55BMT55EWS Varia VX385121204
80.55VX3VL2FIKD-CC455BMT55EWS Varia VX385121204
Показать ещё · всего в серии 106

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 80.55VX3D1809PFIKDI1.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
