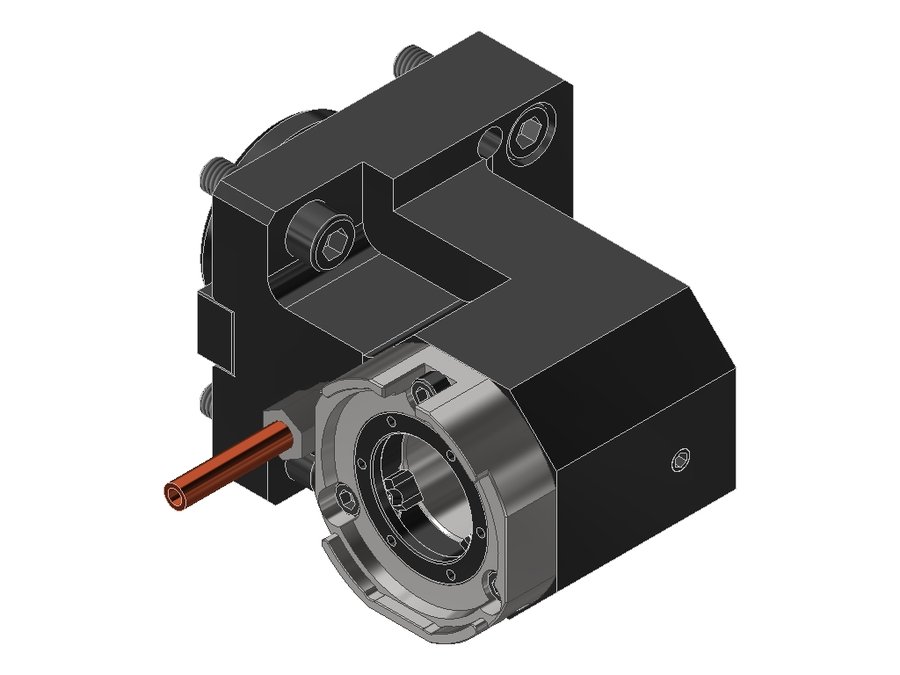

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4EX910, BMT, система EWS Varia VXT4
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT · арт. 17.BMTVXT4EX910

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4EX910, BMT, система EWS Varia VXT4

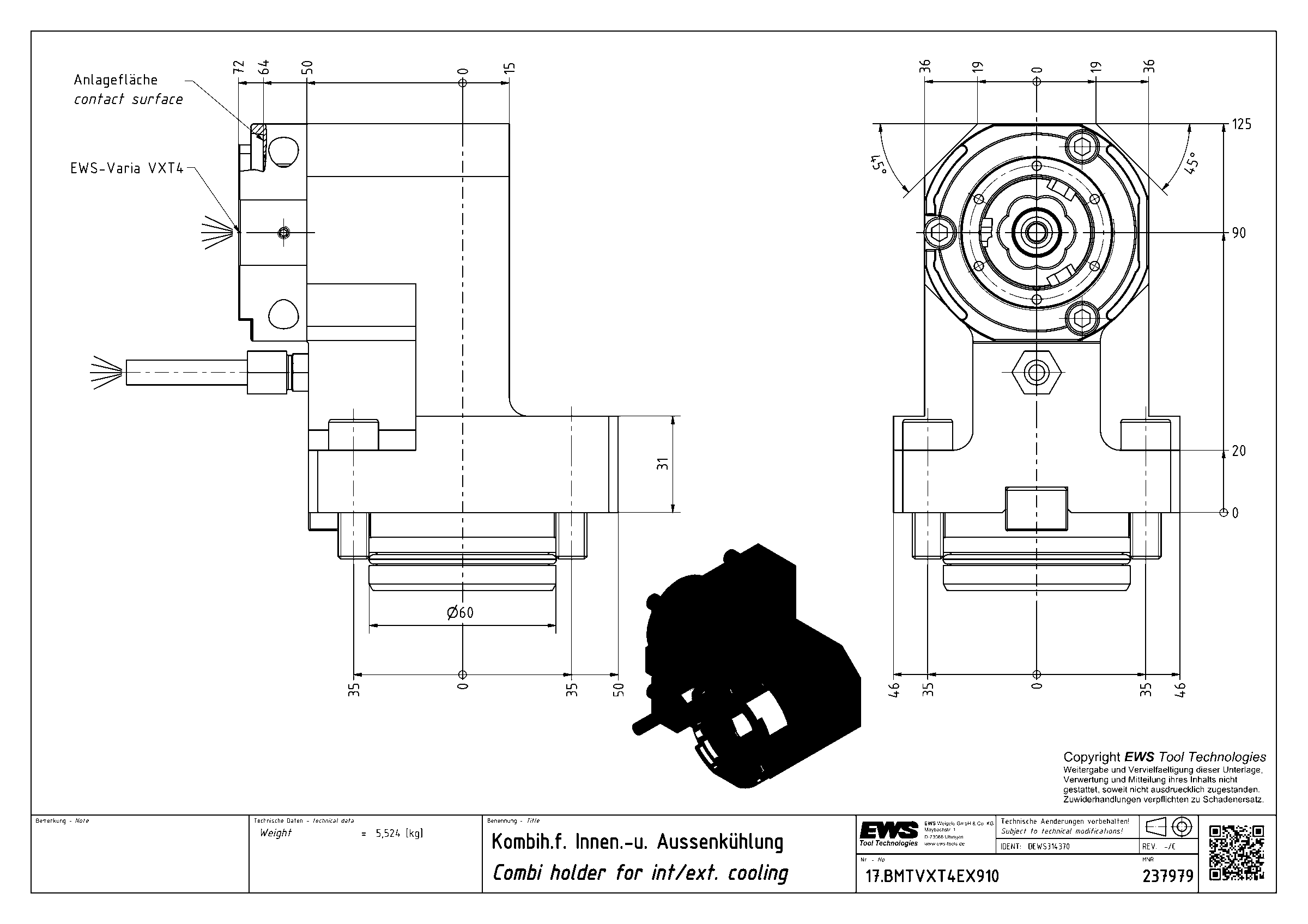

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB070B6015
Код интерфейса инструментаEWC00400395
Исполнениелевое
Присоединение к станкуBMT60A Takisawa-Taiwan
Присоединение инструментаEWS Varia VXT4
Функциональная длина90 мм
Вылет LPR125 мм
Масса5,524 кг
Высота92 мм
Общая длина150 мм
Ширина122 мм
Заказной номер EWS237979
Радиальная ширина50 мм
Система EWS VariaEWS Varia VXT4
Функциональная ширина64 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.BMTVXT4EX910 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

EWS.Varia VXT — быстросменная система для статического внутреннего точения

VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
  • Повторяемость при смене ± 0,002 мм
  • Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Подходит для стандартной и перевёрнутой установки инструмента
  • Адаптеры VX остаются совместимыми

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
17.BMTVXT3DBNDBMT45AEWS Varia VXT37510574111
17.BMTVXT3DLT2000V16BMT55 OkumaEWS Varia VXT38511586148,5
17.BMTVXT3DNZX95BMT40 DMG MoriEWS Varia VXT39512578137,1
17.BMTVXT3DTW10X70BMT55CEWS Varia VXT37010080105,4
17.BMTVXT4DBMT65X72BMT65EWS Varia VXT47210795111,9
17.BMTVXT4DBMT65X100BMT65EWS Varia VXT410013595139,9
17.BMTVXT4DBMT65X115BMT65EWS Varia VXT411515095154,9
17.BMTVXT4DLB2000BMT60B OkumaEWS Varia VXT49012595140
17.BMTVXT4DNLBMT60 DMG MoriEWS Varia VXT49012554140
17.BMTVXT4DNT42BMT60 DMG MoriEWS Varia VXT4120155108170
17.BMTVXT4DTW20BMT65BEWS Varia VXT48011595120,4
17.BMTVXT4EX910BMT60A Takisawa-TaiwanEWS Varia VXT49012592150Текущая

Совместимость

Связанные позиции по данным производителя — 68 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 17.BMTVXT4EX910.

Инструмент статический62

  • 19.VXT406.35L18Державка для расточных борштанг EWS 19.VXT406.35L18, система EWS Varia VXT4, отверстие Ø6,35 мм (1/4")
  • 19.VXT406L18Державка для расточных борштанг EWS 19.VXT406L18, система EWS Varia VXT4, отверстие Ø6 мм
  • 19.VXT408L18Державка для расточных борштанг EWS 19.VXT408L18, система EWS Varia VXT4, отверстие Ø8 мм
  • 19.VXT409.53L20Державка для расточных борштанг EWS 19.VXT409.53L20, система EWS Varia VXT4, отверстие Ø9,53 мм (3/8")
  • 19.VXT410L20Державка для расточных борштанг EWS 19.VXT410L20, система EWS Varia VXT4, отверстие Ø10 мм
  • 19.VXT412.7L20Державка для расточных борштанг EWS 19.VXT412.7L20, система EWS Varia VXT4, отверстие Ø12,7 мм (1/2")
  • 19.VXT412L20Державка для расточных борштанг EWS 19.VXT412L20, система EWS Varia VXT4, отверстие Ø12 мм
  • 19.VXT415.88L20Державка для расточных борштанг EWS 19.VXT415.88L20, система EWS Varia VXT4, отверстие Ø15,88 мм
  • 19.VXT416L20Державка для расточных борштанг EWS 19.VXT416L20, система EWS Varia VXT4, отверстие Ø16 мм
  • 19.VXT419.05L23Державка для расточных борштанг EWS 19.VXT419.05L23, система EWS Varia VXT4, отверстие Ø19,05 мм (3/4")
  • 19.VXT420L23Державка для расточных борштанг EWS 19.VXT420L23, система EWS Varia VXT4, отверстие Ø20 мм
  • 27.VX406.35L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX406.35L54SHR, система EWS Varia VX4, отверстие Ø6,35 мм (1/4")
  • 27.VX406L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX406L54SHR, система EWS Varia VX4, отверстие Ø6 мм
  • 27.VX406WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX406WNL16Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL16, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX406WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL60, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX408L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX408L54SHR, система EWS Varia VX4, отверстие Ø8 мм
  • 27.VX408WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX408WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 8
  • 27.VX408WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.VX408WNL19, система EWS Varia VX4, Whistle Notch/Weldon Ø 8
  • 27.VX410L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX410L54SHR, система EWS Varia VX4, отверстие Ø10 мм
  • 27.VX410WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 10
  • 27.VX410WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL26, система EWS Varia VX4, Whistle Notch/Weldon Ø 10
  • 27.VX412.7WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412.7WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 12,7
  • 27.VX412HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412HYDL26, система EWS Varia VX4, гидропатрон Ø12
  • 27.VX412L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX412L54SHR, система EWS Varia VX4, отверстие Ø12 мм
  • 27.VX412WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 12
  • 27.VX412WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 12
  • 27.VX414L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX414L54SHR, система EWS Varia VX4, отверстие Ø14 мм
  • 27.VX414WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX414WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 14
  • 27.VX415.88WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX415.88WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 15,88
  • 27.VX416HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416HYDL26, система EWS Varia VX4, гидропатрон Ø16
  • 27.VX416L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX416L54SHR, система EWS Varia VX4, отверстие Ø16 мм
  • 27.VX416WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 16
  • 27.VX416WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 16
  • 27.VX418L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX418L54SHR, система EWS Varia VX4, отверстие Ø18 мм
  • 27.VX418WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX418WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 18
  • 27.VX420HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420HYDL26, система EWS Varia VX4, гидропатрон Ø20
  • 27.VX420WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 20
  • 27.VX420WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 20
  • 27.VX425WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.VX425WNL33, система EWS Varia VX4, Whistle Notch/Weldon Ø 25

Показаны первые 40 из 62. Остальные — в разделе Инструмент статический.

Принадлежности и оснастка для настройки инструмента4

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS.Varia Clean VX4, с двумя защитными крышками
  • MW-VXT4Приспособление монтажное EWS MW-VXT4
  • VXT4-PROMO-SETНабор стартовый Varia EWS VXT4-PROMO-SET
  • VXT4STARTKIT-PROMOНабор стартовый Varia EWS VXT4STARTKIT-PROMO

Запчасти к инструменту1

  • 29.VX4SЗаглушка EWS 29.VX4S, система EWS Varia VX4, стальная

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5,7 Н·м
