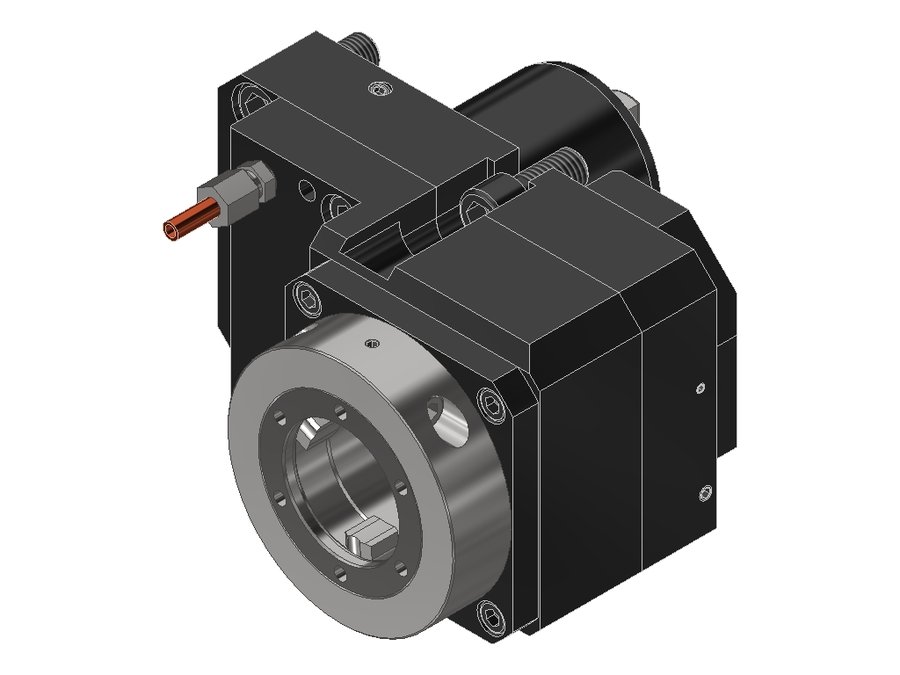

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.60V5LB4000BMT, хвостовик Ø60, EWS - Varia V5- адаптер
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT · арт. 50.60V5LB4000BMT

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.60V5LB4000BMT, хвостовик Ø60, EWS - Varia V5- адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB078A6015
Код интерфейса инструментаEWC00500195
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуBMT60A Okuma
Присоединение инструментаEWS Varia V5
Функциональная длина102,5 мм
Вылет LPR102,5 мм
Масса9,051 кг
Высота99 мм
Общая длина178,5 мм
Ширина151 мм
Заказной номер EWS165709
Радиальная высота49,5 мм
Радиальная ширина40 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент100 Н·м
Функциональная ширина66 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT — 102 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.55VX31809PF55BMT55EWS Varia VX38488192
50.55VX31809PFI155BMT55EWS Varia VX38488192
50.55VX31809PFIKD55BMT55EWS Varia VX38488192
50.55VX31809PFIKDI155BMT55EWS Varia VX38488192
50.60V5KRNLI260BMT60 DMG MoriEWS Varia V5102,5102,5193,5
50.60V5KRNLIKDI260BMT60 DMG MoriEWS Varia V5102,5102,5193,5
50.60V5LB4000BMT60BMT60A OkumaEWS Varia V5102,5102,5178,5Текущая
50.60V5LB4000BMTIKD60BMT60A OkumaEWS Varia V5102,5102,5178,5
50.60V5NL60BMT60 DMG MoriEWS Varia V5118118209
50.60V5NLI160BMT60 DMG MoriEWS Varia V5118118209
50.60V5NLIK60BMT60 DMG MoriEWS Varia V5118118209
50.60V5NLIKI160BMT60 DMG MoriEWS Varia V5118118209
Показать ещё · всего в серии 102

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.60V5LB4000BMT.

Запчасти к инструменту1

  • VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET

Ключи и отвёртки1

  • DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
