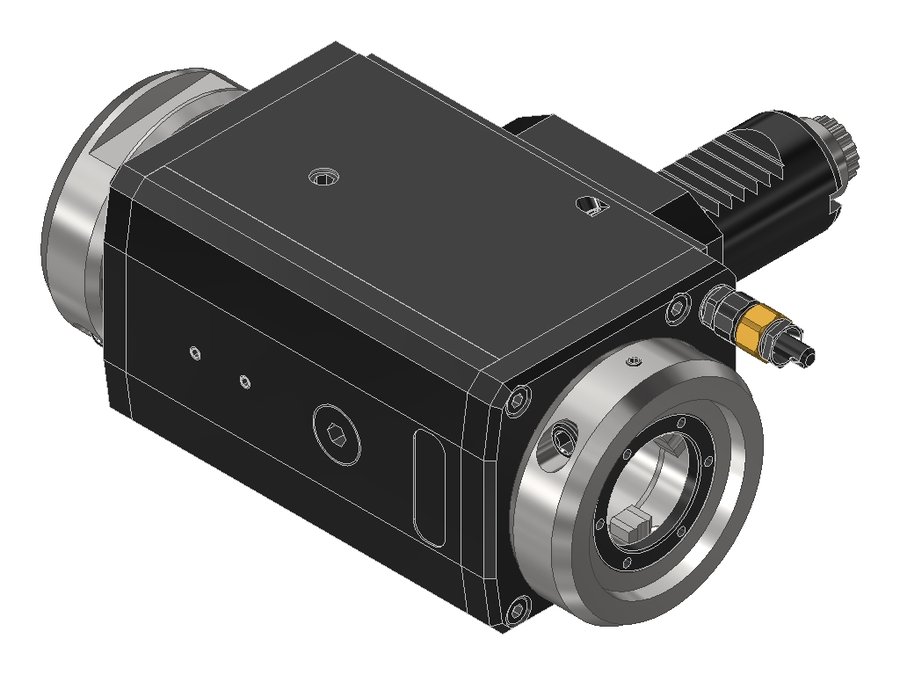

Головка приводная радиальная сверлильно-фрезерная EWS 60.30VX3DCTXRLIKC, хвостовик Ø30, EWS - Varia VX3 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.30VX3DCTXRLIKC

Головка приводная радиальная сверлильно-фрезерная EWS 60.30VX3DCTXRLIKC, хвостовик Ø30, EWS - Varia VX3 - адаптер

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV03000115
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментаEWS Varia VX3
Функциональная длина55 мм
Вылет LPR89 мм
Масса5,462 кг
Высота68 мм
Общая длина156 мм
Заказной номер EWS233415
Радиальная высота34 мм
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент32 Н·м
Функциональная ширина92,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.30C3LCTXRLIKTFL30VDI30PSC 32100140207
60.30C3LCTXRLIKTFR30VDI30PSC 32100140207
60.30C3TNX65RLIK30VDI30PSC 3290127201,5
60.30VX3CTXRL#0130VDI30EWS Varia VX35589156
60.30VX3CTXRLIKD-CC430VDI30EWS Varia VX38955122
60.30VX3CTXRLIKD#0130VDI30EWS Varia VX35589156
60.30VX3DCTXRLIKC30VDI30EWS Varia VX35589156Текущая
60.30VX3DE365RLIKCEL30VDI30EWS Varia VX3100134201
60.30VX3DG300RLIKCW30VDI30EWS Varia VX390124198,5
60.30VX3DG300RLW#0130VDI30EWS Varia VX390124198,5
60.30VX3DGT300RLIKC30VDI30EWS Varia VX385119186
60.30VX3DGT300RLIKCTFR30VDI30EWS Varia VX385119186
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.30VX3DCTXRLIKC.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • MW-VDI30Приспособление монтажное EWS MW-VDI30, MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м

Документы по позиции

Для этой позиции документы пока не привязаны.
