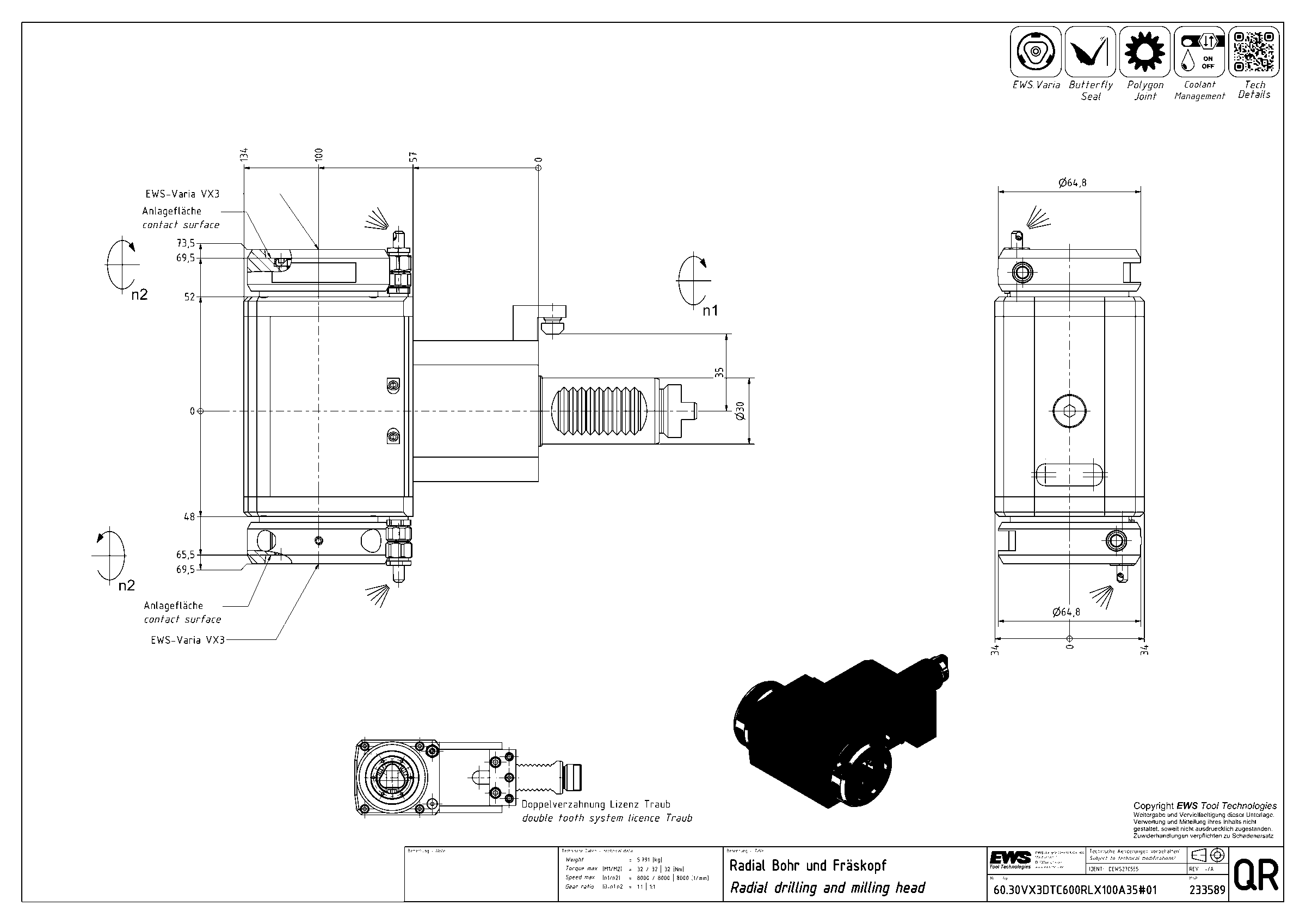

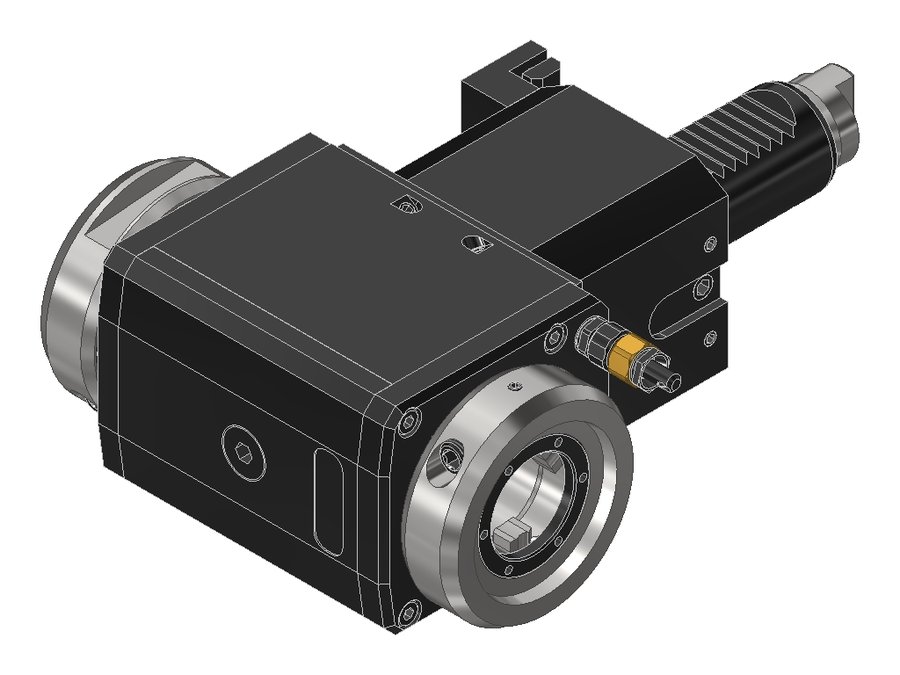

Головка приводная радиальная сверлильно-фрезерная EWS 60.30VX3DTC600RLX100A35#01, хвостовик Ø30, система EWS Varia VX3
| Код интерфейса станка | ZYV03000115 |
|---|---|
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | EWS Varia VX3 |
| Функциональная длина | 100 мм |
| Вылет LPR | 134 мм |
| Масса | 5,791 кг |
| Высота | 68 мм |
| Общая длина | 206 мм |
| Заказной номер EWS | 233589 |
| Радиальная высота | 34 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Система EWS Varia | EWS Varia VX3 |
| Макс. крутящий момент | 32 Н·м |
| Функциональная ширина | 69,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 60.30VX3DTC600RLX100A35#01 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная
EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.
- Смена инструмента менее чем за 20 секунд
- Управление одной рукой
- Механическое выталкивание инструмента
- Зажим адаптеров без боковых усилий
- Надёжная передача крутящего момента
- Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
- Необходимо соблюдать момент затяжки 6 Н·м
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.30VX3DG300RLIKCW | 30 | VDI30 | EWS Varia VX3 | 90 | 124 | 198,5 | |
| 60.30VX3DG300RLW#01 | 30 | VDI30 | EWS Varia VX3 | 90 | 124 | 198,5 | |
| 60.30VX3DGT300RLIKC | 30 | VDI30 | EWS Varia VX3 | 85 | 119 | 186 | |
| 60.30VX3DGT300RLIKCTFR | 30 | VDI30 | EWS Varia VX3 | 85 | 119 | 186 | |
| 60.30VX3DGT300RLTF | 30 | VDI30 | EWS Varia VX3 | 85 | 119 | 186 | |
| 60.30VX3DLT10IKC | 30 | VDI30 | EWS Varia VX3 | 85 | 119 | 188 | |
| 60.30VX3DTC600RLX100A35#01 | 30 | VDI30 | EWS Varia VX3 | 100 | 134 | 206 | Текущая |
| 60.30VX3DZT1000#01 | 30 | VDI30 | EWS Varia VX3 | 70 | 104 | 202 | |
| 60.30VX3E365RLIKDEL | 30 | VDI30 | EWS Varia VX3 | 100 | 134 | 201 | |
| 60.30VX3E365RLIKDEL-CC4 | 30 | VDI30 | EWS Varia VX3 | 134 | 100 | 167 | |
| 60.30VX3E365RLIKDI1EL | 30 | VDI30 | EWS Varia VX3 | 100 | 134 | 201 | |
| 60.30VX3E365RLIKDOT13 | 30 | VDI30 | EWS Varia VX3 | 100 | 134 | 201 |
Совместимость
Связанные позиции по данным производителя — 57 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.30VX3DTC600RLX100A35#01.
Инструмент статический49
- 19.VX3PG15L29.5Державка для расточных борштанг EWS 19.VX3PG15L29.5, система EWS Varia VX3, Regofix PowRgrip PG15
- 27.VX306.35L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX306.35L38SHR, система EWS Varia VX3, отверстие Ø6,35 мм (1/4")
- 27.VX306L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX306L38SHR, система EWS Varia VX3, отверстие Ø6 мм
- 27.VX306WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 6
- 27.VX306WNL16Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL16, система EWS Varia VX3, Whistle Notch/Weldon Ø 6
- 27.VX306WNL50Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL50, система EWS Varia VX3, Whistle Notch/Weldon Ø 6
- 27.VX308L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX308L38SHR, система EWS Varia VX3, отверстие Ø8 мм
- 27.VX308WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 8
- 27.VX308WNL17Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL17, система EWS Varia VX3, Whistle Notch/Weldon Ø 8
- 27.VX308WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 8
- 27.VX309.53L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX309.53L43SHR, система EWS Varia VX3, отверстие Ø9,53 мм (3/8")
- 27.VX309.53WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX309.53WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 9,53
- 27.VX310L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX310L43SHR, система EWS Varia VX3, отверстие Ø10 мм
- 27.VX310WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX310WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 10
- 27.VX310WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX310WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 10
- 27.VX312.7L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7L43SHR, система EWS Varia VX3, отверстие Ø12,7 мм (1/2")
- 27.VX312.7WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 12,7
- 27.VX312.7WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 12,7
- 27.VX312HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312HYDL26, система EWS Varia VX3, гидропатрон Ø12
- 27.VX312L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX312L43SHR, система EWS Varia VX3, отверстие Ø12 мм
- 27.VX312WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 12
- 27.VX312WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 12
- 27.VX314L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX314L54SHR, система EWS Varia VX3, отверстие Ø14 мм
- 27.VX314WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX314WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 14
- 27.VX315.88WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX315.88WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 15,88
- 27.VX316L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX316L54SHR, система EWS Varia VX3, отверстие Ø16 мм
- 27.VX316WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX316WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 16
- 27.VX316WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX316WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 16
- 27.VX318WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX318WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 18
- 27.VX319.05WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX319.05WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 19,05
- 27.VX320WNL48Адаптер под цилиндрический хвостовик инструмента EWS 27.VX320WNL48, система EWS Varia VX3, Whistle Notch/Weldon Ø 20
- 27.VX320WNL58Адаптер под цилиндрический хвостовик инструмента EWS 27.VX320WNL58, система EWS Varia VX3, Whistle Notch/Weldon Ø 20
- 31.VX306L36MIДержавка цанговая EWS 31.VX306L36MI, система EWS Varia VX3, отверстие Ø6 мм
- 31.VX311L70Державка цанговая EWS 31.VX311L70, система EWS Varia VX3, под цангу 110 4008E (ER11 Ø1-7)
- 31.VX316IML14Державка цанговая EWS 31.VX316IML14, система EWS Varia VX3, под цанги ER16 (Ø1–10 мм), код 160 426E
- 31.VX316L25Державка цанговая EWS 31.VX316L25, система EWS Varia VX3, под цанги ER16 (Ø1–10 мм), код 160 426E
- 31.VX316L50MMДержавка цанговая EWS 31.VX316L50MM, система EWS Varia VX3, под цанги ER16 (Ø1–10 мм), код 160 426E
- 31.VX320IML17Державка цанговая EWS 31.VX320IML17, система EWS Varia VX3, под цанги ER20 (Ø2–13 мм), код 200 428E
- 31.VX320IML17-Ø13Державка цанговая EWS 31.VX320IML17-Ø13, система EWS Varia VX3, под цанги ER20 (Ø2–13 мм), код 200 428E
- 31.VX320L27Державка цанговая EWS 31.VX320L27, система EWS Varia VX3, под цанги ER20 (Ø2–13 мм), код 200 428E
Показаны первые 40 из 49. Остальные — в разделе Инструмент статический.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS.Varia Clean VX3, с двумя защитными крышками
- MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
- UMB100Приспособление монтажное EWS UMB100
- VX3STARTKIT1Набор стартовый Varia EWS VX3STARTKIT1
- VX3STARTKIT2Набор стартовый Varia EWS VX3STARTKIT2
Запчасти к инструменту2
- 29.VX3SЗаглушка EWS 29.VX3S, система EWS Varia VX3, стальная
- VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5,7 Н·м
