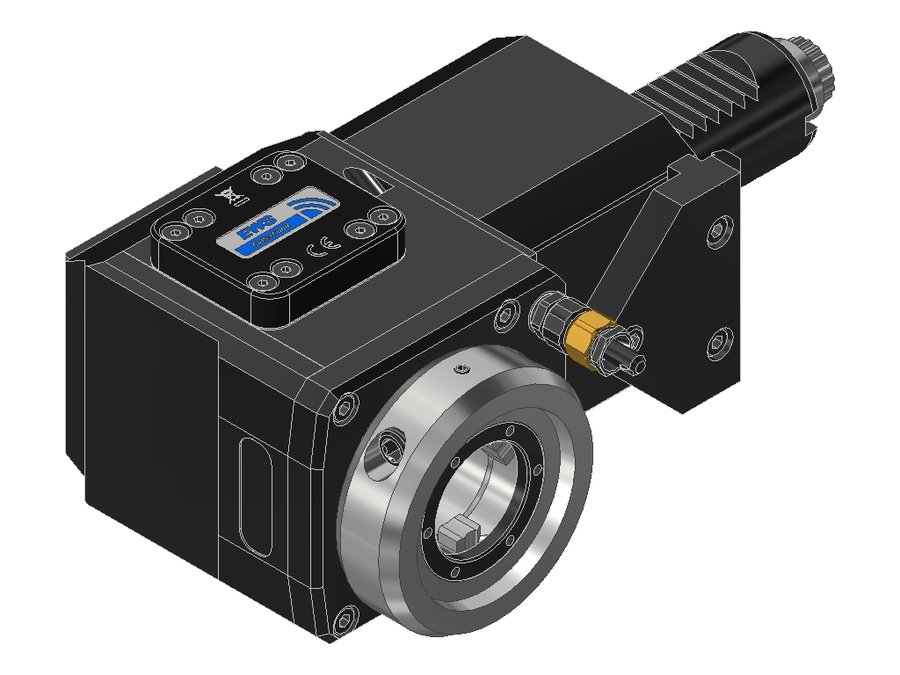

Головка приводная радиальная сверлильно-фрезерная EWS 60.30VX3E365RLIKDEL-CC4, хвостовик Ø30, EWS - Varia VX3 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.30VX3E365RLIKDEL-CC4

Головка приводная радиальная сверлильно-фрезерная EWS 60.30VX3E365RLIKDEL-CC4, хвостовик Ø30, EWS - Varia VX3 - адаптер

Система фиксации в гнездезажимная планка
Код интерфейса станкаZYV03000115
Код интерфейса инструментаEWC00300295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментаEWS Varia VX3
Функциональная длина134 мм
Вылет LPR100 мм
Масса5,047 кг
Высота68 мм
Общая длина167 мм
Ширина119,5 мм
Заказной номер EWS220341
Радиальная высота34 мм
Радиальная ширина50 мм
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент25 Н·м
Функциональная ширина65,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.30VX3DGT300RLIKCTFR30VDI30EWS Varia VX385119186
60.30VX3DGT300RLTF30VDI30EWS Varia VX385119186
60.30VX3DLT10IKC30VDI30EWS Varia VX385119188
60.30VX3DTC600RLX100A35#0130VDI30EWS Varia VX3100134206
60.30VX3DZT1000#0130VDI30EWS Varia VX370104202
60.30VX3E365RLIKDEL30VDI30EWS Varia VX3100134201
60.30VX3E365RLIKDEL-CC430VDI30EWS Varia VX3134100167Текущая
60.30VX3E365RLIKDI1EL30VDI30EWS Varia VX3100134201
60.30VX3E365RLIKDOT1330VDI30EWS Varia VX3100134201
60.30VX3E365RLOT13#0130VDI30EWS Varia VX3100134201
60.30VX3G300RLI1V#0130VDI30EWS Varia VX390124198,5
60.30VX3G300RLI1W#0130VDI30EWS Varia VX390124198,5
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.30VX3E365RLIKDEL-CC4.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
