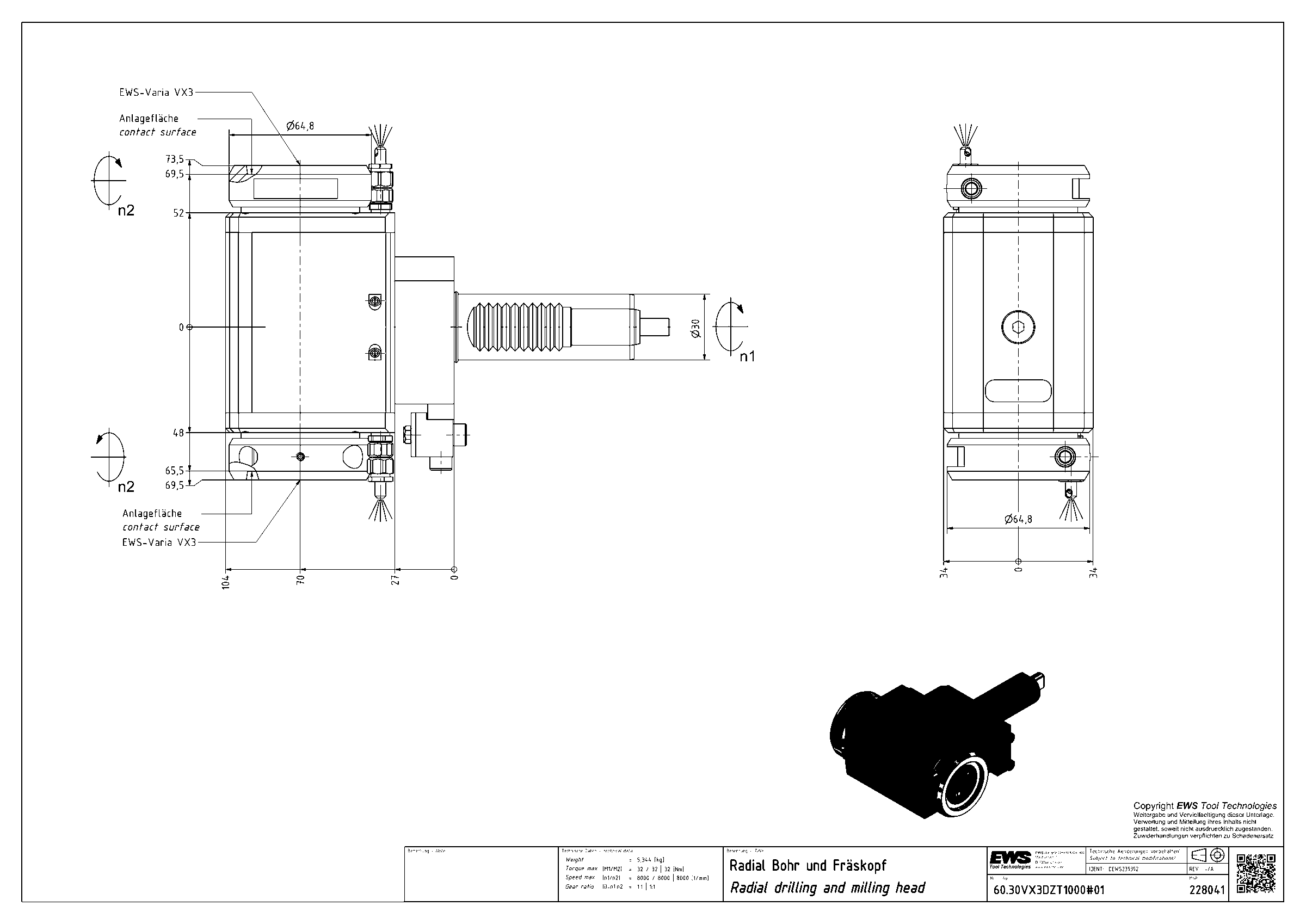

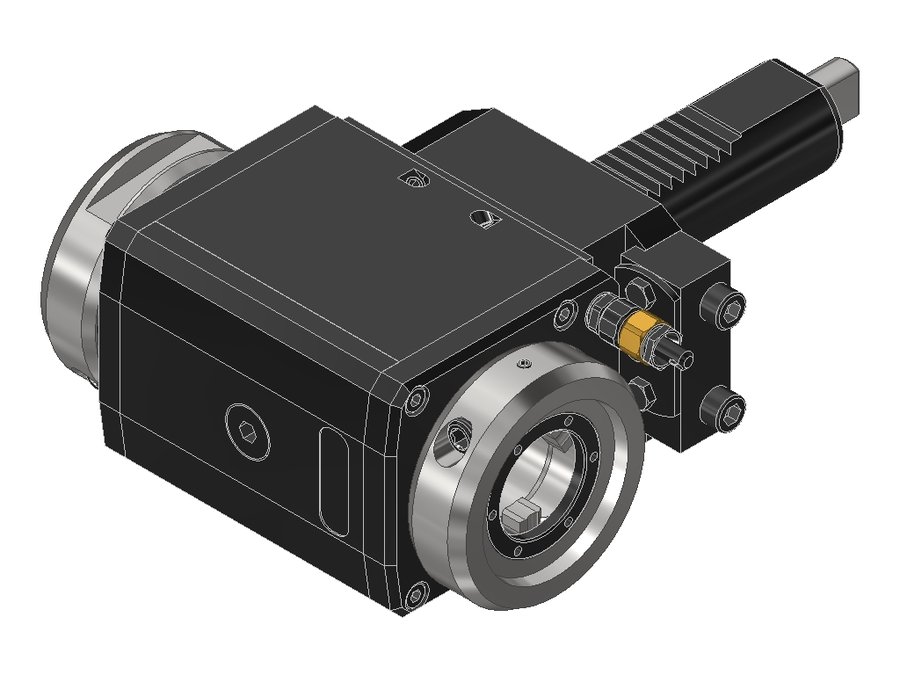

Головка приводная радиальная сверлильно-фрезерная EWS 60.30VX3DZT1000#01, хвостовик Ø30, EWS - Varia VX3 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.30VX3DZT1000#01

Головка приводная радиальная сверлильно-фрезерная EWS 60.30VX3DZT1000#01, хвостовик Ø30, EWS - Varia VX3 - адаптер

Система фиксации в гнездеэксцентриковый штифт (регулируемый)
Код интерфейса станкаZYV03000115
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментаEWS Varia VX3
Функциональная длина70 мм
Вылет LPR104 мм
Масса5,344 кг
Высота68 мм
Общая длина202 мм
Заказной номер EWS228041
Радиальная высота34 мм
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент32 Н·м
Функциональная ширина69,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.30VX3DG300RLW#0130VDI30EWS Varia VX390124198,5
60.30VX3DGT300RLIKC30VDI30EWS Varia VX385119186
60.30VX3DGT300RLIKCTFR30VDI30EWS Varia VX385119186
60.30VX3DGT300RLTF30VDI30EWS Varia VX385119186
60.30VX3DLT10IKC30VDI30EWS Varia VX385119188
60.30VX3DTC600RLX100A35#0130VDI30EWS Varia VX3100134206
60.30VX3DZT1000#0130VDI30EWS Varia VX370104202Текущая
60.30VX3E365RLIKDEL30VDI30EWS Varia VX3100134201
60.30VX3E365RLIKDEL-CC430VDI30EWS Varia VX3134100167
60.30VX3E365RLIKDI1EL30VDI30EWS Varia VX3100134201
60.30VX3E365RLIKDOT1330VDI30EWS Varia VX3100134201
60.30VX3E365RLOT13#0130VDI30EWS Varia VX3100134201
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.30VX3DZT1000#01.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
