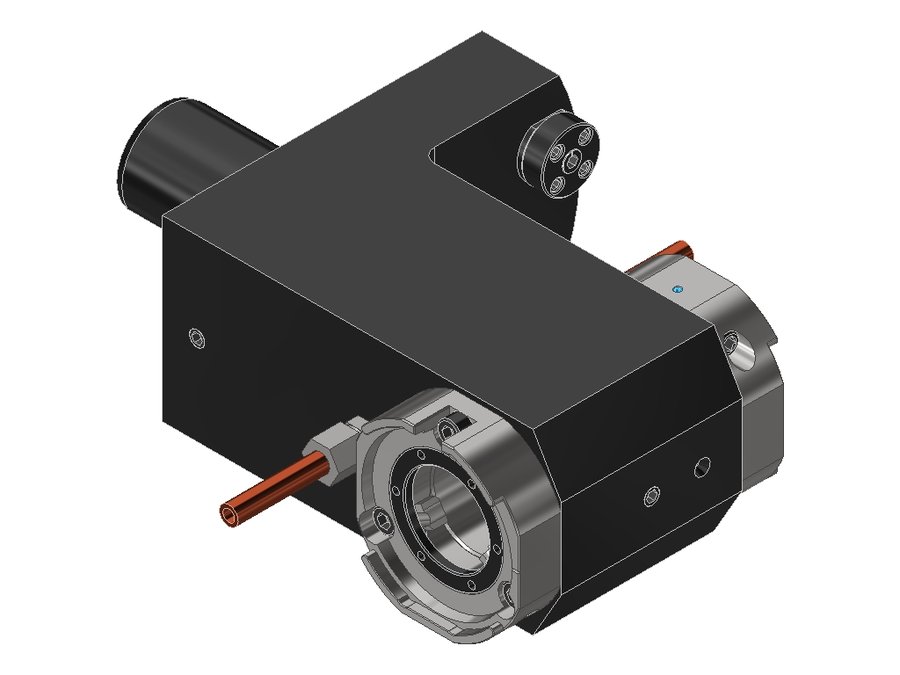

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4DSQT15X135, хвостовик Ø40, EWS Varia VXT4 - адаптер
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI · арт. 17.40VXT4DSQT15X135

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4DSQT15X135, хвостовик Ø40, EWS Varia VXT4 - адаптер

Система фиксации в гнездеэксцентриковый штифт (регулируемый)
Угол выхода90°
Код интерфейса станкаZYV04000315
Код интерфейса инструментаEWC00400395
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40 shaft rotated 30°
Присоединение инструментаEWS Varia VXT4
Функциональная длина135 мм
Вылет LPR170 мм
Масса9,796 кг
Высота76 мм
Общая длина230 мм
Ширина121 мм
Заказной номер EWS232623
Система EWS VariaEWS Varia VXT4
Функциональная ширина74 мм

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
17.40C4LDCTXTF40VDI40PSC 40120144207
17.40C4LDCTXTFZ40/Z-10040VDI40PSC 40120144207
17.40KM50DMP62040VDI40KM 50150178238
17.40VXT4DCTX40VDI40EWS Varia VXT4100135198
17.40VXT4DCTXTF40VDI40EWS Varia VXT4100135198
17.40VXT4DG400RLW40VDI40EWS Varia VXT4110145208
17.40VXT4DSQT15X13540VDI40 shaft rotated 30°EWS Varia VXT4135170230Текущая
17.40VXT4DTOEMX10040VDI40EWS Varia VXT4100135198
17.40VXT4LDCTX40VDI40EWS Varia VXT4120155218
17.40VXT4LDCTXFE40VDI40EWS Varia VXT4120155218
17.40VXT4LDCTXTF40VDI40EWS Varia VXT4120155218
17.40VXT4LDCTXTF-PL40VDI40 ProlineEWS Varia VXT4120155218
Показать ещё · всего в серии 193

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.40VXT4DSQT15X135.

Принадлежности и оснастка для настройки инструмента6

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • MW-VDI40Приспособление монтажное EWS MW-VDI40, MW-VDI40
  • MW-VXT4Приспособление монтажное EWS MW-VXT4, MW-VXT4
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VXT4-PROMO-SETСтартовый набор EWS Varia EWS VXT4-PROMO-SET
  • VXT4STARTKIT-PROMOСтартовый набор EWS Varia EWS VXT4STARTKIT-PROMO

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
