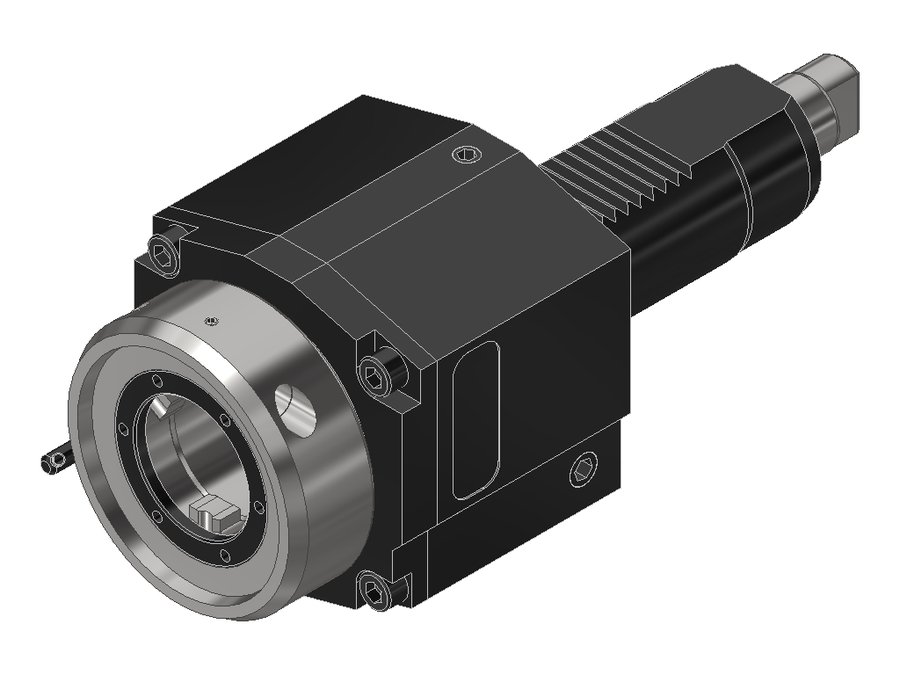

Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4LVL3IKC, хвостовик Ø40, EWS - Varia VX4 - адаптер
EWS · Головки приводные осевые сверлильно-фрезерные EWS для VDI · арт. 40.40VX4LVL3IKC

Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4LVL3IKC, хвостовик Ø40, EWS - Varia VX4 - адаптер

Код интерфейса станкаZYV04000115
Код интерфейса инструментаEWC00400295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40
Присоединение инструментаEWS Varia VX4
Функциональная длина80 мм
Вылет LPR84 мм
Масса3,98 кг
Высота85 мм
Общая длина194 мм
Заказной номер EWS207625
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент63 Н·м

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS для VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.40VX4LARU40VDI40EWS Varia VX48084174
40.40VX4LARUIKC40VDI40EWS Varia VX48084174
40.40VX4LB15#0140VDI40EWS Varia VX48084177
40.40VX4LB15IKC40VDI40EWS Varia VX48084177
40.40VX4LB25#0140VDI40EWS Varia VX4160164265
40.40VX4LT15#0140VDI40EWS Varia VX48084177
40.40VX4LVL3IKC40VDI40EWS Varia VX48084194Текущая
40.40VX4TMM250#0140VDI40EWS Varia VX48084156
40.40VX4TMM250IKC40VDI40EWS Varia VX48084156
40.40VX4TNAIKC40VDI40EWS Varia VX48084159
40.40VX4TOEM#0140VDI40EWS Varia VX4160164232
40.40VX4TOEMIKC40VDI40EWS Varia VX48084152
Показать ещё · всего в серии 315

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.40VX4LVL3IKC.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • MW-VDI40Приспособление монтажное EWS MW-VDI40, MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
