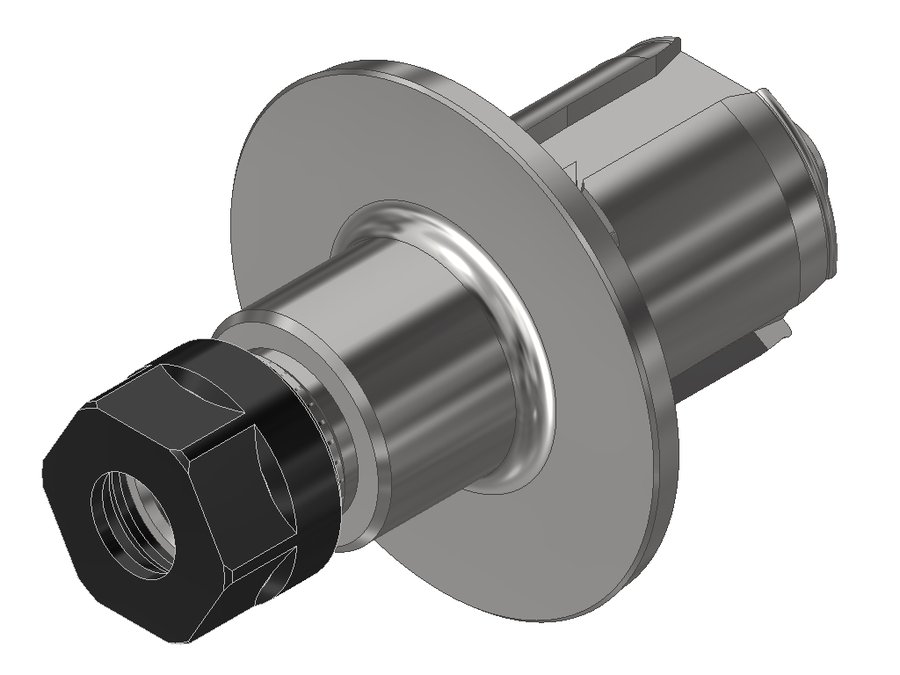

Державка цанговая EWS 31.VX416L50, система EWS Varia VX4, под цанги ER16 (Ø1–10 мм), код 160 426E
EWS · Державки цанговые EWS, система EWS Varia · арт. 31.VX416L50

Державка цанговая EWS 31.VX416L50, система EWS Varia VX4, под цанги ER16 (Ø1–10 мм), код 160 426E

Угол выхода0°
Код интерфейса станкаEWC00400295
Код интерфейса инструментаSZD01600295
Размер цангиER16
Диаметр буртика64 мм
Диаметр хвостовика35 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia VX4
Присоединение инструментацанга ER16
Функциональная длина50 мм
Вылет LPR50 мм
Масса0,511 кг
Общая длина92,5 мм
Заказной номер EWS172845
Система EWS VariaEWS Varia VX4

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.VX416L50 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер EWS.Varia с патроном цанговым ER16 DIN 6499

  • Диапазон зажима Ø1–10 мм
  • Для цанги 160 426E
  • Смена инструмента за 20 секунд
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки цанговые EWS, система EWS Varia — 42 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.VX325L78.5-FC28EWS Varia VX3цанга ER257070106,5
31.VX332L4928EWS Varia VX3цанга ER32494985,5
31.VX332L6328EWS Varia VX3цанга ER32636399,5
31.VX406L70MI35EWS Varia VX4зажимная втулка XXL 67070112,5
31.VX411L6035EWS Varia VX4цанга ER116060102,5
31.VX416L3035EWS Varia VX4цанга ER16303072,5
31.VX416L5035EWS Varia VX4цанга ER16505092,5Текущая
31.VX416L50MM35EWS Varia VX4цанга ER16505092,5
31.VX425IML1635EWS Varia VX4цанга ER25161658,5
31.VX425L2835EWS Varia VX4цанга ER25282870,5
31.VX425L78.5-FC35EWS Varia VX4цанга ER25———
31.VX432L3035EWS Varia VX4цанга ER32———

Совместимость
