EWS · Державки цанговые EWS системы EWS Varia · арт. 31.VX411L60

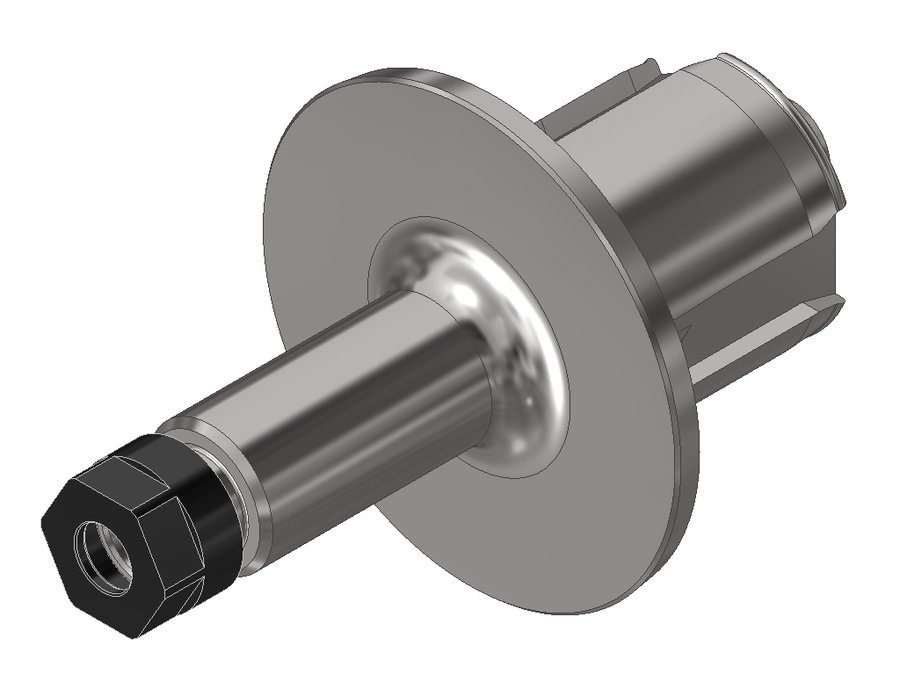

Державка цанговая EWS 31.VX411L60, EWS - Varia VX4 - адаптер, под цангу 110 4008E (ER11 Ø1-7)
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | EWC00400295 |
| Код интерфейса инструмента | SZD01100295 |
| Размер цанги | ER11 |
| Диаметр буртика | 63,9 мм |
| Диаметр хвостовика | 35 мм |
| Исполнение | нейтральное |
| Присоединение к станку | EWS Varia VX4 |
| Присоединение инструмента | цанга ER11 |
| Функциональная длина | 60 мм |
| Вылет LPR | 60 мм |
| Масса | 0,449 кг |
| Общая длина | 102,5 мм |
| Заказной номер EWS | 193404 |
| Система EWS Varia | EWS Varia VX4 |
Другие типоразмеры серии
Державки цанговые EWS системы EWS Varia — 42 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 31.VX320L27 | 28 | EWS Varia VX3 | цанга ER20 | 27 | 27 | 63,5 | |
| 31.VX325L30 | 28 | EWS Varia VX3 | цанга ER25 | 30 | 30 | 66,5 | |
| 31.VX325L78.5-FC | 28 | EWS Varia VX3 | цанга ER25 | 70 | 70 | 106,5 | |
| 31.VX332L49 | 28 | EWS Varia VX3 | цанга ER32 | 49 | 49 | 85,5 | |
| 31.VX332L63 | 28 | EWS Varia VX3 | цанга ER32 | 63 | 63 | 99,5 | |
| 31.VX406L70MI | 35 | EWS Varia VX4 | Spannhülse XXL 6 | 70 | 70 | 112,5 | |
| 31.VX411L60 | 35 | EWS Varia VX4 | цанга ER11 | 60 | 60 | 102,5 | Текущая |
| 31.VX416L30 | 35 | EWS Varia VX4 | цанга ER16 | 30 | 30 | 72,5 | |
| 31.VX416L50 | 35 | EWS Varia VX4 | цанга ER16 | 50 | 50 | 92,5 | |
| 31.VX416L50MM | 35 | EWS Varia VX4 | цанга ER16 | 50 | 50 | 92,5 | |
| 31.VX425IML16 | 35 | EWS Varia VX4 | цанга ER25 | 16 | 16 | 58,5 | |
| 31.VX425L28 | 35 | EWS Varia VX4 | цанга ER25 | 28 | 28 | 70,5 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.VX411L60.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
- MB-VX4Устройство предварительной настройки EWS MB-VX4, EWS - Varia VX4 - адаптер
- MW-VXT4Приспособление монтажное EWS MW-VXT4, MW-VXT4
- TC-100 VX4-17Стойка настольная EWS TC-100 VX4-17, с лотком Varia VX4/V4
- UMB100Приспособление монтажное EWS UMB100, UMB100
Гайки цанговые1
- 111Гайка EWS 111, 111, UM/RD
Запчасти к инструменту1
- PT.VX4Крышка защитная EWS PT.VX4, EWS - Varia VX4 - адаптер
Ключи и отвёртки1
- GS17Ключ для зажимной гайки EWS GS17
