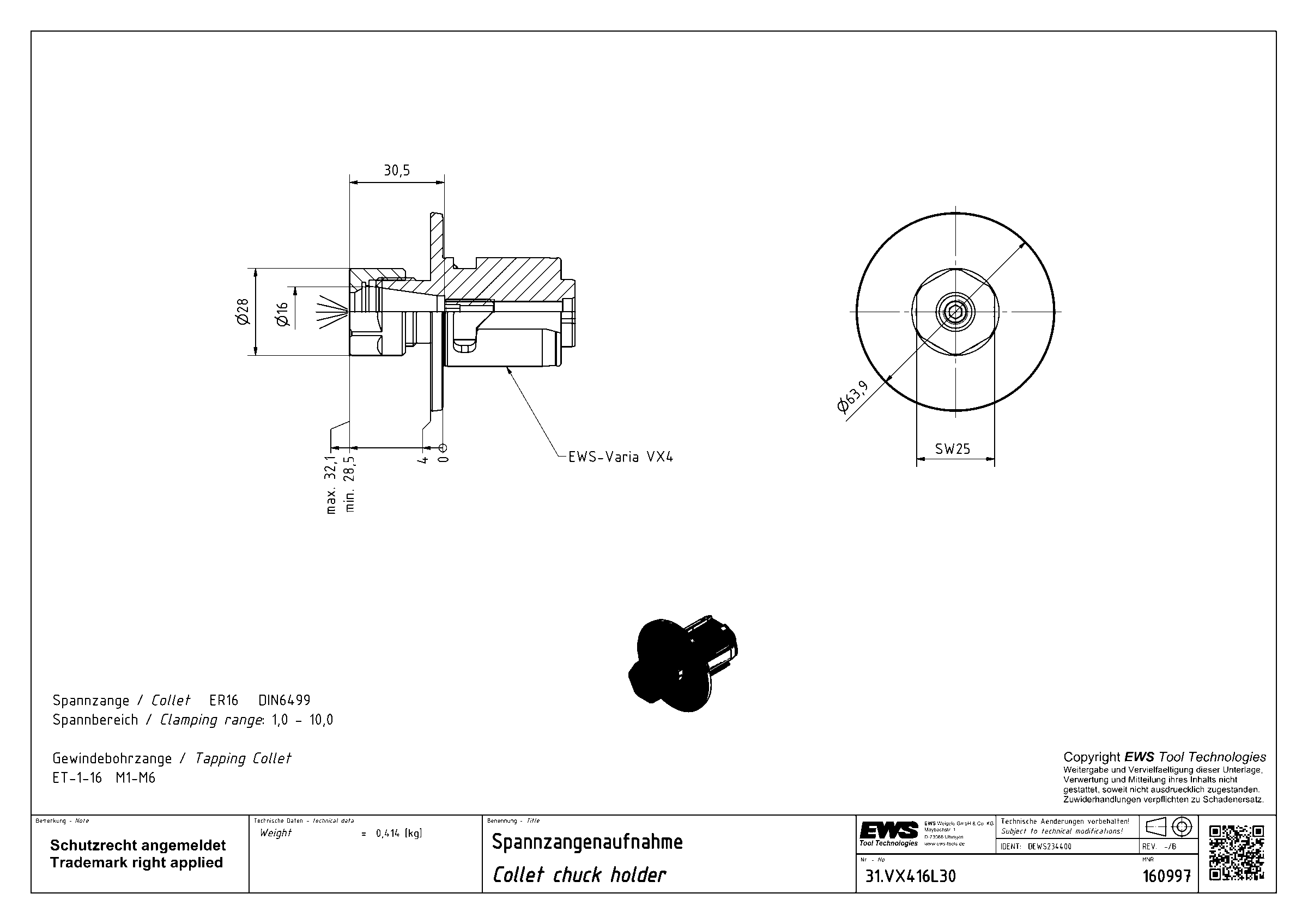

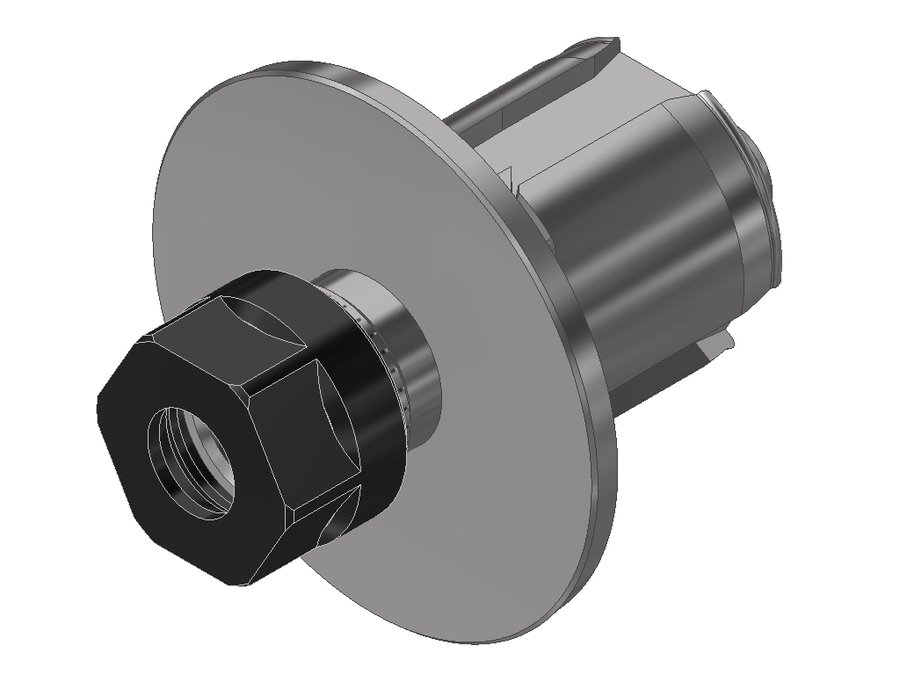

Державка цанговая EWS 31.VX416L30, EWS - Varia VX4 - адаптер, под цанги ER16 (Ø1–10 мм), код 160 426E
EWS · Державки цанговые EWS системы EWS Varia · арт. 31.VX416L30

Державка цанговая EWS 31.VX416L30, EWS - Varia VX4 - адаптер, под цанги ER16 (Ø1–10 мм), код 160 426E

Угол выхода0°
Код интерфейса станкаEWC00400295
Код интерфейса инструментаSZD01600295
Размер цангиER16
Диаметр буртика63,9 мм
Диаметр хвостовика35 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia VX4
Присоединение инструментацанга ER16
Функциональная длина30 мм
Вылет LPR30 мм
Масса0,414 кг
Общая длина72,5 мм
Заказной номер EWS160997
Система EWS VariaEWS Varia VX4

Другие типоразмеры серии

Державки цанговые EWS системы EWS Varia — 42 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.VX325L3028EWS Varia VX3цанга ER25303066,5
31.VX325L78.5-FC28EWS Varia VX3цанга ER257070106,5
31.VX332L4928EWS Varia VX3цанга ER32494985,5
31.VX332L6328EWS Varia VX3цанга ER32636399,5
31.VX406L70MI35EWS Varia VX4Spannhülse XXL 67070112,5
31.VX411L6035EWS Varia VX4цанга ER116060102,5
31.VX416L3035EWS Varia VX4цанга ER16303072,5Текущая
31.VX416L5035EWS Varia VX4цанга ER16505092,5
31.VX416L50MM35EWS Varia VX4цанга ER16505092,5
31.VX425IML1635EWS Varia VX4цанга ER25161658,5
31.VX425L2835EWS Varia VX4цанга ER25282870,5
31.VX425L78.5-FC35EWS Varia VX4цанга ER25———
Показать ещё · всего в серии 42

Совместимость

Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.VX416L30.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • MB-VX4Устройство предварительной настройки EWS MB-VX4, EWS - Varia VX4 - адаптер
  • MW-VXT4Приспособление монтажное EWS MW-VXT4, MW-VXT4
  • TC-100 VX4-17Стойка настольная EWS TC-100 VX4-17, с лотком Varia VX4/V4
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Гайки цанговые1

  • 116Гайка EWS 116, 116, UM/RD

Запчасти к инструменту1

  • PT.VX4Крышка защитная EWS PT.VX4, EWS - Varia VX4 - адаптер

Ключи и отвёртки1

  • GS 25Ключ для зажимной гайки EWS GS 25

Документы по позиции

Для этой позиции документы пока не привязаны.
