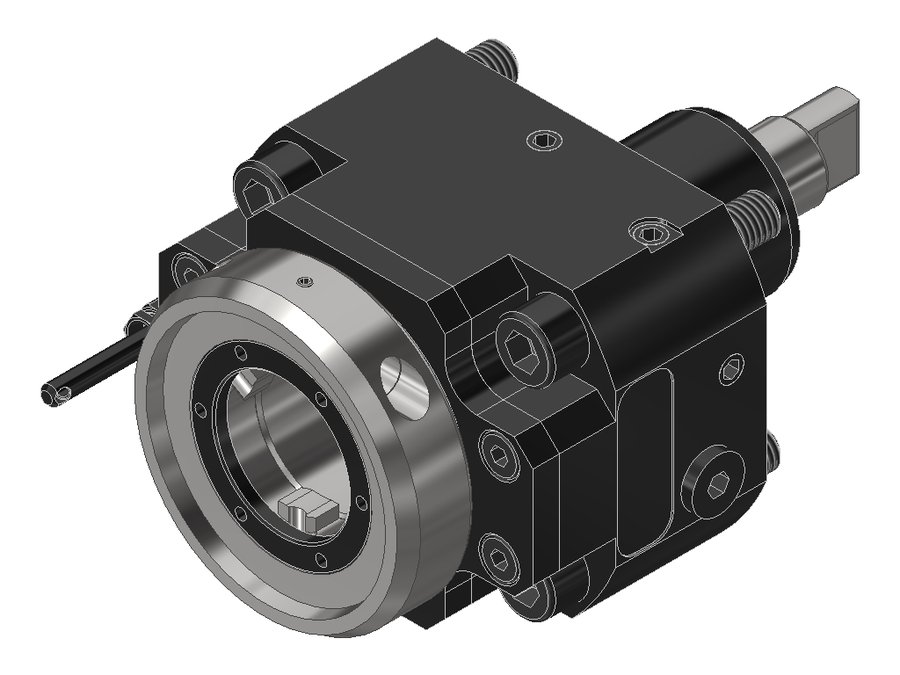

Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4MT12#01, хвостовик Ø40, система EWS Varia VX4
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.40VX4MT12#01

Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4MT12#01, хвостовик Ø40, система EWS Varia VX4

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB054A4015
Код интерфейса инструментаEWC00400295
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуBMT40 Muratec
Присоединение инструментаEWS Varia VX4
Функциональная длина80 мм
Вылет LPR84 мм
Масса3,737 кг
Высота76 мм
Общая длина155,5 мм
Заказной номер EWS231924
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент63 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.40VX4MT12#01 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

  • Смена инструмента менее чем за 20 секунд
  • Управление одной рукой
  • Механическое выталкивание инструмента
  • Зажим адаптеров без боковых усилий
  • Надёжная передача крутящего момента
  • Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
  • Необходимо соблюдать момент затяжки 6 Н·м

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.40VX3KRNZEK40BMT40 DMG MoriEWS Varia VX36013364
40.40VX3KRNZIKC40BMT40 DMG MoriEWS Varia VX36013364
40.40VX3NZEK40BMT40 DMG MoriEWS Varia VX35012354
40.40VX3NZIKC40BMT40 DMG MoriEWS Varia VX35012354
40.40VX3TM3000IKC40BMT40 TakisawaEWS Varia VX35913263
40.40VX3TS4000V20IKC40BMT40 TakisawaEWS Varia VX35913563
40.40VX4MT12#0140BMT40 MuratecEWS Varia VX480155,584Текущая
40.40VX4MT12IKC40BMT40 MuratecEWS Varia VX480155,584
40.44KM32NTY344BMT44KM 3255,5146,555,5
40.44KM32NTY3IKC44BMT44KM 3255,5146,555,5
40.44KM32NTY3IKCHSD1244BMT44KM 3255,5146,555,5
40.45VX3BND1809#0145BMT45AEWS Varia VX34112145
