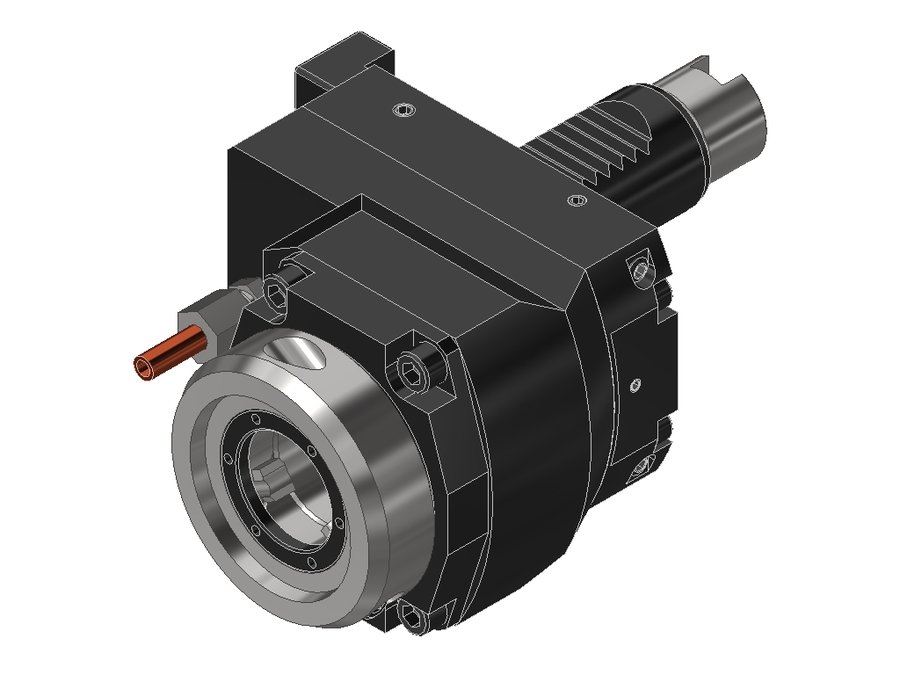

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.30VX3KRG300RLIKI2V, хвостовик Ø30, система EWS Varia VX3
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 50.30VX3KRG300RLIKI2V

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.30VX3KRG300RLIKI2V, хвостовик Ø30, система EWS Varia VX3

Система фиксации в гнездеV-плита
Код интерфейса станкаZYV03000115
Код интерфейса инструментаEWC00300295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводпазовый поводок
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментаEWS Varia VX3

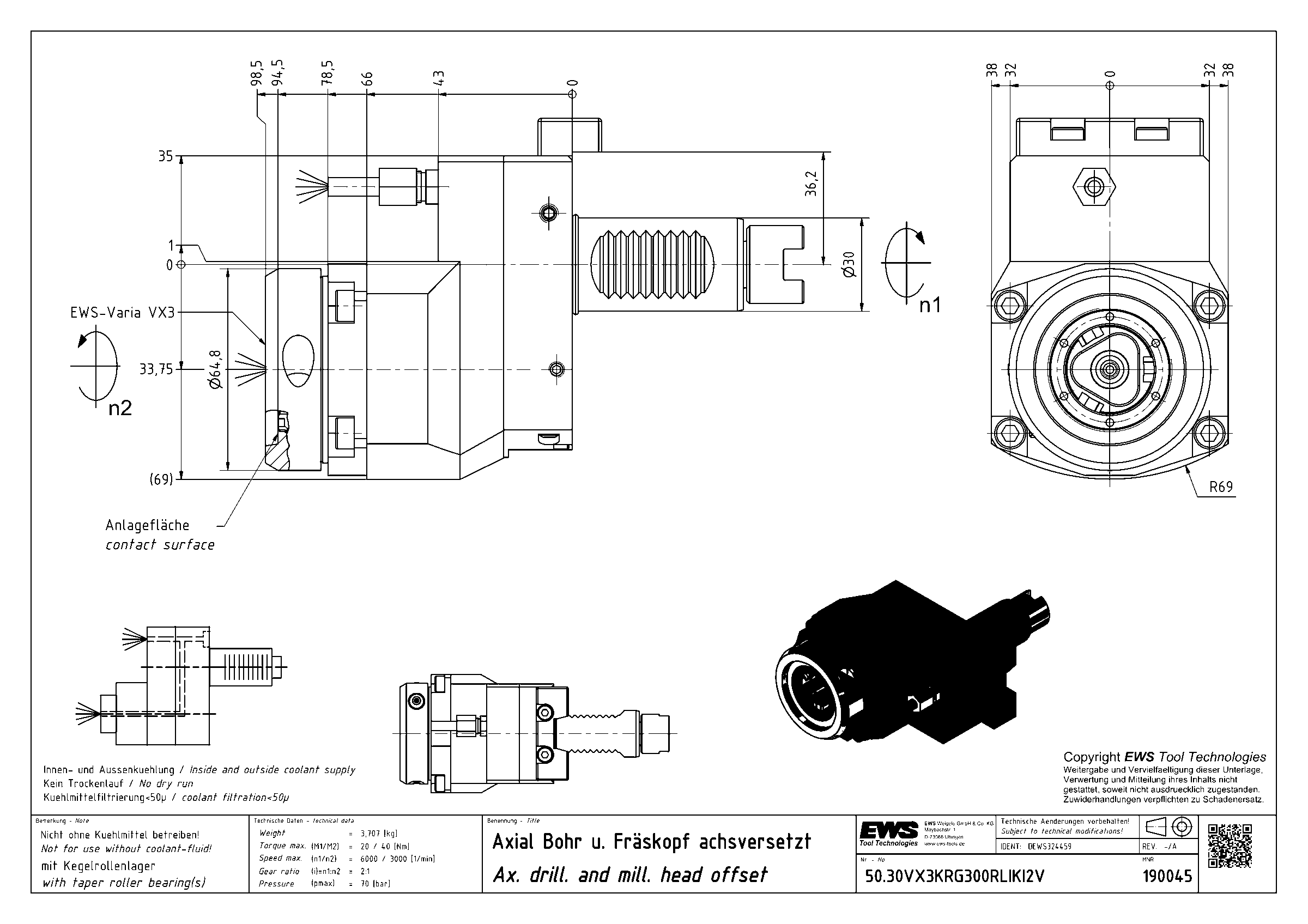

Функциональная длина94,5 мм
Вылет LPR98,5 мм
Масса3,707 кг
Высота76 мм
Общая длина173 мм
Ширина104 мм
Заказной номер EWS190045
Радиальная высота38 мм
Радиальная ширина35 мм
Передаточное отношение2:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент20 Н·м
Функциональная ширина33,75 мм
