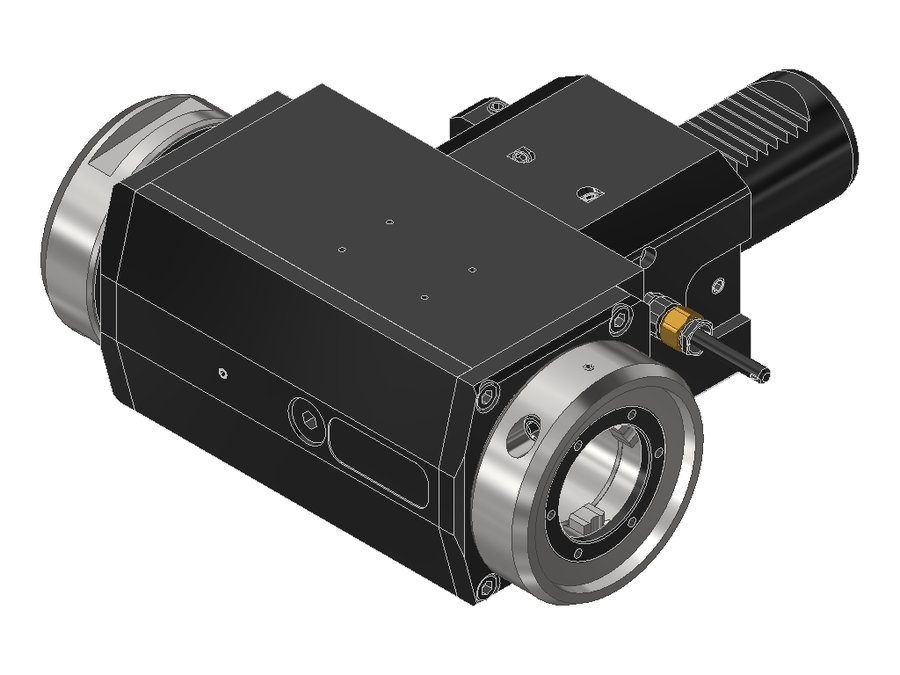

Головка приводная радиальная сверлильно-фрезерная EWS 60.40VX4D1809RLIKDPIN56X100#01, хвостовик Ø40, EWS - Varia VX4 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.40VX4D1809RLIKDPIN56X100#01

Головка приводная радиальная сверлильно-фрезерная EWS 60.40VX4D1809RLIKDPIN56X100#01, хвостовик Ø40, EWS - Varia VX4 - адаптер

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV04000115
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40
Присоединение инструментаEWS Varia VX4
Функциональная длина100 мм
Вылет LPR138 мм
Масса9,401 кг
Высота76 мм
Общая длина210 мм
Заказной номер EWS232940
Радиальная высота38 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент63 Н·м
Функциональная ширина105 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.40VX4CTXRLTFL-CC440VDI40EWS Varia VX4100138213
60.40VX4CTXRLTFL-PL#0140VDI40 ProlineEWS Varia VX4100138213
60.40VX4CTXRLTFL#0140VDI40EWS Varia VX4100138213
60.40VX4CTXRLTFR-CC440VDI40EWS Varia VX4100138213
60.40VX4CTXRLTFR-PL#0140VDI40 ProlineEWS Varia VX4100138213
60.40VX4CTXRLTFR#0140VDI40EWS Varia VX4100138213
60.40VX4D1809RLIKDPIN56X100#0140VDI40EWS Varia VX4100138210Текущая
60.40VX4DCTXRL40VDI40EWS Varia VX4100138213
60.40VX4DCTXRLIKD-PL#0140VDI40 ProlineEWS Varia VX4100138213
60.40VX4DCTXRLIKD#0140VDI40EWS Varia VX4100138213
60.40VX4DCTXRLIKDTFL40VDI40EWS Varia VX4100138213
60.40VX4DCTXRLIKDTFL-PL#0140VDI40 ProlineEWS Varia VX4100138213
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.40VX4D1809RLIKDPIN56X100#01.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • MW-VDI40Приспособление монтажное EWS MW-VDI40, MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
