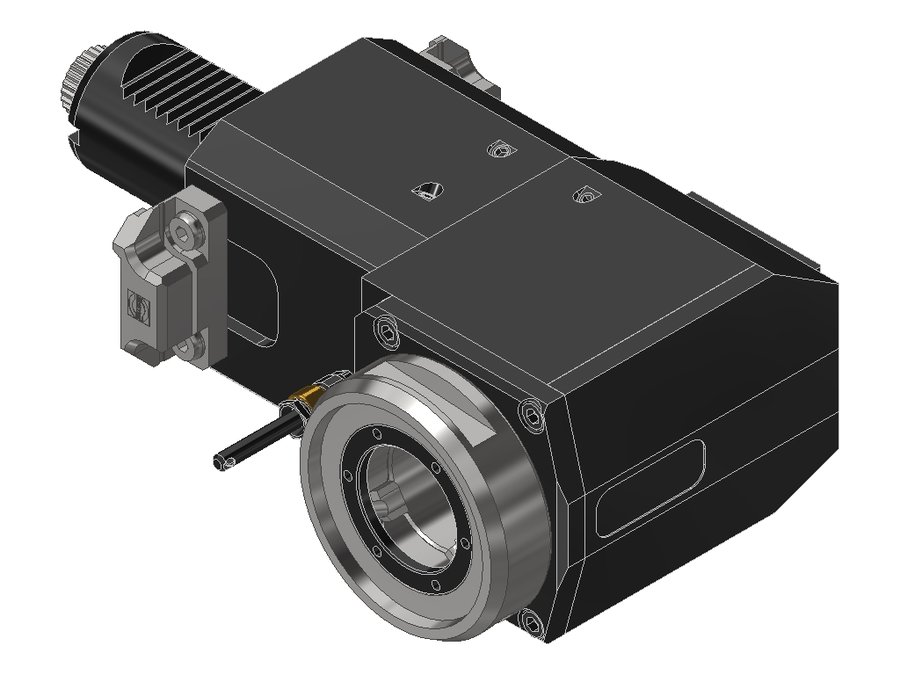

Головка приводная радиальная сверлильно-фрезерная EWS 60.40VX4LCTXRLIKDI1TFL, хвостовик Ø40, EWS - Varia VX4 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.40VX4LCTXRLIKDI1TFL

Головка приводная радиальная сверлильно-фрезерная EWS 60.40VX4LCTXRLIKDI1TFL, хвостовик Ø40, EWS - Varia VX4 - адаптер

Система фиксации в гнездеTrifix
Код интерфейса станкаZYV04000115
Код интерфейса инструментаEWC00400295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика40 мм
Исполнениелевое
Присоединение к станкуVDI40
Присоединение инструментаEWS Varia VX4
Функциональная длина120 мм
Вылет LPR158 мм
Масса7,807 кг
Высота76 мм
Общая длина233 мм
Ширина141,5 мм
Заказной номер EWS230970
Радиальная высота38 мм
Радиальная ширина59,5 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент50 Н·м
Функциональная ширина78 мм

Описание

Головка приводная радиальная сверлильно-фрезерная

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

  • Смена инструмента менее чем за 20 секунд
  • Управление одной рукой
  • Механическое выталкивание инструмента
  • Зажим адаптеров без боковых усилий
  • Надёжная передача крутящего момента
  • Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
  • Необходимо соблюдать момент затяжки 6 Н·м

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение снижено до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Система выверки Trifix© (TF)

  • Инструмент полностью предварительно настроен
  • Ускоренная наладка станка
  • Повторяемость < 6 мкм при вылете 200 мм
  • Точность позиционирования 0,01 мм при переходе от одной позиции к другой

Полигональное соединение вал–ступица
Новейшие серии наших инструментальных систем оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

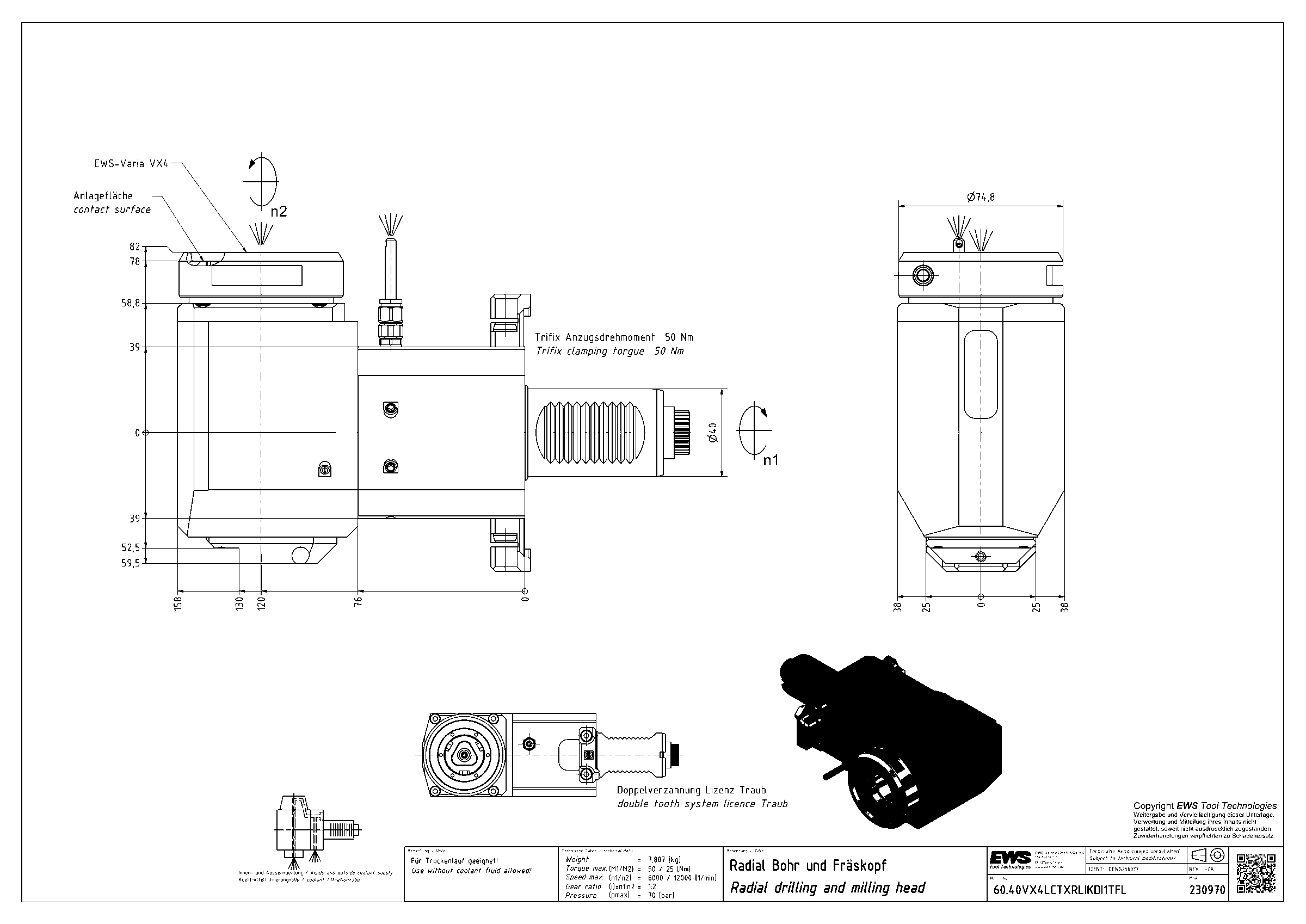

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.40VX4LB15LIKDI140VDI40EWS Varia VX465103196
60.40VX4LCTXRL-CC440VDI40EWS Varia VX4120158233
60.40VX4LCTXRL#0140VDI40EWS Varia VX4120158233
60.40VX4LCTXRLI1TFL#0140VDI40EWS Varia VX4120158233
60.40VX4LCTXRLIKD-CC440VDI40EWS Varia VX4120158233
60.40VX4LCTXRLIKD#0140VDI40EWS Varia VX4120158233
60.40VX4LCTXRLIKDI1TFL40VDI40EWS Varia VX4120158233Текущая
60.40VX4LCTXRLIKDTFL-CC440VDI40EWS Varia VX4120158233
60.40VX4LCTXRLIKDTFL-PL#0140VDI40 ProlineEWS Varia VX4120158233
60.40VX4LCTXRLIKDTFL#0140VDI40EWS Varia VX4120158233
60.40VX4LCTXRLIKDTFR-CC440VDI40EWS Varia VX4120158233
60.40VX4LCTXRLIKDTFR-PL#0140VDI40 ProlineEWS Varia VX4120158233
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 49 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 60.40VX4LCTXRLIKDI1TFL.

Инструмент статический43

  • 27.VX406.35L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX406.35L54SHR, EWS - Varia VX4 - адаптер, отверстие Ø6.35 мм ( 1/4")
  • 27.VX406L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX406L54SHR, EWS - Varia VX4 - адаптер, отверстие Ø6 мм
  • 27.VX406WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL06, EWS - Varia VX4 - адаптер, Whistle Notch/Weldon Ø 6
  • 27.VX406WNL16Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL16, EWS - Varia VX4 - адаптер, Whistle Notch/Weldon Ø 6
  • 27.VX406WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL60, EWS - Varia VX4 - адаптер, Whistle Notch/Weldon Ø 6
  • 27.VX408L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX408L54SHR, EWS - Varia VX4 - адаптер, отверстие Ø8 мм
  • 27.VX408WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX408WNL06, EWS - Varia VX4 - адаптер, Whistle Notch/Weldon Ø 8
  • 27.VX408WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.VX408WNL19, EWS - Varia VX4 - адаптер, Whistle Notch/Weldon Ø 8
  • 27.VX410L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX410L54SHR, EWS - Varia VX4 - адаптер, отверстие Ø10 мм
  • 27.VX410WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL06, EWS - Varia VX4 - адаптер, Whistle Notch/Weldon Ø 10
  • 27.VX410WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL26, EWS - Varia VX4 - адаптер, Whistle Notch/Weldon Ø 10
  • 27.VX412.7WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412.7WNL28, EWS - Varia VX4 - адаптер, Whistle Notch/Weldon Ø 12,7
  • 27.VX412HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412HYDL26, EWS - Varia VX4 - адаптер, гидропатрон Ø12
  • 27.VX412L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX412L54SHR, EWS - Varia VX4 - адаптер, отверстие Ø12 мм
  • 27.VX412WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL06, EWS - Varia VX4 - адаптер, Whistle Notch/Weldon Ø 12
  • 27.VX412WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL28, EWS - Varia VX4 - адаптер, Whistle Notch/Weldon Ø 12
  • 27.VX414L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX414L54SHR, EWS - Varia VX4 - адаптер, отверстие Ø14 мм
  • 27.VX414WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX414WNL06, EWS - Varia VX4 - адаптер, Whistle Notch/Weldon Ø 14
  • 27.VX415.88WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX415.88WNL28, EWS - Varia VX4 - адаптер, Whistle Notch/Weldon Ø 15,88
  • 27.VX416HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416HYDL26, EWS - Varia VX4 - адаптер, гидропатрон Ø16
  • 27.VX416L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX416L54SHR, EWS - Varia VX4 - адаптер, отверстие Ø16 мм
  • 27.VX416WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416WNL06, EWS - Varia VX4 - адаптер, Whistle Notch/Weldon Ø 16
  • 27.VX416WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416WNL28, EWS - Varia VX4 - адаптер, Whistle Notch/Weldon Ø 16
  • 27.VX418L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX418L54SHR, EWS - Varia VX4 - адаптер, отверстие Ø18 мм
  • 27.VX418WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX418WNL28, EWS - Varia VX4 - адаптер, Whistle Notch/Weldon Ø 18
  • 27.VX420HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420HYDL26, EWS - Varia VX4 - адаптер, гидропатрон Ø20
  • 27.VX420WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL06, EWS - Varia VX4 - адаптер, Whistle Notch/Weldon Ø 20
  • 27.VX420WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL28, EWS - Varia VX4 - адаптер, Whistle Notch/Weldon Ø 20
  • 27.VX425WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.VX425WNL33, EWS - Varia VX4 - адаптер, Whistle Notch/Weldon Ø 25
  • 31.VX406L70MIДержавка цанговая EWS 31.VX406L70MI, EWS - Varia VX4 - адаптер, отверстие Ø6 мм
  • 31.VX411L60Державка цанговая EWS 31.VX411L60, EWS - Varia VX4 - адаптер, под цангу 110 4008E (ER11 Ø1-7)
  • 31.VX416L30Державка цанговая EWS 31.VX416L30, EWS - Varia VX4 - адаптер, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX416L50Державка цанговая EWS 31.VX416L50, EWS - Varia VX4 - адаптер, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX416L50MMДержавка цанговая EWS 31.VX416L50MM, EWS - Varia VX4 - адаптер, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX425IML16Державка цанговая EWS 31.VX425IML16, EWS - Varia VX4 - адаптер, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.VX425L28Державка цанговая EWS 31.VX425L28, EWS - Varia VX4 - адаптер, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.VX425L78.5-FCДержавка цанговая EWS 31.VX425L78.5-FC, EWS - Varia VX4 - адаптер, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.VX432L30Державка цанговая EWS 31.VX432L30, EWS - Varia VX4 - адаптер, под цанги ER32 (Ø3–20 мм), код 320 470E
  • 31.VX432L50Державка цанговая EWS 31.VX432L50, EWS - Varia VX4 - адаптер, под цанги ER32 (Ø3–20 мм), код 320 470E
  • 31.VX440L57Державка цанговая EWS 31.VX440L57, EWS - Varia VX4 - адаптер, под цанги ER40 (Ø4–26 мм), код 400 472E

Показаны первые 40 из 43. Остальные — в разделе Инструмент статический.

Принадлежности и оснастка для настройки инструмента3

Запчасти к инструменту2

  • 29.VX4SЗаглушка EWS 29.VX4S, EWS - Varia VX4 - адаптер, стальная
  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
