EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.60VX3DYNLIKTK70

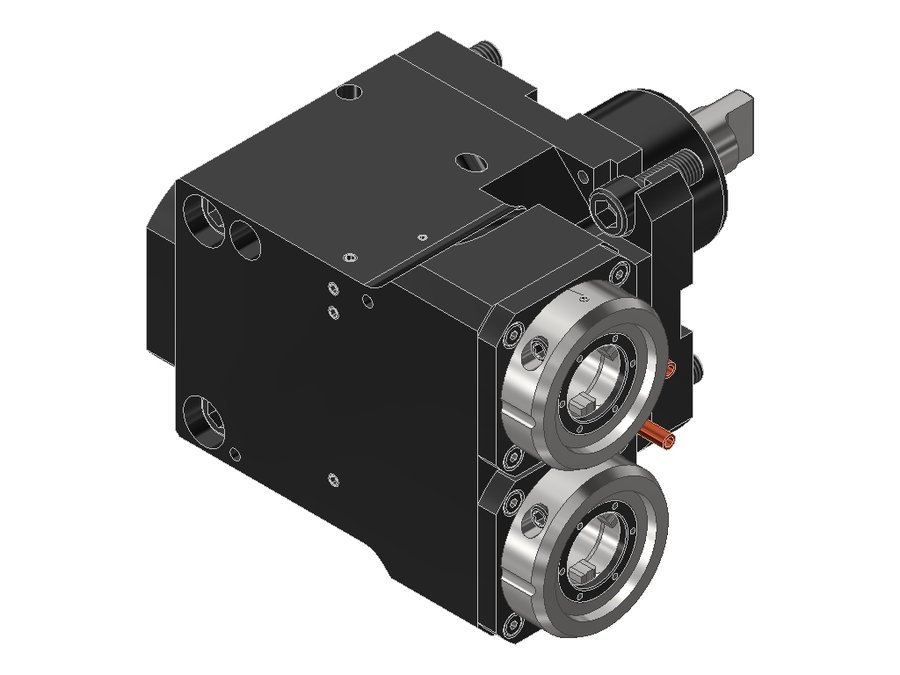

Головка приводная радиальная сверлильно-фрезерная EWS 60.60VX3DYNLIKTK70, хвостовик Ø60, EWS - Varia VX3 - адаптер
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB084B6015 |
| Код интерфейса инструмента | EWC00300295 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | правое |
| Присоединение к станку | BMT60 DMG Mori |
| Присоединение инструмента | EWS Varia VX3 |
| Функциональная длина | 90 мм |
| Вылет LPR | 124 мм |
| Масса | 15,482 кг |
| Высота | 138 мм |
| Общая длина | 215 мм |
| Ширина | 188 мм |
| Заказной номер EWS | 218722 |
| Радиальная ширина | 75 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia VX3 |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 109 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.60V5NLIKD | 60 | BMT60 DMG Mori | EWS Varia V5 | 90 | 136 | 227 | |
| 60.60V5NLIKDHSD10 | 60 | BMT60 DMG Mori | EWS Varia V5 | 90 | 136 | 227 | |
| 60.60V5NLIKDHSD10#01 | 60 | BMT60 DMG Mori | EWS Varia V5 | 90 | 139 | 230 | |
| 60.60V5NLIKDI1 | 60 | BMT60 DMG Mori | EWS Varia V5 | 90 | 139 | 230 | |
| 60.60V5NLP | 60 | BMT60D DMG Mori | EWS Varia V5 | 90 | 139 | 230 | |
| 60.60V5NLPIKD | 60 | BMT60D DMG Mori | EWS Varia V5 | 90 | 139 | 230 | |
| 60.60VX3DYNLIKTK70 | 60 | BMT60 DMG Mori | EWS Varia VX3 | 90 | 124 | 215 | Текущая |
| 60.60VX3DYNLTK70 | 60 | BMT60 DMG Mori | EWS Varia VX3 | 90 | 124 | 215 | |
| 60.60VX4DEX508BMTIKD | 60 | BMT60A Takisawa-Taiwan | EWS Varia VX4 | 90 | 127 | 202 | |
| 60.60VX4DEX508BMTL | 60 | BMT60A Takisawa-Taiwan | EWS Varia VX4 | 90 | 127 | 202 | |
| 60.60VX4DEX508BMTR | 60 | BMT60A Takisawa-Taiwan | EWS Varia VX4 | 90 | 127 | 202 | |
| 60.60VX4DLB2000BMT | 60 | BMT60B Okuma | EWS Varia VX4 | 70 | 107 | 169 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.60VX3DYNLIKTK70.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- MW-BMT-NLПриспособление монтажное EWS MW-BMT-NL, MW-BMT-NL
- UMB100Приспособление монтажное EWS UMB100, UMB100
- VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
- VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2
Запчасти к инструменту1
- VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
Документы по позиции
Для этой позиции документы пока не привязаны.
