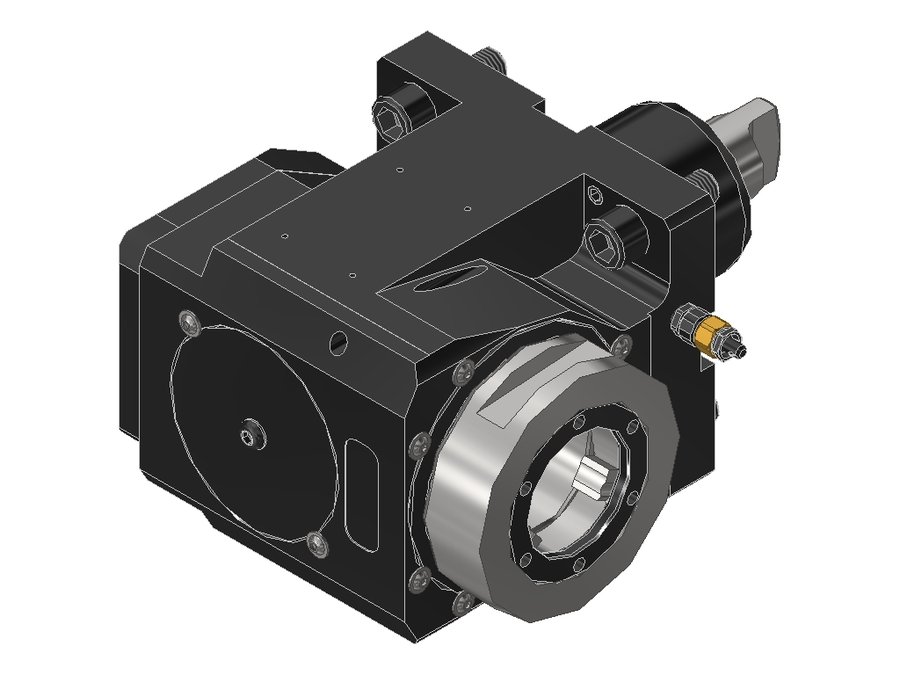

Головка приводная радиальная сверлильно-фрезерная EWS 60.60V5NLIKDHSD10#01, хвостовик Ø60, EWS - Varia V5- адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.60V5NLIKDHSD10#01

Головка приводная радиальная сверлильно-фрезерная EWS 60.60V5NLIKDHSD10#01, хвостовик Ø60, EWS - Varia V5- адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB084B6015
Код интерфейса инструментаEWC00500195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ100 бар
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментаEWS Varia V5
Функциональная длина90 мм
Вылет LPR139 мм
Масса12,445 кг
Высота108 мм
Общая длина230 мм
Ширина176,5 мм
Заказной номер EWS238712
Радиальная ширина71 мм
Передаточное отношение1:1
Макс. частота вращения10000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент100 Н·м
Функциональная ширина105,5 мм

Описание

Головка приводная радиальная сверлильно-фрезерная

EWS.Varia

Система Varia заменена системой Varia VX — дальнейшим развитием быстросменной системы.

Для новых закупок рекомендуется сразу приобретать актуальную систему.

Если система Varia уже используется в производстве, возможен переход на новую версию.

Highspeed

  • Высокоточные подшипники шпинделя с лёгким преднатягом для высокоскоростной обработки от 8 000 об/мин и выше
  • Низкое тепловыделение даже на высоких частотах вращения
  • Не подходит для тяжёлой обработки
  • Соблюдать максимально допустимую частоту вращения

Для работы до 6 000 об/мин рекомендуется стандартная державка со средним преднатягом подшипников

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

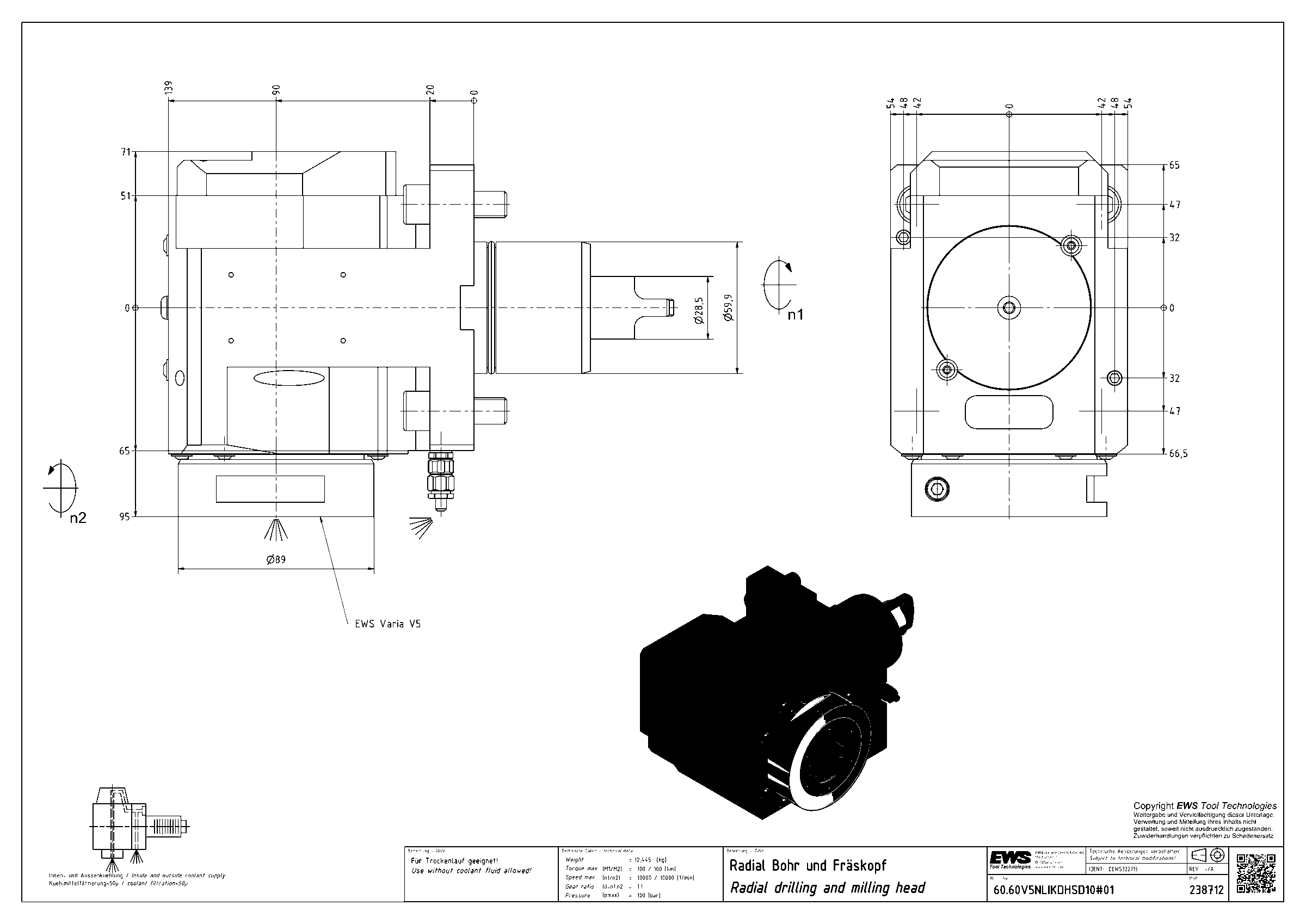

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.60V5NEX315IKD60BMT60B Takisawa-TaiwanEWS Varia V590142217
60.60V5NL#0160BMT60 DMG MoriEWS Varia V590136227
60.60V5NLHSD10#0260BMT60 DMG MoriEWS Varia V590139230
60.60V5NLI160BMT60 DMG MoriEWS Varia V590139230
60.60V5NLIKD60BMT60 DMG MoriEWS Varia V590136227
60.60V5NLIKDHSD1060BMT60 DMG MoriEWS Varia V590136227
60.60V5NLIKDHSD10#0160BMT60 DMG MoriEWS Varia V590139230Текущая
60.60V5NLIKDI160BMT60 DMG MoriEWS Varia V590139230
60.60V5NLP60BMT60D DMG MoriEWS Varia V590139230
60.60V5NLPIKD60BMT60D DMG MoriEWS Varia V590139230
60.60VX3DYNLIKTK7060BMT60 DMG MoriEWS Varia VX390124215
60.60VX3DYNLTK7060BMT60 DMG MoriEWS Varia VX390124215
Показать ещё · всего в серии 578

Совместимость

Связанные позиции по данным производителя — 42 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 60.60V5NLIKDHSD10#01.

Инструмент статический37

  • 27.V506.35WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.V506.35WNL19, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 6,35
  • 27.V506L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V506L54SHR, EWS - Varia V5- адаптер, отверстие Ø6 мм
  • 27.V506WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.V506WNL19, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 6
  • 27.V506WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.V506WNL60, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 6
  • 27.V508L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V508L54SHR, EWS - Varia V5- адаптер, отверстие Ø8 мм
  • 27.V508WNL22Адаптер под цилиндрический хвостовик инструмента EWS 27.V508WNL22, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 8
  • 27.V509.53WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.V509.53WNL29, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 9,53
  • 27.V510L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V510L54SHR, EWS - Varia V5- адаптер, отверстие Ø10 мм
  • 27.V510WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V510WNL06, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 10
  • 27.V510WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.V510WNL29, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 10
  • 27.V512HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.V512HYDL26, EWS - Varia V5- адаптер, гидропатрон Ø12
  • 27.V512L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V512L54SHR, EWS - Varia V5- адаптер, отверстие Ø12 мм
  • 27.V512WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V512WNL06, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 12
  • 27.V512WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V512WNL31, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 12
  • 27.V516L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V516L54SHR, EWS - Varia V5- адаптер, отверстие Ø16 мм
  • 27.V516WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V516WNL06, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 16
  • 27.V516WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V516WNL31, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 16
  • 27.V519.05WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V519.05WNL31, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 19,05
  • 27.V520HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.V520HYDL26, EWS - Varia V5- адаптер, гидропатрон Ø20
  • 27.V520L61.5SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V520L61.5SHR, EWS - Varia V5- адаптер, отверстие Ø20 мм
  • 27.V520WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V520WNL06, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 20
  • 27.V520WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V520WNL31, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 20
  • 27.V525HYDL30Адаптер под цилиндрический хвостовик инструмента EWS 27.V525HYDL30, EWS - Varia V5- адаптер, гидропатрон Ø25
  • 27.V525WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V525WNL06, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 25
  • 27.V525WNL36Адаптер под цилиндрический хвостовик инструмента EWS 27.V525WNL36, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 25
  • 27.V532HYDL62Адаптер под цилиндрический хвостовик инструмента EWS 27.V532HYDL62, EWS - Varia V5- адаптер, гидропатрон Ø32
  • 27.V532WNL56Адаптер под цилиндрический хвостовик инструмента EWS 27.V532WNL56, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 32
  • 31.V525IML06Державка цанговая EWS 31.V525IML06, EWS - Varia V5- адаптер, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.V525L31Державка цанговая EWS 31.V525L31, EWS - Varia V5- адаптер, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.V525L78.5-FCДержавка цанговая EWS 31.V525L78.5-FC, EWS - Varia V5- адаптер, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.V532IML17Державка цанговая EWS 31.V532IML17, EWS - Varia V5- адаптер, под цанги ER32 (Ø3–20 мм), код 320 470E
  • 31.V532L33Державка цанговая EWS 31.V532L33, EWS - Varia V5- адаптер, под цанги ER32 (Ø3–20 мм), код 320 470E
  • 31.V540L38Державка цанговая EWS 31.V540L38, EWS - Varia V5- адаптер, под цанги ER40 (Ø4–26 мм), код 400 472E
  • 42.V516L08Оправка фрезерная EWS 42.V516L08, EWS - Varia V5- адаптер, оправка Ø16
  • 42.V516L28Оправка фрезерная EWS 42.V516L28, EWS - Varia V5- адаптер, оправка Ø16
  • 42.V522L32Оправка фрезерная EWS 42.V522L32, EWS - Varia V5- адаптер, оправка Ø22
  • 42.V527L12Оправка фрезерная EWS 42.V527L12, EWS - Varia V5- адаптер, оправка Ø27

Запчасти к инструменту2

  • 29.V5SЗаглушка EWS 29.V5S, EWS - Varia V5- адаптер, стальная
  • VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-NLПриспособление монтажное EWS MW-BMT-NL
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
