EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.60VX4DEX508BMTIKD

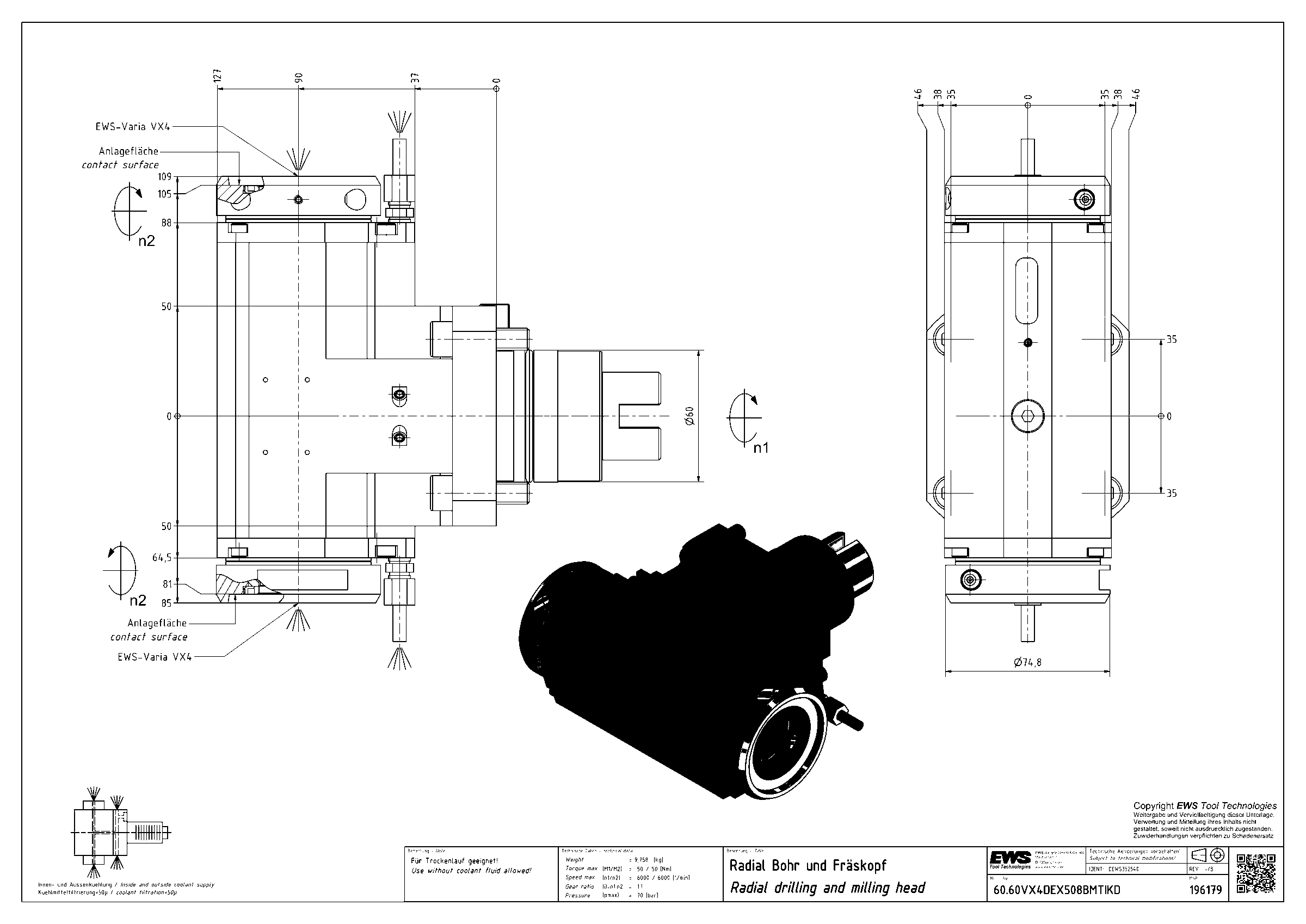

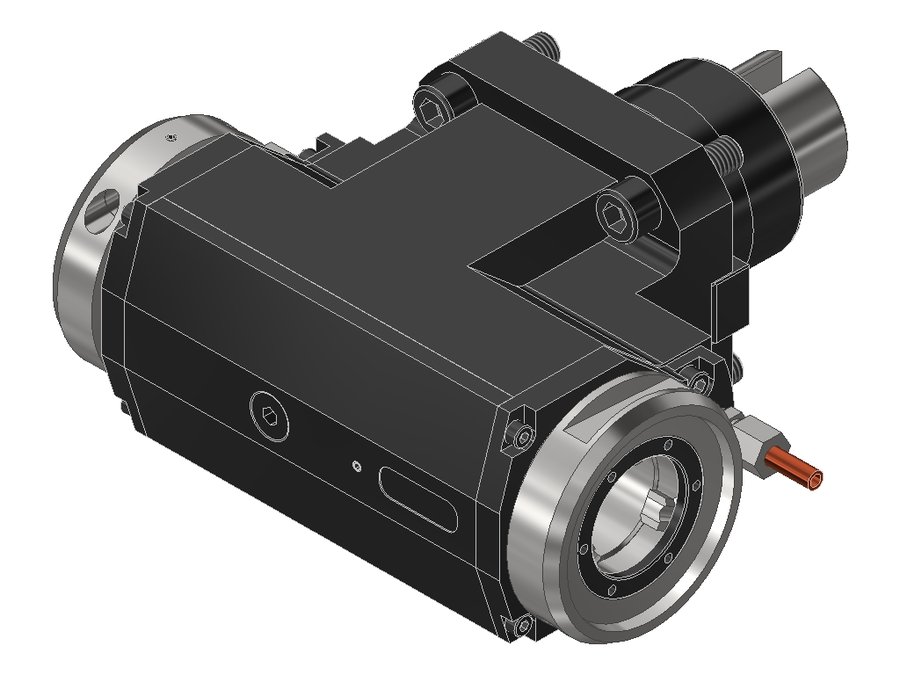

Головка приводная радиальная сверлильно-фрезерная EWS 60.60VX4DEX508BMTIKD, хвостовик Ø60, EWS - Varia VX4 - адаптер
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB070B6015 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | Groove driver |
| Диаметр хвостовика | 60 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT60A Takisawa-Taiwan |
| Присоединение инструмента | EWS Varia VX4 |
| Функциональная длина | 90 мм |
| Вылет LPR | 127 мм |
| Масса | 9,758 кг |
| Высота | 76 мм |
| Общая длина | 202 мм |
| Заказной номер EWS | 196179 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia VX4 |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 81 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.60V5NLIKDHSD10#01 | 60 | BMT60 DMG Mori | EWS Varia V5 | 90 | 139 | 230 | |
| 60.60V5NLIKDI1 | 60 | BMT60 DMG Mori | EWS Varia V5 | 90 | 139 | 230 | |
| 60.60V5NLP | 60 | BMT60D DMG Mori | EWS Varia V5 | 90 | 139 | 230 | |
| 60.60V5NLPIKD | 60 | BMT60D DMG Mori | EWS Varia V5 | 90 | 139 | 230 | |
| 60.60VX3DYNLIKTK70 | 60 | BMT60 DMG Mori | EWS Varia VX3 | 90 | 124 | 215 | |
| 60.60VX3DYNLTK70 | 60 | BMT60 DMG Mori | EWS Varia VX3 | 90 | 124 | 215 | |
| 60.60VX4DEX508BMTIKD | 60 | BMT60A Takisawa-Taiwan | EWS Varia VX4 | 90 | 127 | 202 | Текущая |
| 60.60VX4DEX508BMTL | 60 | BMT60A Takisawa-Taiwan | EWS Varia VX4 | 90 | 127 | 202 | |
| 60.60VX4DEX508BMTR | 60 | BMT60A Takisawa-Taiwan | EWS Varia VX4 | 90 | 127 | 202 | |
| 60.60VX4DLB2000BMT | 60 | BMT60B Okuma | EWS Varia VX4 | 70 | 107 | 169 | |
| 60.60VX4DLB2000BMTIKD | 60 | BMT60B Okuma | EWS Varia VX4 | 70 | 107 | 169 | |
| 60.60VX4DLT3000V16IKX90 | 60 | BMT60B Okuma | EWS Varia VX4 | 90 | 127 | 237 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.60VX4DEX508BMTIKD.
Принадлежности и оснастка для настройки инструмента3
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
- VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
- VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2
Запчасти к инструменту1
- VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
