EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.60V5NLPIKD

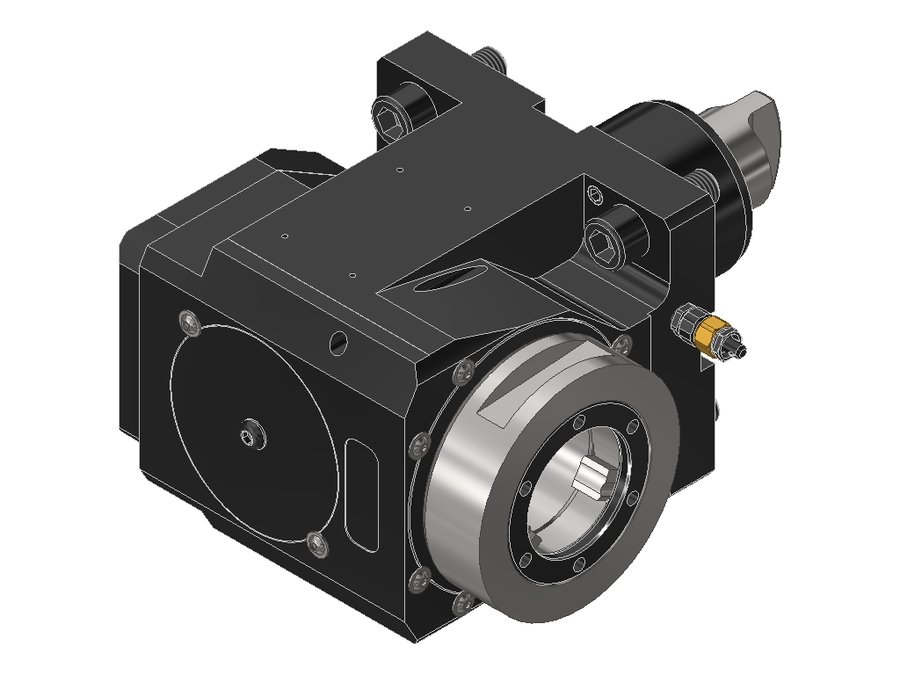

Головка приводная радиальная сверлильно-фрезерная EWS 60.60V5NLPIKD, хвостовик Ø60, EWS - Varia V5- адаптер
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB084D6015 |
| Код интерфейса инструмента | EWC00500195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 100 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | правое |
| Присоединение к станку | BMT60D DMG Mori |
| Присоединение инструмента | EWS Varia V5 |
| Функциональная длина | 90 мм |
| Вылет LPR | 139 мм |
| Масса | 12,499 кг |
| Высота | 108 мм |
| Общая длина | 230 мм |
| Ширина | 166 мм |
| Заказной номер EWS | 238704 |
| Радиальная ширина | 71 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia V5 |
| Макс. крутящий момент | 120 Н·м |
| Функциональная ширина | 95 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.60V5NLI1 | 60 | BMT60 DMG Mori | EWS Varia V5 | 90 | 139 | 230 | |
| 60.60V5NLIKD | 60 | BMT60 DMG Mori | EWS Varia V5 | 90 | 136 | 227 | |
| 60.60V5NLIKDHSD10 | 60 | BMT60 DMG Mori | EWS Varia V5 | 90 | 136 | 227 | |
| 60.60V5NLIKDHSD10#01 | 60 | BMT60 DMG Mori | EWS Varia V5 | 90 | 139 | 230 | |
| 60.60V5NLIKDI1 | 60 | BMT60 DMG Mori | EWS Varia V5 | 90 | 139 | 230 | |
| 60.60V5NLP | 60 | BMT60D DMG Mori | EWS Varia V5 | 90 | 139 | 230 | |
| 60.60V5NLPIKD | 60 | BMT60D DMG Mori | EWS Varia V5 | 90 | 139 | 230 | Текущая |
| 60.60VX3DYNLIKTK70 | 60 | BMT60 DMG Mori | EWS Varia VX3 | 90 | 124 | 215 | |
| 60.60VX3DYNLTK70 | 60 | BMT60 DMG Mori | EWS Varia VX3 | 90 | 124 | 215 | |
| 60.60VX4DEX508BMTIKD | 60 | BMT60A Takisawa-Taiwan | EWS Varia VX4 | 90 | 127 | 202 | |
| 60.60VX4DEX508BMTL | 60 | BMT60A Takisawa-Taiwan | EWS Varia VX4 | 90 | 127 | 202 | |
| 60.60VX4DEX508BMTR | 60 | BMT60A Takisawa-Taiwan | EWS Varia VX4 | 90 | 127 | 202 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.60V5NLPIKD.
Запчасти к инструменту1
- VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET
Ключи и отвёртки1
- DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
