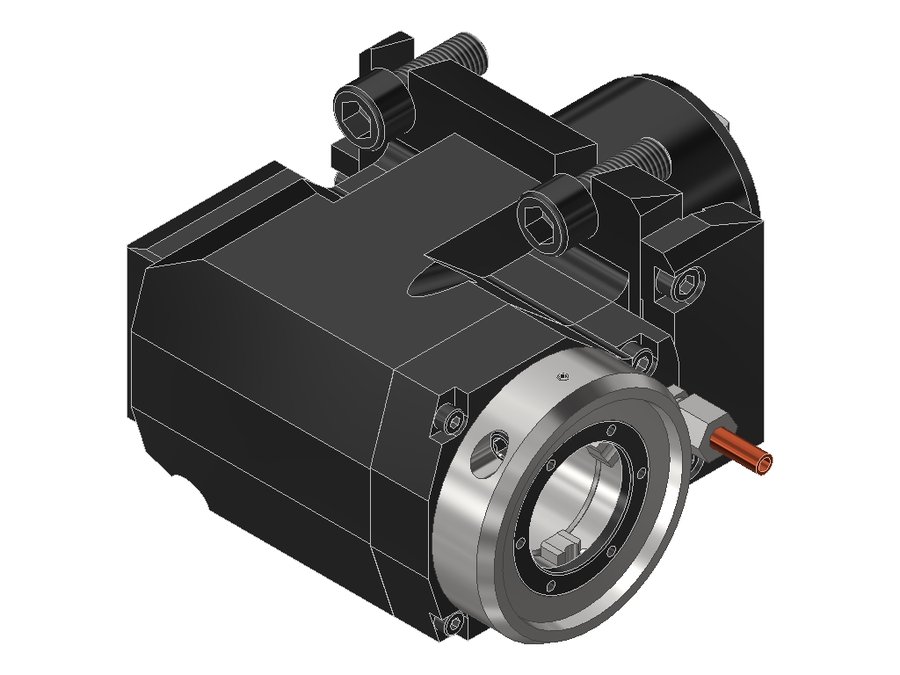

Головка приводная радиальная сверлильно-фрезерная EWS 60.60VX4LB2000BMTIKDGL, хвостовик Ø60, EWS - Varia VX4 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.60VX4LB2000BMTIKDGL

Головка приводная радиальная сверлильно-фрезерная EWS 60.60VX4LB2000BMTIKDGL, хвостовик Ø60, EWS - Varia VX4 - адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB073B6015
Код интерфейса инструментаEWC00400295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуBMT60B Okuma
Присоединение инструментаEWS Varia VX4
Функциональная длина70 мм
Вылет LPR107 мм
Масса6,704 кг
Высота76 мм
Общая длина169 мм
Ширина141,5 мм
Заказной номер EWS171135
Радиальная ширина57,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент50 Н·м
Функциональная ширина84 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.60VX4KRNL60BMT60 DMG MoriEWS Varia VX472116,5207,5
60.60VX4KRNLIKD60BMT60 DMG MoriEWS Varia VX472116,5207,5
60.60VX4LB2000BMT60BMT60B OkumaEWS Varia VX470107169
60.60VX4LB2000BMTGL60BMT60B OkumaEWS Varia VX470107169
60.60VX4LB2000BMTI160BMT60B OkumaEWS Varia VX470107169
60.60VX4LB2000BMTIKD60BMT60B OkumaEWS Varia VX470107169
60.60VX4LB2000BMTIKDGL60BMT60B OkumaEWS Varia VX470107169Текущая
60.60VX4LB2000BMTIKDI160BMT60B OkumaEWS Varia VX470107169
60.60VX4LB2000BMTIKDI260BMT60B OkumaEWS Varia VX470108170
60.60VX4LT3000V16GLX9060BMT60B OkumaEWS Varia VX489128,5238,5
60.60VX4LT3000V16IKDGLX9060BMT60B OkumaEWS Varia VX489128,5238,5
60.60VX4NLHSD1260BMT60 DMG MoriEWS Varia VX490133224
Показать ещё · всего в серии 578

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.60VX4LB2000BMTIKDGL.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
