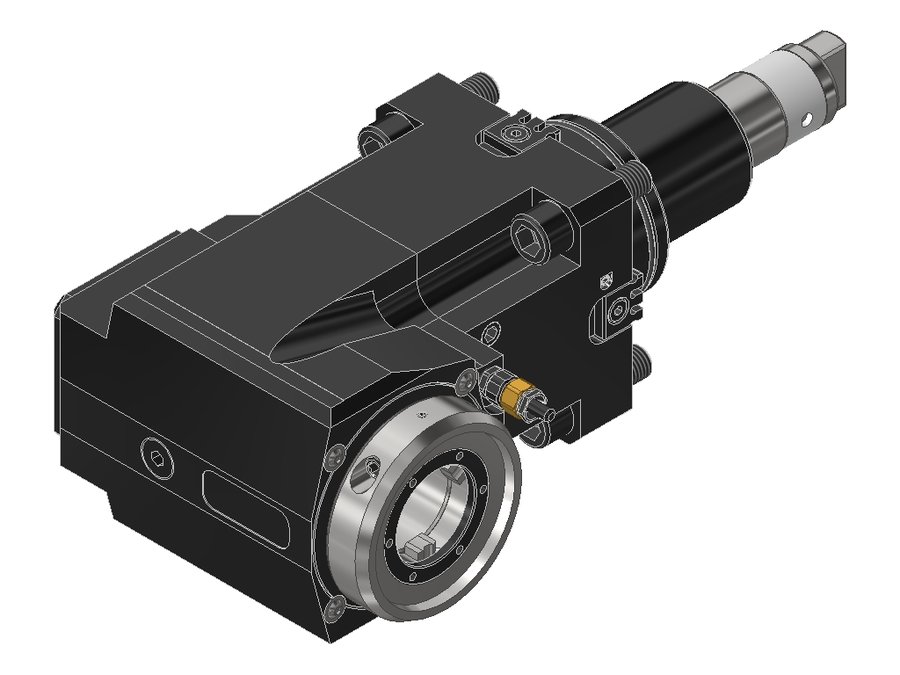

Головка приводная радиальная сверлильно-фрезерная EWS 60.65VX4VT4FGL, хвостовик Ø65, EWS - Varia VX4 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.65VX4VT4FGL

Головка приводная радиальная сверлильно-фрезерная EWS 60.65VX4VT4FGL, хвостовик Ø65, EWS - Varia VX4 - адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаEWC00400295
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика65 мм
Исполнениеправое
Присоединение к станкуBMT65
Присоединение инструментаEWS Varia VX4
Функциональная длина130 мм
Вылет LPR171 мм
Масса13,472 кг
Высота94 мм
Общая длина311 мм
Ширина148,5 мм
Заказной номер EWS239940
Радиальная ширина61,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент80 Н·м
Функциональная ширина87 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.65VX4TW20IKI165BMT65BEWS Varia VX465102218,5
60.65VX4VL6FGL65BMT65EWS Varia VX472113223
60.65VX4VL6FIKDGL (EWS 223231)65BMT65EWS Varia VX472113223
60.65VX4VL6FIKDGL (EWS 234369)65BMT65EWS Varia VX472113223
60.65VX4VLHP6FGL65BMT65EWS Varia VX472113208
60.65VX4VLHP6FIKDGL65BMT65EWS Varia VX472113208
60.65VX4VT4FGL65BMT65EWS Varia VX4130171311Текущая
60.65VX4VT4FIKDGL65BMT65EWS Varia VX472171311
60.65VX4VT4FIKDI165BMT65EWS Varia VX472171311
60.65VX41809HC10GL#0165BMT65EWS Varia VX472113210
60.65VX41809MT110FGLX10065BMT65EWS Varia VX4100141232
60.65VX41809MT110FGLX100-CC465BMT65EWS Varia VX4100141232
Показать ещё · всего в серии 578

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.65VX4VT4FGL.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
