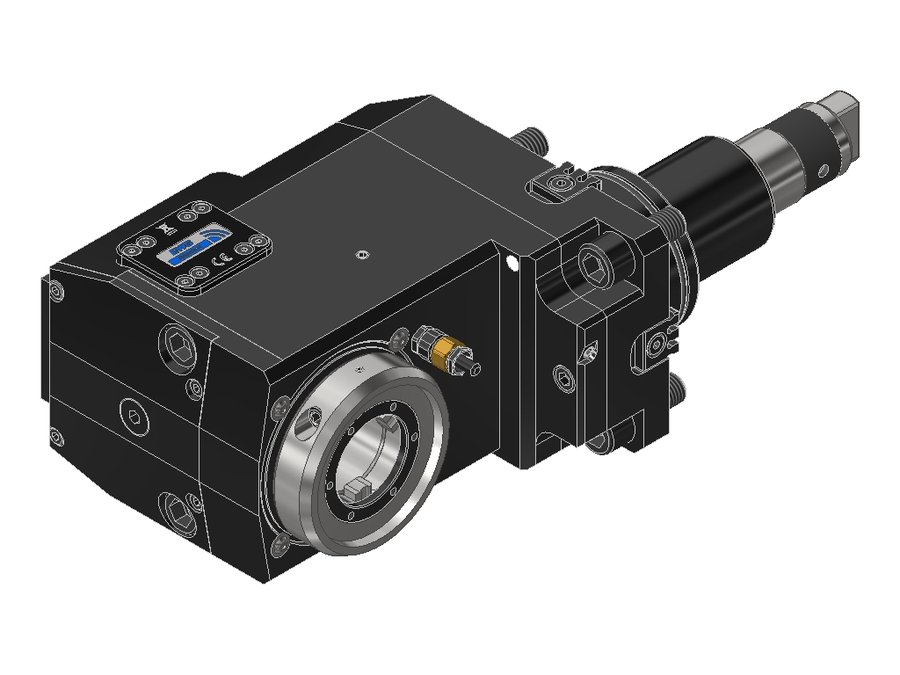

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.65VX4VT4FIKD-CC4, хвостовик Ø65, EWS - Varia VX4 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT · арт. 80.65VX4VT4FIKD-CC4

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.65VX4VT4FIKD-CC4, хвостовик Ø65, EWS - Varia VX4 - адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаEWC00400295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика65 мм
Исполнениеправое
Присоединение к станкуBMT65
Присоединение инструментаEWS Varia VX4
Функциональная длина130 мм
Вылет LPR171 мм
Масса14,484 кг
Высота94 мм
Общая длина311 мм
Ширина166,5 мм
Заказной номер EWS230483
Радиальная ширина118 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент80 Н·м
Функциональная ширина27,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT — 106 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.65VX4VL6FIKD-CC465BMT65EWS Varia VX4130171281
80.65VX4VLHP6F65BMT65EWS Varia VX4130171266
80.65VX4VLHP6FIKD65BMT65EWS Varia VX4130171266
80.65VX4VT4F65BMT65EWS Varia VX4130171311
80.65VX4VT4F-CC465BMT65EWS Varia VX4130171311
80.65VX4VT4FIKD65BMT65EWS Varia VX4130171311
80.65VX4VT4FIKD-CC465BMT65EWS Varia VX4130171311Текущая
80.65VX41809MT110FIKDX10065BMT65EWS Varia VX4100141232
80.65VX41809PFI1X10065BMT65EWS Varia VX4100141253
80.65VX41809PFIKDI1X10065BMT65EWS Varia VX4100141253
80.65VX41809PFIKDX10065BMT65EWS Varia VX4100141253
80.65VX41809PFIKDX100-CC465BMT65EWS Varia VX4100141253
Показать ещё · всего в серии 106

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 80.65VX4VT4FIKD-CC4.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
