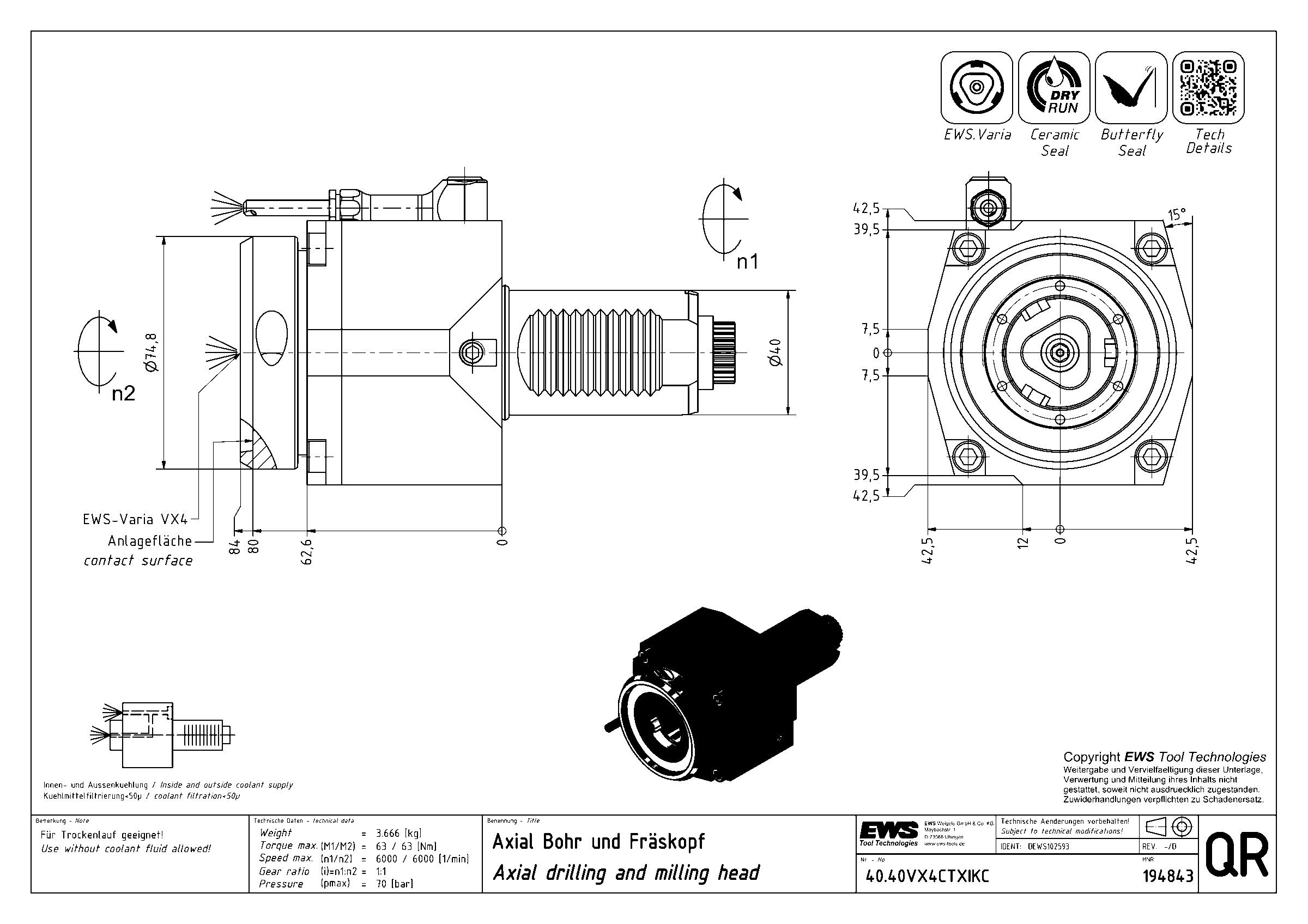

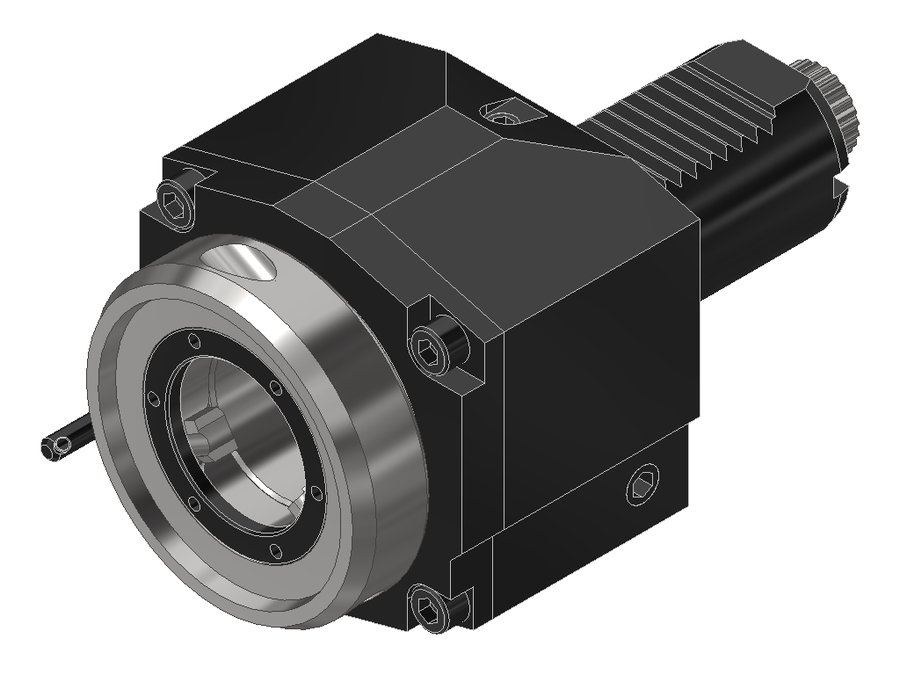

Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4CTXIKC, хвостовик Ø40, система EWS Varia VX4
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.40VX4CTXIKC

Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4CTXIKC, хвостовик Ø40, система EWS Varia VX4

Код интерфейса станкаZYV04000115
Код интерфейса инструментаEWC00400295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40
Присоединение инструментаEWS Varia VX4
Функциональная длина80 мм
Вылет LPR84 мм
Масса3,704 кг
Высота85 мм
Общая длина159 мм
Заказной номер EWS194843
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент63 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.40VX4CTXIKC в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

  • Смена инструмента менее чем за 20 секунд
  • Управление одной рукой
  • Механическое выталкивание инструмента
  • Зажим адаптеров без боковых усилий
  • Надёжная передача крутящего момента
  • Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
  • Необходимо соблюдать момент затяжки 6 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.40KM40MP620IK40VDI40KM 409595173
40.40KM40SQT1540VDI40, хвостовик повёрнут на 30°KM 409595173
40.40KM40SQT15#0140VDI40, хвостовик повёрнут на 30°KM 409595173
40.40KM40SQT15IK40VDI40, хвостовик повёрнут на 30°KM 409595173
40.40VX4CTX-PLX9740VDI40 ProlineEWS Varia VX497101176
40.40VX4CTX#0140VDI40EWS Varia VX48084159
40.40VX4CTXIKC40VDI40EWS Varia VX48084159Текущая
40.40VX4CTXIKC-PLX9740VDI40 ProlineEWS Varia VX497101176
40.40VX4CTXRLIKC-CC440VDI40EWS Varia VX48084159
40.40VX4G250#0140VDI40EWS Varia VX48084163
40.40VX4G250IKC40VDI40EWS Varia VX48084163
40.40VX4G300IKC40VDI40EWS Varia VX48084158,5

Совместимость

Связанные позиции по данным производителя — 51 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 40.40VX4CTXIKC.

Инструмент статический43
