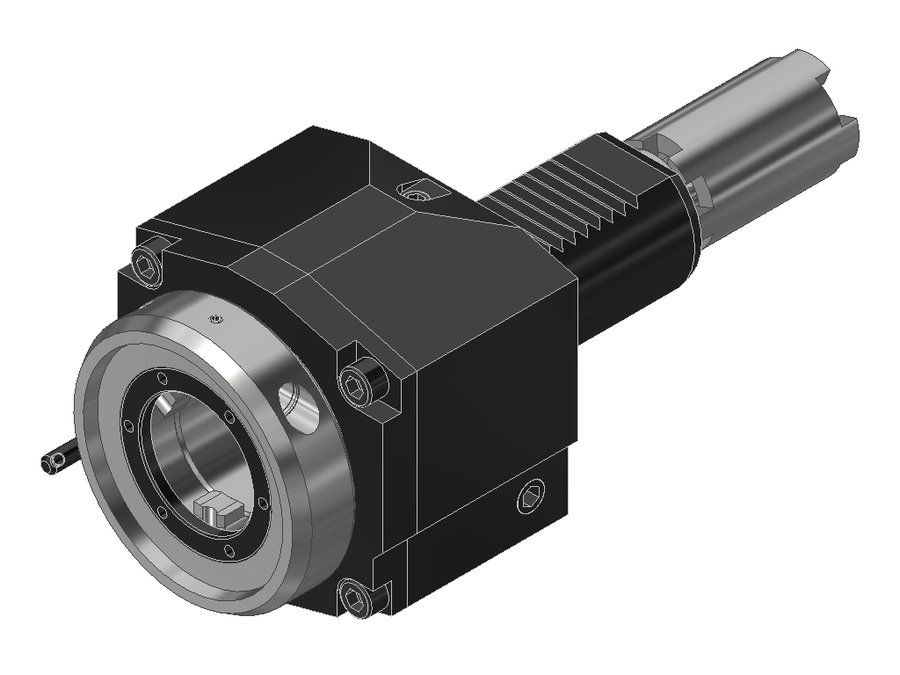

Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4HAASSL40IKC, хвостовик Ø40, система EWS Varia VX4
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.40VX4HAASSL40IKC

Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4HAASSL40IKC, хвостовик Ø40, система EWS Varia VX4

Код интерфейса станкаZYV04000115
Код интерфейса инструментаEWC00400295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводкулачковая муфта
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40
Присоединение инструментаEWS Varia VX4
Функциональная длина84 мм
Вылет LPR88 мм
Масса3,963 кг
Высота85 мм
Общая длина205,55 мм
Заказной номер EWS220830
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент63 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.40VX4HAASSL40IKC в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

  • Смена инструмента менее чем за 20 секунд
  • Управление одной рукой
  • Механическое выталкивание инструмента
  • Зажим адаптеров без боковых усилий
  • Надёжная передача крутящего момента
  • Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
  • Необходимо соблюдать момент затяжки 6 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

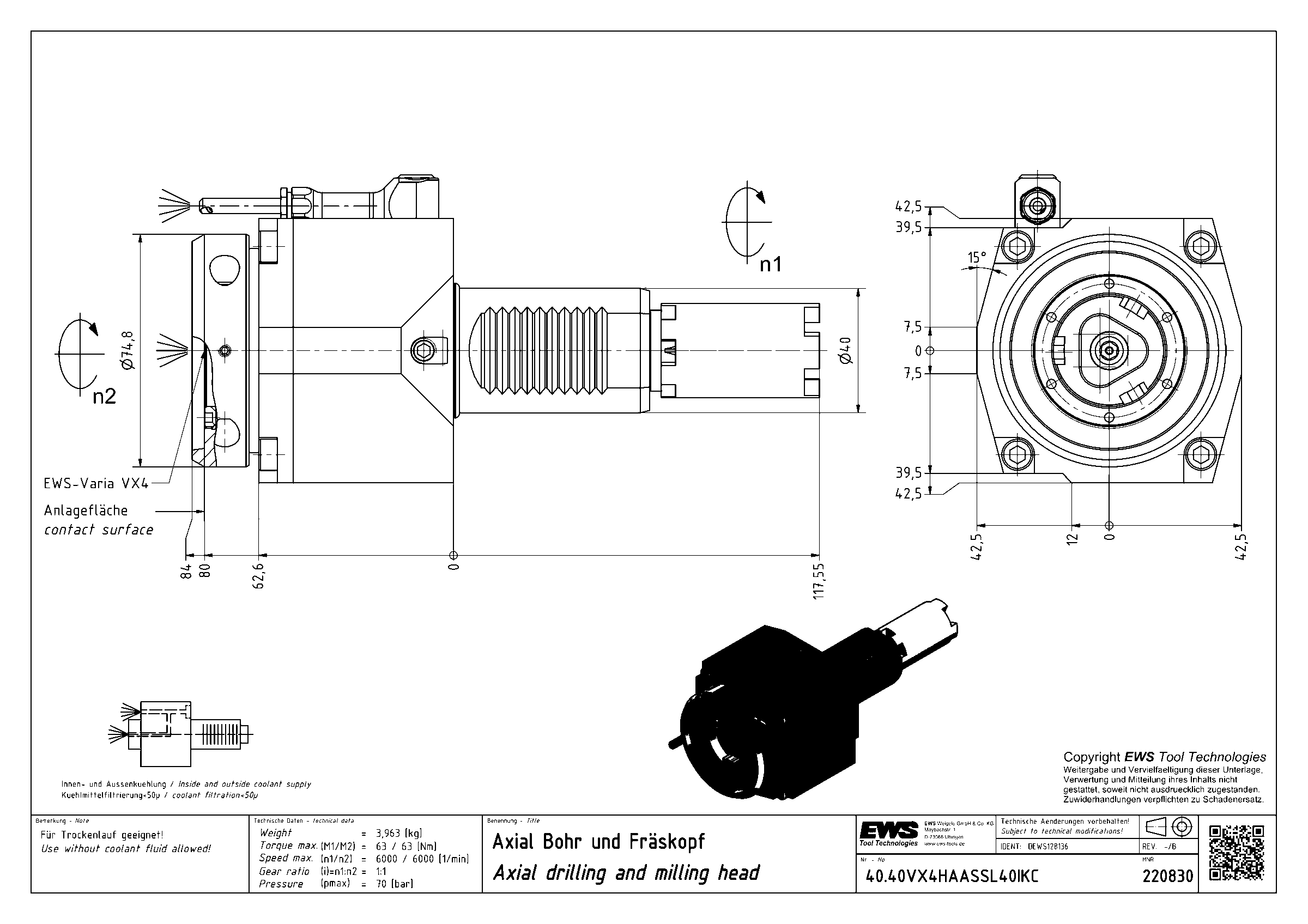

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.40VX4G300IKC40VDI40EWS Varia VX48084158,5
40.40VX4HAASSL20#0140VDI40EWS Varia VX48084188,85
40.40VX4HAASSL20IKC40VDI40EWS Varia VX48488192,85
40.40VX4HAASSL40#0140VDI40EWS Varia VX48488205,55
40.40VX4HAASSL40H#0140VDI40EWS Varia VX48488218,25
40.40VX4HAASSL40HIKC40VDI40EWS Varia VX48488218,25
40.40VX4HAASSL40IKC40VDI40EWS Varia VX48488205,55Текущая
40.40VX4KR548240VDI40EWS Varia VX49397160
40.40VX4KR5482IK40VDI40EWS Varia VX49397160
40.40VX4KR5482IKC40VDI40EWS Varia VX4113117180
40.40VX4KRG25040VDI40EWS Varia VX497101180
40.40VX4KRG250IKC40VDI40EWS Varia VX497101180

Совместимость

Связанные позиции по данным производителя — 51 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 40.40VX4HAASSL40IKC.

Инструмент статический43

  • 27.VX406.35L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX406.35L54SHR, система EWS Varia VX4, отверстие Ø6,35 мм (1/4")
  • 27.VX406L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX406L54SHR, система EWS Varia VX4, отверстие Ø6 мм
  • 27.VX406WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX406WNL16Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL16, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX406WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL60, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX408L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX408L54SHR, система EWS Varia VX4, отверстие Ø8 мм
  • 27.VX408WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX408WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 8
  • 27.VX408WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.VX408WNL19, система EWS Varia VX4, Whistle Notch/Weldon Ø 8
  • 27.VX410L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX410L54SHR, система EWS Varia VX4, отверстие Ø10 мм
  • 27.VX410WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 10
  • 27.VX410WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL26, система EWS Varia VX4, Whistle Notch/Weldon Ø 10
  • 27.VX412.7WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412.7WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 12,7
  • 27.VX412HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412HYDL26, система EWS Varia VX4, гидропатрон Ø12
  • 27.VX412L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX412L54SHR, система EWS Varia VX4, отверстие Ø12 мм
  • 27.VX412WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 12
  • 27.VX412WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 12
  • 27.VX414L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX414L54SHR, система EWS Varia VX4, отверстие Ø14 мм
  • 27.VX414WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX414WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 14
  • 27.VX415.88WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX415.88WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 15,88
  • 27.VX416HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416HYDL26, система EWS Varia VX4, гидропатрон Ø16
  • 27.VX416L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX416L54SHR, система EWS Varia VX4, отверстие Ø16 мм
  • 27.VX416WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 16
  • 27.VX416WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 16
  • 27.VX418L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX418L54SHR, система EWS Varia VX4, отверстие Ø18 мм
  • 27.VX418WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX418WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 18
  • 27.VX420HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420HYDL26, система EWS Varia VX4, гидропатрон Ø20
  • 27.VX420WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 20
  • 27.VX420WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 20
  • 27.VX425WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.VX425WNL33, система EWS Varia VX4, Whistle Notch/Weldon Ø 25
  • 31.VX406L70MIДержавка цанговая EWS 31.VX406L70MI, система EWS Varia VX4, отверстие Ø6 мм
  • 31.VX411L60Державка цанговая EWS 31.VX411L60, система EWS Varia VX4, под цангу 110 4008E (ER11 Ø1-7)
  • 31.VX416L30Державка цанговая EWS 31.VX416L30, система EWS Varia VX4, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX416L50Державка цанговая EWS 31.VX416L50, система EWS Varia VX4, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX416L50MMДержавка цанговая EWS 31.VX416L50MM, система EWS Varia VX4, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX425IML16Державка цанговая EWS 31.VX425IML16, система EWS Varia VX4, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.VX425L28Державка цанговая EWS 31.VX425L28, система EWS Varia VX4, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.VX425L78.5-FCДержавка цанговая EWS 31.VX425L78.5-FC, система EWS Varia VX4, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.VX432L30Державка цанговая EWS 31.VX432L30, система EWS Varia VX4, под цанги ER32 (Ø3–20 мм), код 320 470E
  • 31.VX432L50Державка цанговая EWS 31.VX432L50, система EWS Varia VX4, под цанги ER32 (Ø3–20 мм), код 320 470E
  • 31.VX440L57Державка цанговая EWS 31.VX440L57, система EWS Varia VX4, под цанги ER40 (Ø4–26 мм), код 400 472E

Показаны первые 40 из 43. Остальные — в разделе Инструмент статический.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS.Varia Clean VX4, с двумя защитными крышками
  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100
  • VX4STARTKIT1Набор стартовый Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Набор стартовый Varia EWS VX4STARTKIT2

Запчасти к инструменту2

  • 29.VX4SЗаглушка EWS 29.VX4S, система EWS Varia VX4, стальная
  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5,7 Н·м

Документы по позиции

Для этой позиции документы пока не привязаны.
