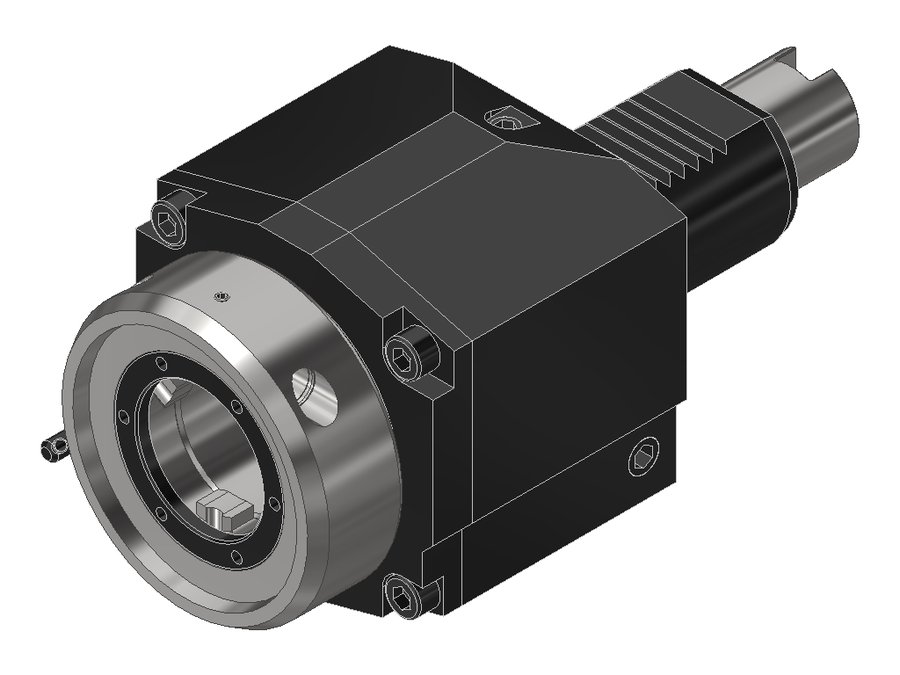

Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4KRG250IKC, хвостовик Ø40, EWS - Varia VX4 - адаптер
EWS · Головки приводные осевые сверлильно-фрезерные EWS для VDI · арт. 40.40VX4KRG250IKC

Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4KRG250IKC, хвостовик Ø40, EWS - Varia VX4 - адаптер

Код интерфейса станкаZYV04000115
Код интерфейса инструментаEWC00400295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводGroove driver
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40
Присоединение инструментаEWS Varia VX4
Функциональная длина97 мм
Вылет LPR101 мм
Масса4,41 кг
Высота85 мм
Общая длина180 мм
Заказной номер EWS212687
Передаточное отношение1:1
Макс. частота вращения5000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент63 Н·м

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS для VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.40VX4HAASSL40HIKC40VDI40EWS Varia VX48488218,25
40.40VX4HAASSL40IKC40VDI40EWS Varia VX48488205,55
40.40VX4KR548240VDI40EWS Varia VX49397160
40.40VX4KR5482IK40VDI40EWS Varia VX49397160
40.40VX4KR5482IKC40VDI40EWS Varia VX4113117180
40.40VX4KRG25040VDI40EWS Varia VX497101180
40.40VX4KRG250IKC40VDI40EWS Varia VX497101180Текущая
40.40VX4KRG250IKCW40VDI40EWS Varia VX497101180
40.40VX4KRG40040VDI40EWS Varia VX49397174,5
40.40VX4KRLB2540VDI40EWS Varia VX49397198
40.40VX4KRLVL3EK40VDI40EWS Varia VX4101105215
40.40VX4KRVL3IKCX9740VDI40EWS Varia VX497101201
Показать ещё · всего в серии 315

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.40VX4KRG250IKC.

Принадлежности и оснастка для настройки инструмента4

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
