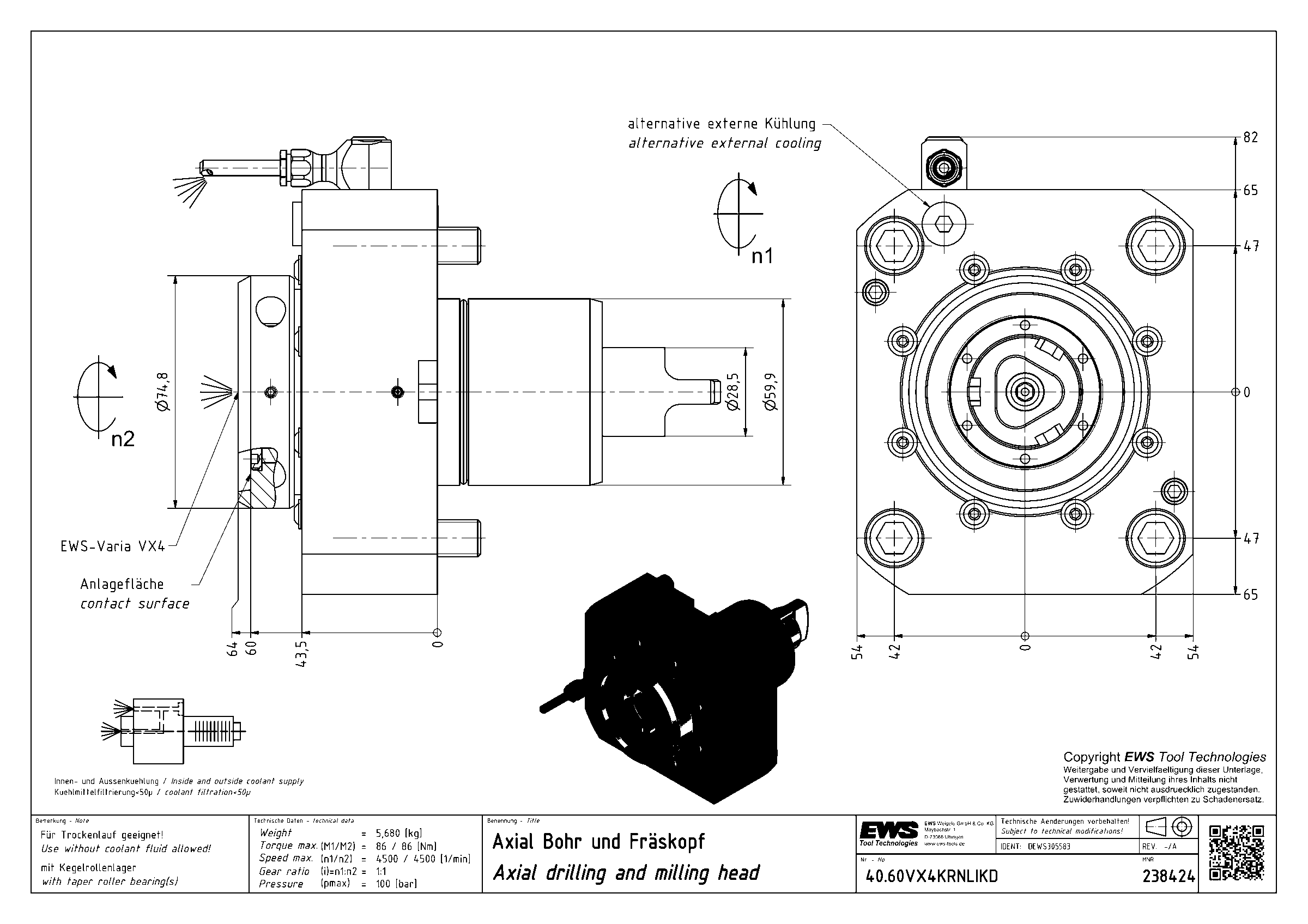

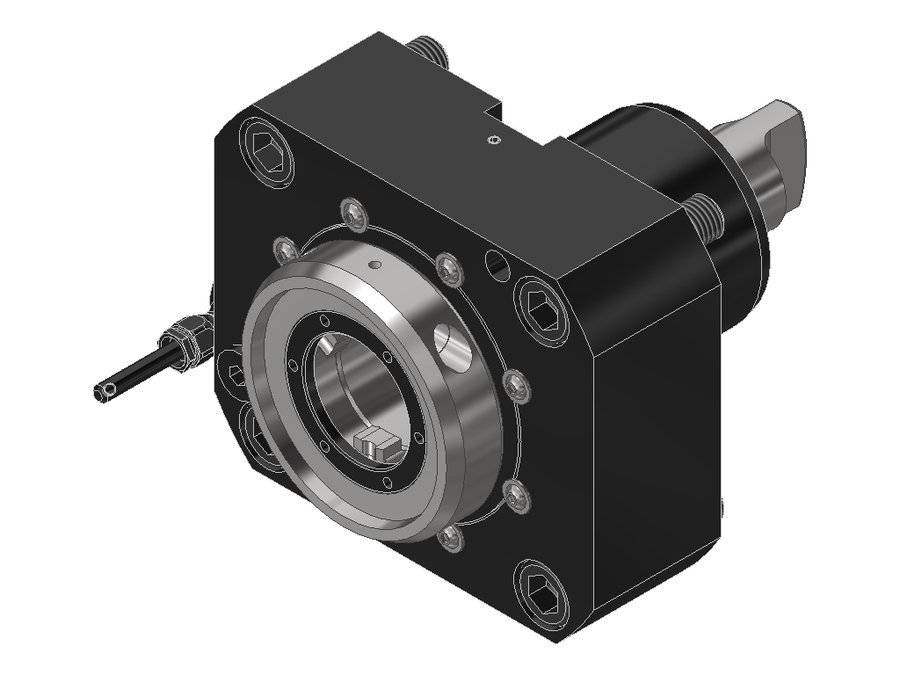

Головка приводная осевая сверлильно-фрезерная EWS 40.60VX4KRNLIKD, хвостовик Ø60, система EWS Varia VX4
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.60VX4KRNLIKD

Головка приводная осевая сверлильно-фрезерная EWS 40.60VX4KRNLIKD, хвостовик Ø60, система EWS Varia VX4

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB084B6015
Код интерфейса инструментаEWC00400295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ100 бар
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениенейтральное
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментаEWS Varia VX4
Функциональная длина60 мм
Вылет LPR64 мм
Масса5,68 кг
Высота108 мм
Общая длина155 мм
Заказной номер EWS238424
Передаточное отношение1:1
Макс. частота вращения4500 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент86 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.60VX4KRNLIKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

  • Смена инструмента менее чем за 20 секунд
  • Управление одной рукой
  • Механическое выталкивание инструмента
  • Зажим адаптеров без боковых усилий
  • Надёжная передача крутящего момента
  • Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
  • Необходимо соблюдать момент затяжки 6 Н·м

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.60VX3DYNLTK7060BMT60 DMG MoriEWS Varia VX3111,5206,5—
40.60VX3DZNLIKTK7060BMT60 DMG MoriEWS Varia VX3111,5206,5—
40.60VX3DZNLTK7060BMT60 DMG MoriEWS Varia VX3111,5206,5—
40.60VX4EX508BMT60BMT60A Takisawa-TaiwanEWS Varia VX46013964
40.60VX4EX508BMTIK60BMT60A Takisawa-TaiwanEWS Varia VX46013964
40.60VX4KRNL60BMT60 DMG MoriEWS Varia VX46015564
40.60VX4KRNLIKD60BMT60 DMG MoriEWS Varia VX46015564Текущая
40.60VX4LB2000BMT60BMT60B OkumaEWS Varia VX46312967
40.60VX4LB2000BMTIKD60BMT60B OkumaEWS Varia VX46312967
40.60VX4LT3000V1660BMT60B OkumaEWS Varia VX46317767
40.60VX4LT3000V16IKD60BMT60B OkumaEWS Varia VX46317767
40.60VX4NLHSD1260BMT60 DMG MoriEWS Varia VX46015564
