EWS · Головки приводные осевые сверлильно-фрезерные EWS для BMT · арт. 40.60VX4EX508BMT

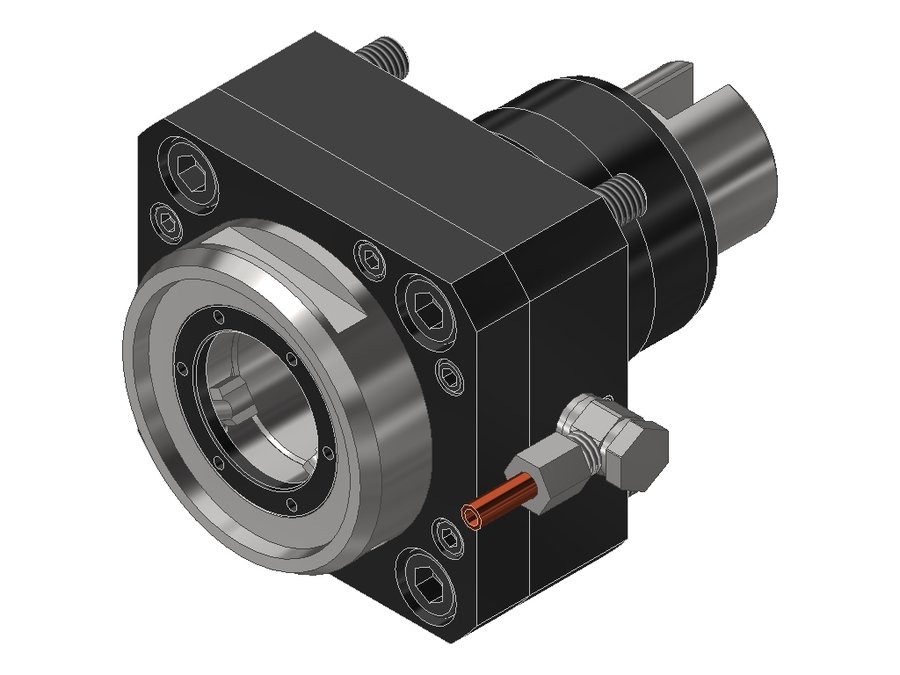

Головка приводная осевая сверлильно-фрезерная EWS 40.60VX4EX508BMT, хвостовик Ø60, EWS - Varia VX4 - адаптер
| Код интерфейса станка | FLB070B6015 |
|---|---|
| Код интерфейса инструмента | EWC00400295 |
| Подвод СОЖ | наружный |
| Привод | Groove driver |
| Диаметр хвостовика | 60 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT60A Takisawa-Taiwan |
| Присоединение инструмента | EWS Varia VX4 |
| Функциональная длина | 60 мм |
| Вылет LPR | 64 мм |
| Масса | 4,111 кг |
| Высота | 92 мм |
| Общая длина | 139 мм |
| Заказной номер EWS | 160644 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia VX4 |
| Макс. крутящий момент | 50 Н·м |
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS для BMT — 282 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Общая длина, мм | Вылет LPR, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.60V5NLP | 60 | BMT60D DMG Mori | EWS Varia V5 | 83,5 | 174,5 | 83,5 | |
| 40.60V5NLPIKD | 60 | BMT60D DMG Mori | EWS Varia V5 | 83,5 | 174,5 | 83,5 | |
| 40.60VX3DYNLIKTK70 | 60 | BMT60 DMG Mori | EWS Varia VX3 | 111,5 | 206,5 | — | |
| 40.60VX3DYNLTK70 | 60 | BMT60 DMG Mori | EWS Varia VX3 | 111,5 | 206,5 | — | |
| 40.60VX3DZNLIKTK70 | 60 | BMT60 DMG Mori | EWS Varia VX3 | 111,5 | 206,5 | — | |
| 40.60VX3DZNLTK70 | 60 | BMT60 DMG Mori | EWS Varia VX3 | 111,5 | 206,5 | — | |
| 40.60VX4EX508BMT | 60 | BMT60A Takisawa-Taiwan | EWS Varia VX4 | 60 | 139 | 64 | Текущая |
| 40.60VX4EX508BMTIK | 60 | BMT60A Takisawa-Taiwan | EWS Varia VX4 | 60 | 139 | 64 | |
| 40.60VX4KRNL | 60 | BMT60 DMG Mori | EWS Varia VX4 | 60 | 155 | 64 | |
| 40.60VX4KRNLIKD | 60 | BMT60 DMG Mori | EWS Varia VX4 | 60 | 155 | 64 | |
| 40.60VX4LB2000BMT | 60 | BMT60B Okuma | EWS Varia VX4 | 63 | 129 | 67 | |
| 40.60VX4LB2000BMTIKD | 60 | BMT60B Okuma | EWS Varia VX4 | 63 | 129 | 67 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.60VX4EX508BMT.
Принадлежности и оснастка для настройки инструмента3
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
- VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
- VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2
Запчасти к инструменту1
- VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
