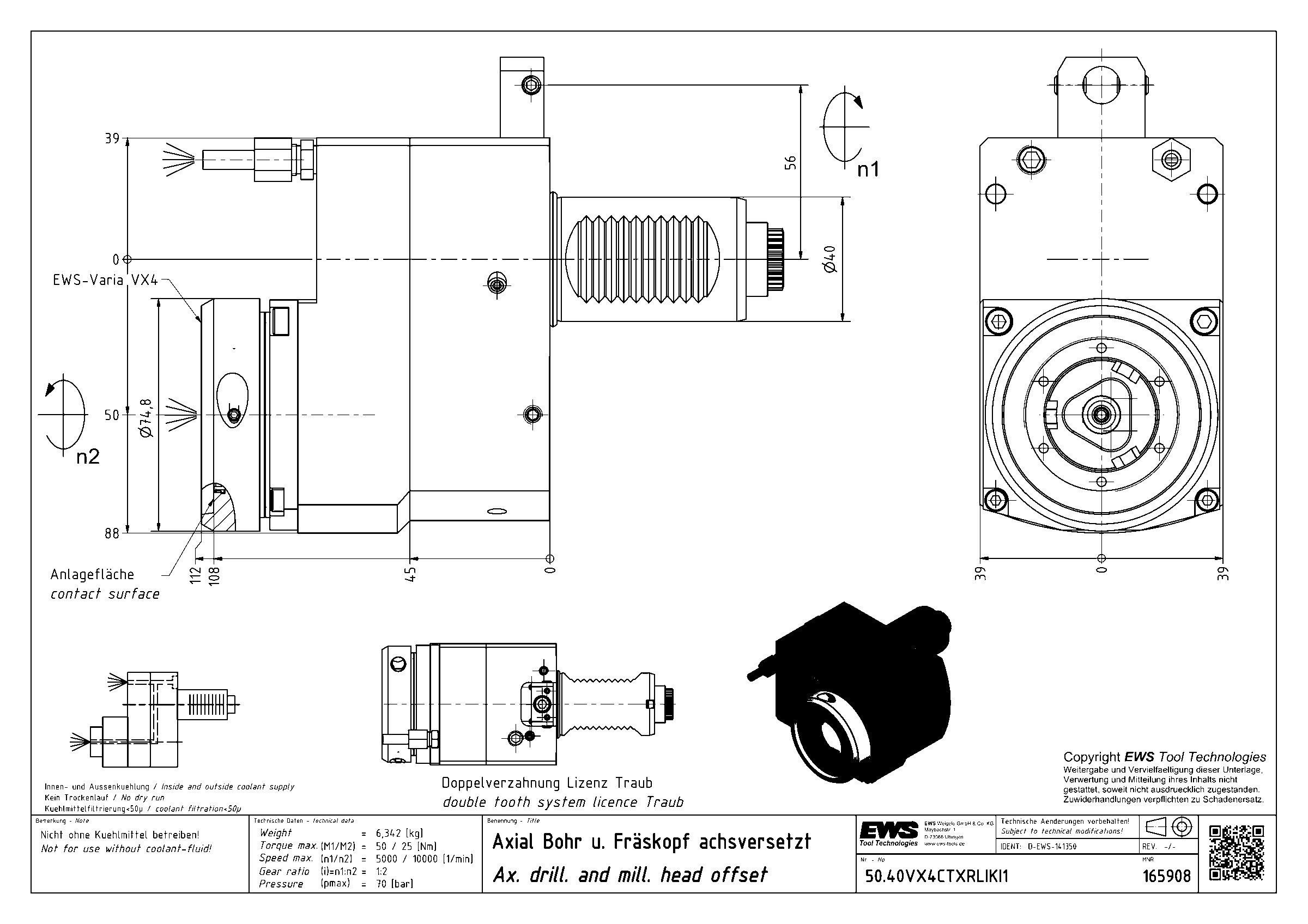

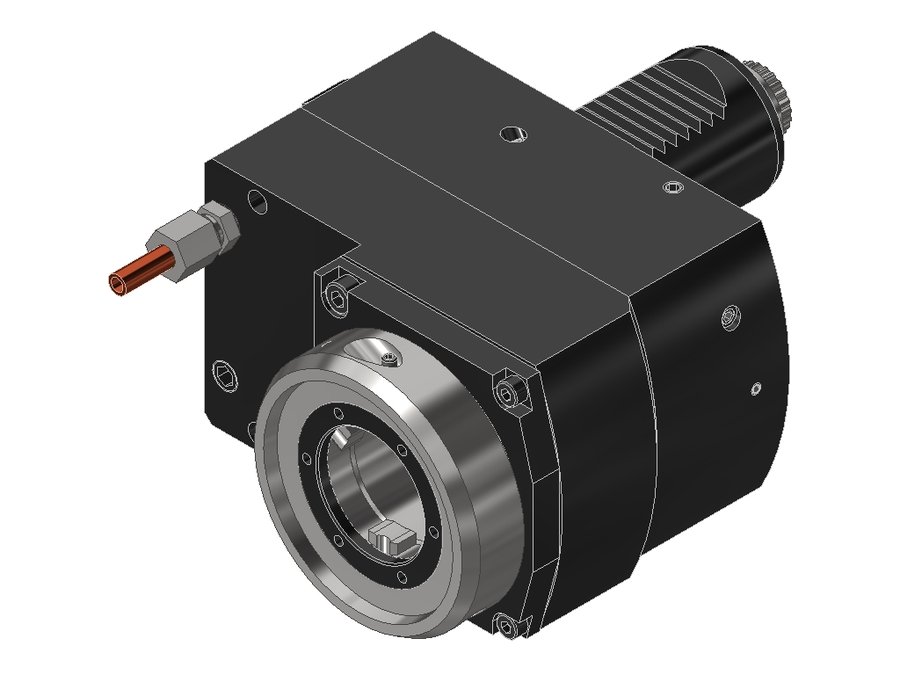

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40VX4CTXRLIKI1, хвостовик Ø40, система EWS Varia VX4
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 50.40VX4CTXRLIKI1

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40VX4CTXRLIKI1, хвостовик Ø40, система EWS Varia VX4

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV04000115
Код интерфейса инструментаEWC00400295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаEWS Varia VX4
Функциональная длина108 мм
Вылет LPR112 мм
Масса6,342 кг
Высота78 мм
Общая длина187 мм
Ширина127 мм
Заказной номер EWS165908
Радиальная высота39 мм
Радиальная ширина39 мм
Передаточное отношение1:2
Макс. частота вращения5000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.40VX4CTXRLIKI1 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

  • Смена инструмента менее чем за 20 секунд
  • Управление одной рукой
  • Механическое выталкивание инструмента
  • Зажим адаптеров без боковых усилий
  • Надёжная передача крутящего момента
  • Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
  • Необходимо соблюдать момент затяжки 6 Н·м

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.

  • Максимальное давление СОЖ 70 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.40VX3MP610RIK40VDI40EWS Varia VX3103107168
50.40VX3MPW200R40VDI40EWS Varia VX38185163
50.40VX3MPW200RIK40VDI40EWS Varia VX38185163
50.40VX4CTXRLI140VDI40EWS Varia VX4100104179
50.40VX4CTXRLI1TFL40VDI40EWS Varia VX4100104179
50.40VX4CTXRLI1TFR40VDI40EWS Varia VX4100104179
50.40VX4CTXRLIKI140VDI40EWS Varia VX4108112187Текущая
50.40VX4CTXRLIKI1AP42.540VDI40EWS Varia VX4108112187
50.40VX4CTXRLIKI1TFL40VDI40EWS Varia VX4122,5126,5201,5
50.40VX4G250RLIKDI1W40VDI40EWS Varia VX481,585,5164,5
50.40VX4HAASSL40LI140VDI40EWS Varia VX4111115232,55
50.40VX4KR5482RI240VDI40EWS Varia VX4107111174
