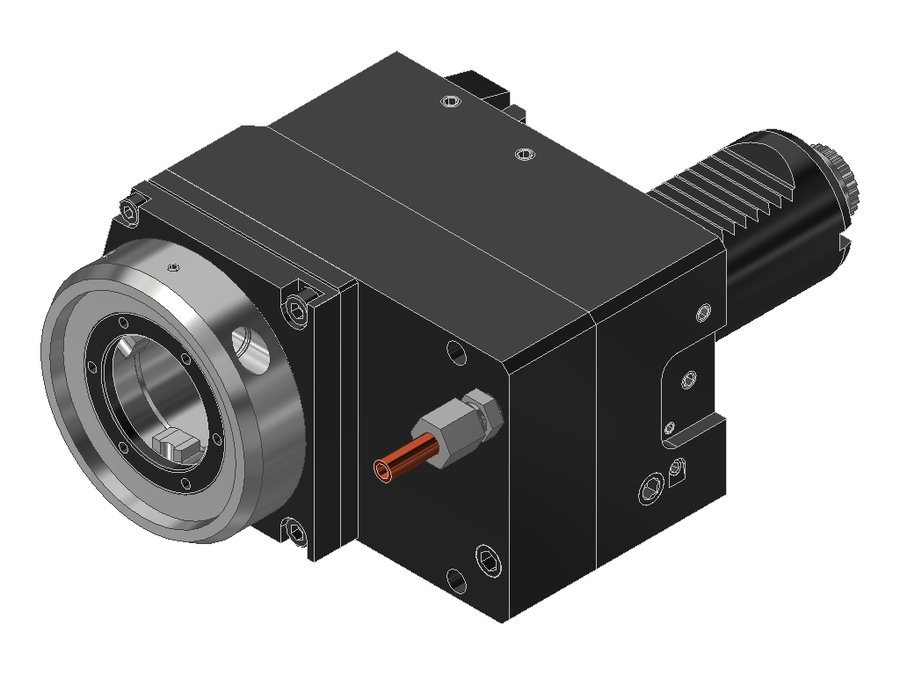

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40VX4CTXRLIKI1AP42.5, хвостовик Ø40, EWS - Varia VX4 - адаптер
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI · арт. 50.40VX4CTXRLIKI1AP42.5

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40VX4CTXRLIKI1AP42.5, хвостовик Ø40, EWS - Varia VX4 - адаптер

Система фиксации в гнездеупорная планка (регулируемая)
Код интерфейса станкаZYV04000115
Код интерфейса инструментаEWC00400295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаEWS Varia VX4
Функциональная длина108 мм
Вылет LPR112 мм
Масса6,365 кг
Высота78 мм
Общая длина187 мм
Ширина127 мм
Заказной номер EWS237344
Радиальная высота39 мм
Радиальная ширина39 мм
Передаточное отношение1:2
Макс. частота вращения5000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.40VX3MPW200R40VDI40EWS Varia VX38185163
50.40VX3MPW200RIK40VDI40EWS Varia VX38185163
50.40VX4CTXRLI140VDI40EWS Varia VX4100104179
50.40VX4CTXRLI1TFL40VDI40EWS Varia VX4100104179
50.40VX4CTXRLI1TFR40VDI40EWS Varia VX4100104179
50.40VX4CTXRLIKI140VDI40EWS Varia VX4108112187
50.40VX4CTXRLIKI1AP42.540VDI40EWS Varia VX4108112187Текущая
50.40VX4CTXRLIKI1TFL40VDI40EWS Varia VX4122,5126,5201,5
50.40VX4G250RLIKDI1W40VDI40EWS Varia VX481,585,5164,5
50.40VX4HAASSL40LI140VDI40EWS Varia VX4111115232,55
50.40VX4KR5482RI240VDI40EWS Varia VX4107111174
50.40VX4KRCTXRLI240VDI40EWS Varia VX4107111186
Показать ещё · всего в серии 157

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.40VX4CTXRLIKI1AP42.5.

Принадлежности и оснастка для настройки инструмента4

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
