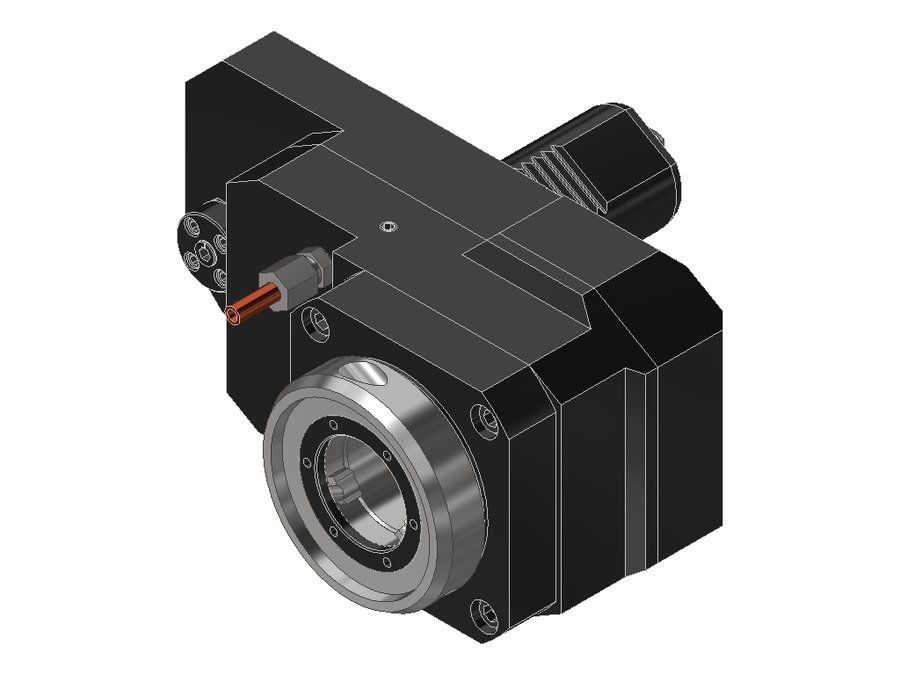

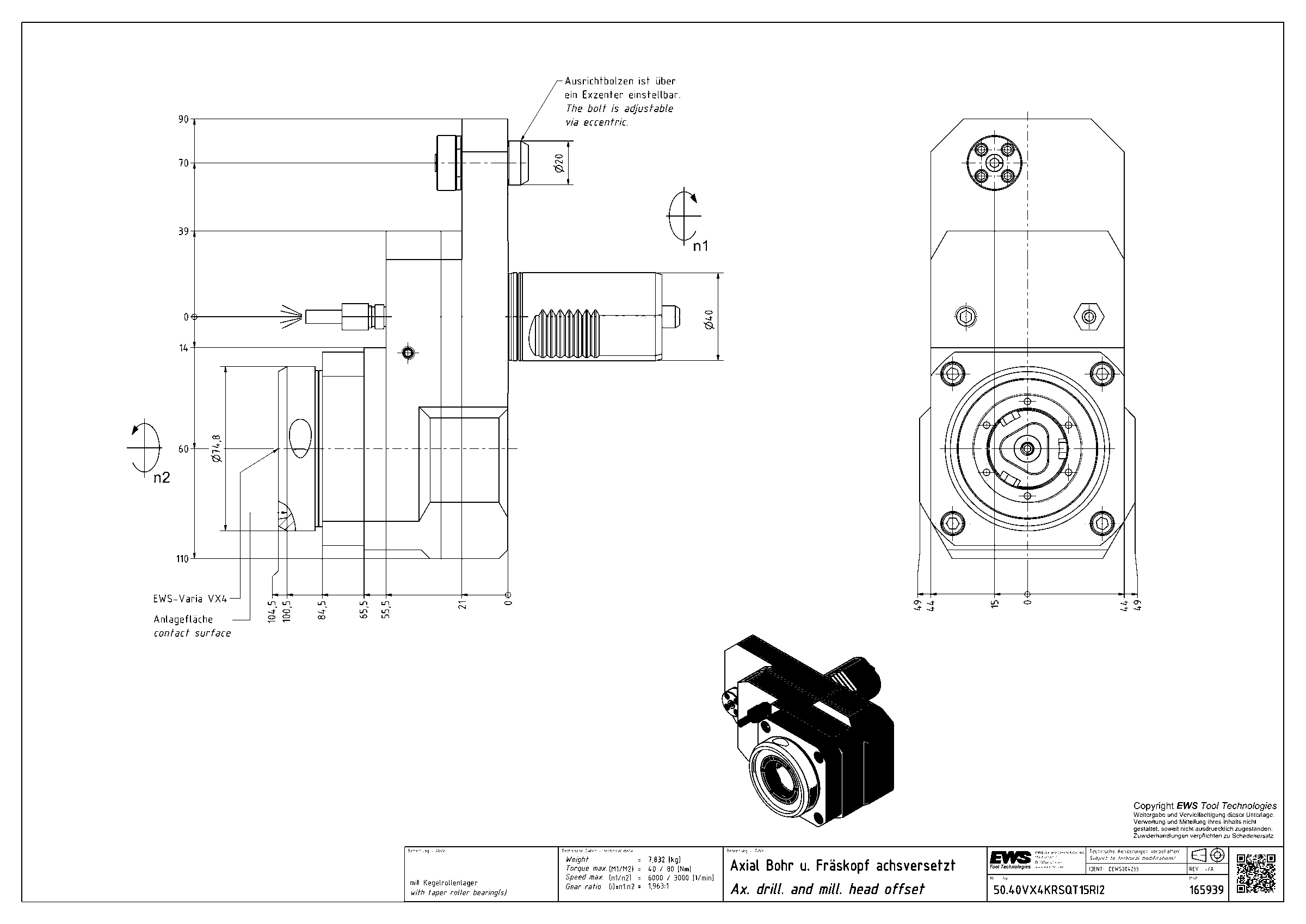

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40VX4KRSQT15RI2, хвостовик Ø40, система EWS Varia VX4
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 50.40VX4KRSQT15RI2

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40VX4KRSQT15RI2, хвостовик Ø40, система EWS Varia VX4

Система фиксации в гнездеэксцентриковый штифт (регулируемый)
Код интерфейса станкаZYV04000315
Код интерфейса инструментаEWC00400295
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40, хвостовик повёрнут на 30°
Присоединение инструментаEWS Varia VX4
Функциональная длина100,5 мм
Вылет LPR104,5 мм
Масса7,832 кг
Высота98 мм
Общая длина182,5 мм
Ширина149 мм
Заказной номер EWS165939
Радиальная высота49 мм
Радиальная ширина39 мм
Передаточное отношение1,963:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент40 Н·м
Функциональная ширина60 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.40VX4KRSQT15RI2 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

  • Смена инструмента менее чем за 20 секунд
  • Управление одной рукой
  • Механическое выталкивание инструмента
  • Зажим адаптеров без боковых усилий
  • Надёжная передача крутящего момента
  • Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
  • Необходимо соблюдать момент затяжки 6 Н·м

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.40VX4G250RLIKDI1W40VDI40EWS Varia VX481,585,5164,5
50.40VX4HAASSL40LI140VDI40EWS Varia VX4111115232,55
50.40VX4KR5482RI240VDI40EWS Varia VX4107111174
50.40VX4KRCTXRLI240VDI40EWS Varia VX4107111186
50.40VX4KRCTXRLIKI240VDI40EWS Varia VX4107111186
50.40VX4KRCTXRLIKI2TFR40VDI40EWS Varia VX4107111186
50.40VX4KRSQT15RI240VDI40, хвостовик повёрнут на 30°EWS Varia VX4100,5104,5182,5Текущая
50.40VX4KRTOEMRIKI240VDI40EWS Varia VX4107111179
50.40VX4MP620L40VDI40EWS Varia VX48387165
50.40VX4MP620R40VDI40EWS Varia VX496100178
50.40VX4MP620RI140VDI40EWS Varia VX4111115193
50.40VX4MP620RIK40VDI40EWS Varia VX4111115193
