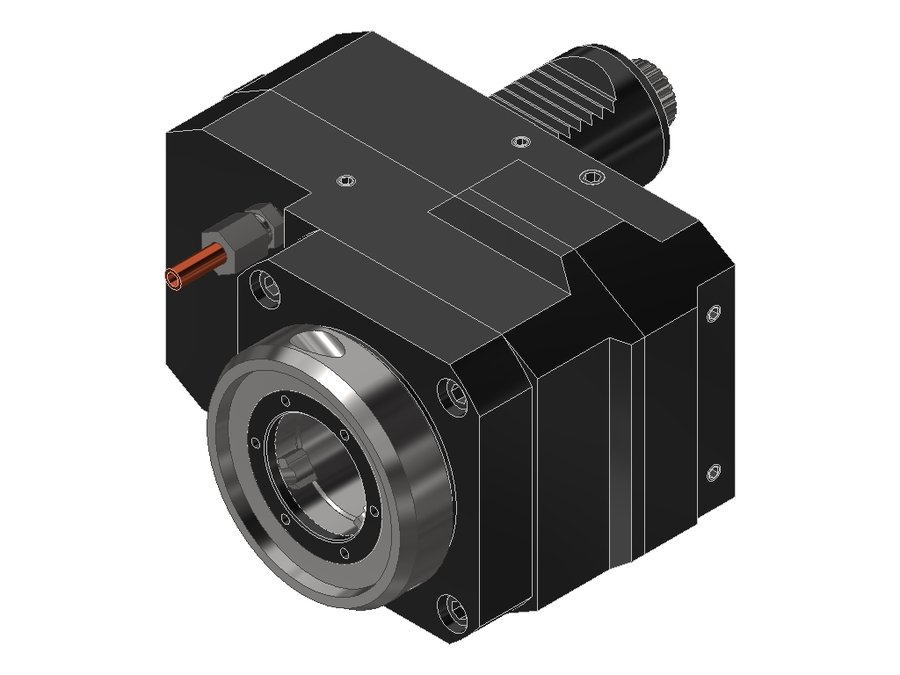

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40VX4KRCTXRLIKI2, хвостовик Ø40, EWS - Varia VX4 - адаптер
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI · арт. 50.40VX4KRCTXRLIKI2

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40VX4KRCTXRLIKI2, хвостовик Ø40, EWS - Varia VX4 - адаптер

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV04000115
Код интерфейса инструментаEWC00400295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаEWS Varia VX4
Функциональная длина107 мм
Вылет LPR111 мм
Масса7,639 кг
Высота98 мм
Общая длина186 мм
Ширина149 мм
Заказной номер EWS165925
Радиальная высота49 мм
Радиальная ширина39 мм
Передаточное отношение1,963:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент40 Н·м
Функциональная ширина60 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.40VX4CTXRLIKI1AP42.540VDI40EWS Varia VX4108112187
50.40VX4CTXRLIKI1TFL40VDI40EWS Varia VX4122,5126,5201,5
50.40VX4G250RLIKDI1W40VDI40EWS Varia VX481,585,5164,5
50.40VX4HAASSL40LI140VDI40EWS Varia VX4111115232,55
50.40VX4KR5482RI240VDI40EWS Varia VX4107111174
50.40VX4KRCTXRLI240VDI40EWS Varia VX4107111186
50.40VX4KRCTXRLIKI240VDI40EWS Varia VX4107111186Текущая
50.40VX4KRCTXRLIKI2TFR40VDI40EWS Varia VX4107111186
50.40VX4KRSQT15RI240VDI40 shaft rotated 30°EWS Varia VX4100,5104,5182,5
50.40VX4KRTOEMRIKI240VDI40EWS Varia VX4107111179
50.40VX4MP620L40VDI40EWS Varia VX48387165
50.40VX4MP620R40VDI40EWS Varia VX496100178
Показать ещё · всего в серии 157

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.40VX4KRCTXRLIKI2.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • MW-VDI40Приспособление монтажное EWS MW-VDI40, MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
