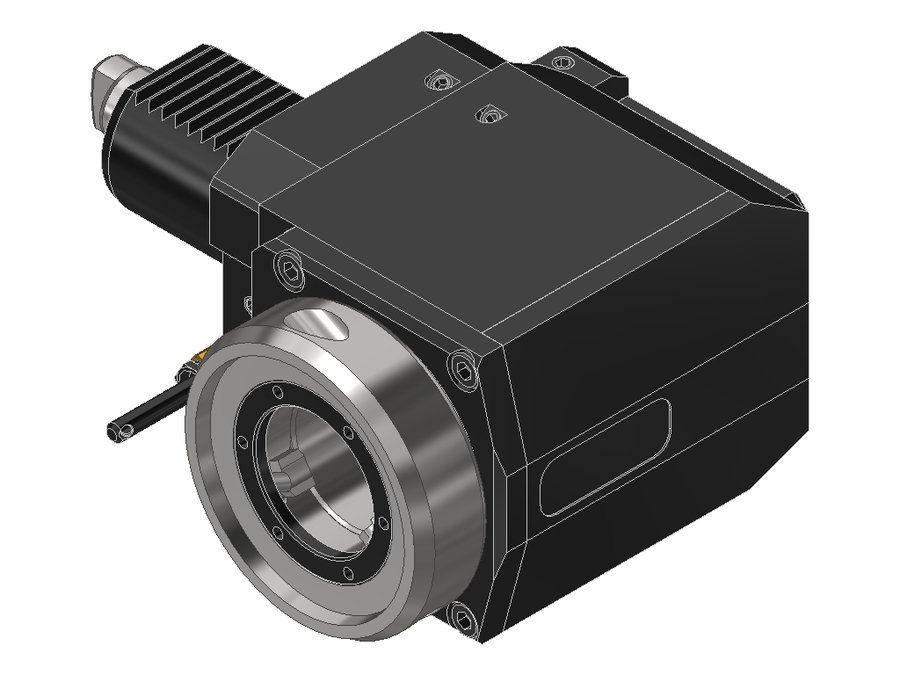

Головка приводная радиальная сверлильно-фрезерная EWS 60.40VX41809LIKD, хвостовик Ø40, EWS - Varia VX4 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.40VX41809LIKD

Головка приводная радиальная сверлильно-фрезерная EWS 60.40VX41809LIKD, хвостовик Ø40, EWS - Varia VX4 - адаптер

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV04000115
Код интерфейса инструментаEWC00400295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениелевое
Присоединение к станкуVDI40
Присоединение инструментаEWS Varia VX4
Функциональная длина65 мм
Вылет LPR103 мм
Масса5,405 кг
Высота76 мм
Общая длина175 мм
Ширина134,5 мм
Заказной номер EWS237591
Радиальная высота38 мм
Радиальная ширина58 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент63 Н·м
Функциональная ширина72,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.40VX4SQT15RIKD40VDI40 shaft rotated 30°EWS Varia VX4130168246
60.40VX4SQT15RIKD-CC440VDI40 shaft rotated 30°EWS Varia VX4130168246
60.40VX4VL3L#0140VDI40EWS Varia VX475113213
60.40VX4VL3LIKD#0140VDI40EWS Varia VX475113213
60.40VX4VL3LIKDI140VDI40EWS Varia VX475113213
60.40VX4VLHP3LIKD40VDI40EWS Varia VX475113198
60.40VX41809LIKD40VDI40EWS Varia VX465103175Текущая
60.40VX41809R40VDI40EWS Varia VX465103175
60.40VX41809RIKD40VDI40EWS Varia VX465103175
60.40VX41809RLIKDGLPIN56X100#0140VDI40EWS Varia VX4100141,5213,5
60.40VX41809RLPIN56X100#0140VDI40EWS Varia VX4100138210
60.40VX4180928ML40VDI40EWS Varia VX490128220
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.40VX41809LIKD.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • MW-VDI40Приспособление монтажное EWS MW-VDI40, MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
