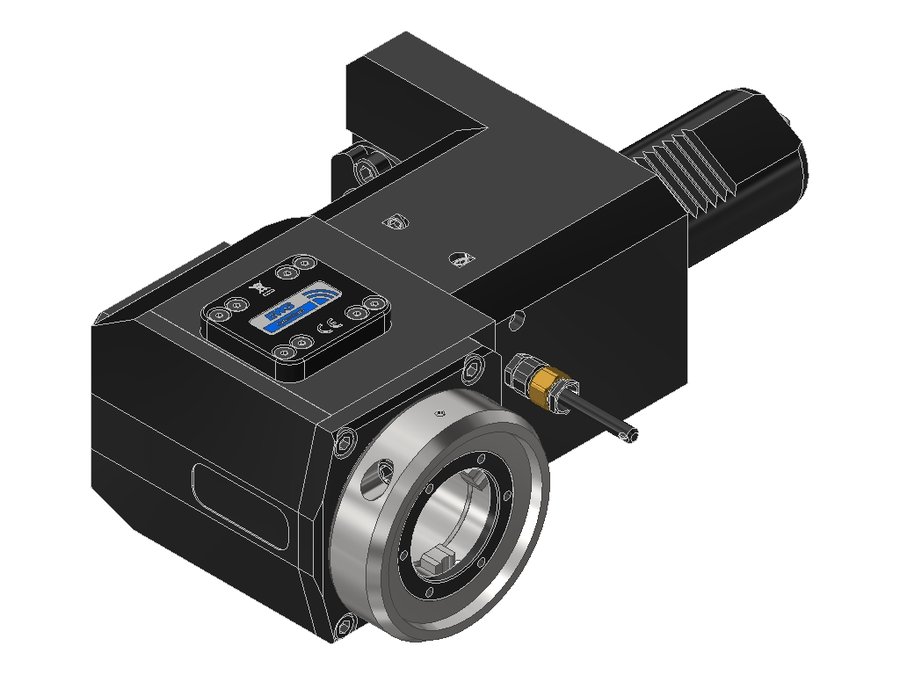

Головка приводная радиальная сверлильно-фрезерная EWS 60.40VX4SQT15RIKD-CC4, хвостовик Ø40, EWS - Varia VX4 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.40VX4SQT15RIKD-CC4

Головка приводная радиальная сверлильно-фрезерная EWS 60.40VX4SQT15RIKD-CC4, хвостовик Ø40, EWS - Varia VX4 - адаптер

Код интерфейса станкаZYV04000315
Код интерфейса инструментаEWC00400295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40 shaft rotated 30°
Присоединение инструментаEWS Varia VX4
Функциональная длина130 мм
Вылет LPR168 мм
Масса8,718 кг
Высота76 мм
Общая длина246 мм
Ширина134,5 мм
Заказной номер EWS227722
Радиальная высота38 мм
Радиальная ширина58 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент63 Н·м
Функциональная ширина72,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.40VX4MP620R#0140VDI40EWS Varia VX4130168246
60.40VX4MP620RIKD#0140VDI40EWS Varia VX4130168246
60.40VX4SQT10RIKDX10040VDI40 shaft rotated 30°EWS Varia VX4100138199
60.40VX4SQT10RX100#0140VDI40 shaft rotated 30°EWS Varia VX4100138199
60.40VX4SQT15R#0140VDI40 shaft rotated 30°EWS Varia VX4130168246
60.40VX4SQT15RIKD40VDI40 shaft rotated 30°EWS Varia VX4130168246
60.40VX4SQT15RIKD-CC440VDI40 shaft rotated 30°EWS Varia VX4130168246Текущая
60.40VX4VL3L#0140VDI40EWS Varia VX475113213
60.40VX4VL3LIKD#0140VDI40EWS Varia VX475113213
60.40VX4VL3LIKDI140VDI40EWS Varia VX475113213
60.40VX4VLHP3LIKD40VDI40EWS Varia VX475113198
60.40VX41809LIKD40VDI40EWS Varia VX465103175
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.40VX4SQT15RIKD-CC4.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
