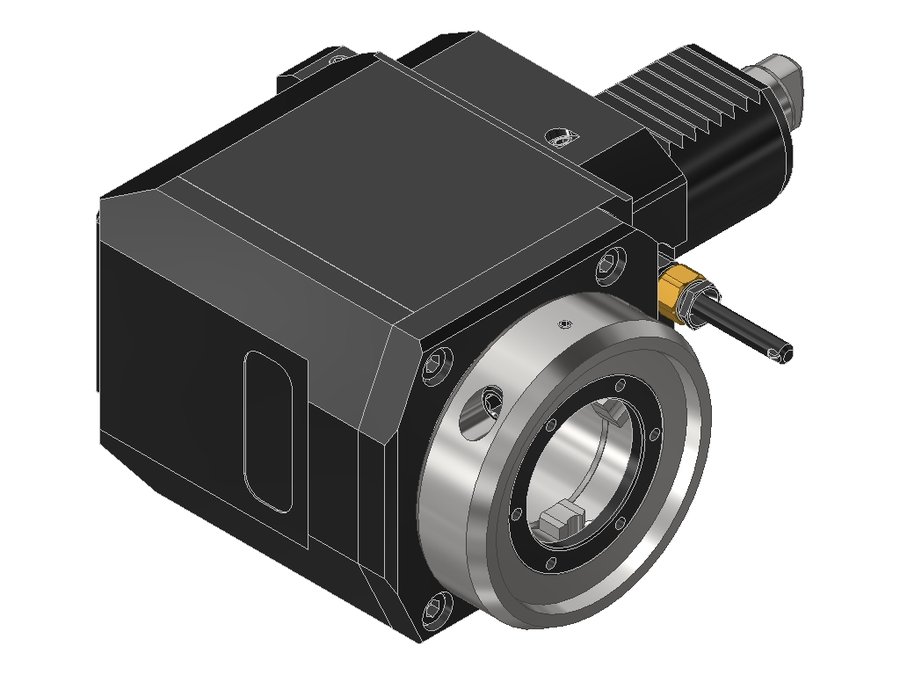

Головка приводная радиальная сверлильно-фрезерная EWS 60.40VX4KR1809R, хвостовик Ø40, EWS - Varia VX4 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.40VX4KR1809R

Головка приводная радиальная сверлильно-фрезерная EWS 60.40VX4KR1809R, хвостовик Ø40, EWS - Varia VX4 - адаптер

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV04000115
Код интерфейса инструментаEWC00400295
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаEWS Varia VX4
Функциональная длина65 мм
Вылет LPR106,5 мм
Масса5,707 кг
Высота82 мм
Общая длина178,5 мм
Ширина128,5 мм
Заказной номер EWS233437
Радиальная высота41 мм
Радиальная ширина52 мм
Передаточное отношение1:1
Макс. частота вращения5000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент63 Н·м
Функциональная ширина72,5 мм

Описание

Головка приводная радиальная сверлильно-фрезерная

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

  • Смена инструмента менее чем за 20 секунд
  • Управление одной рукой
  • Механическое выталкивание инструмента
  • Зажим адаптеров без боковых усилий
  • Надёжная передача крутящего момента
  • Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
  • Необходимо соблюдать момент затяжки 6 Н·м

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

Полигональное соединение вал–ступица
Новейшие серии наших инструментальных систем оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

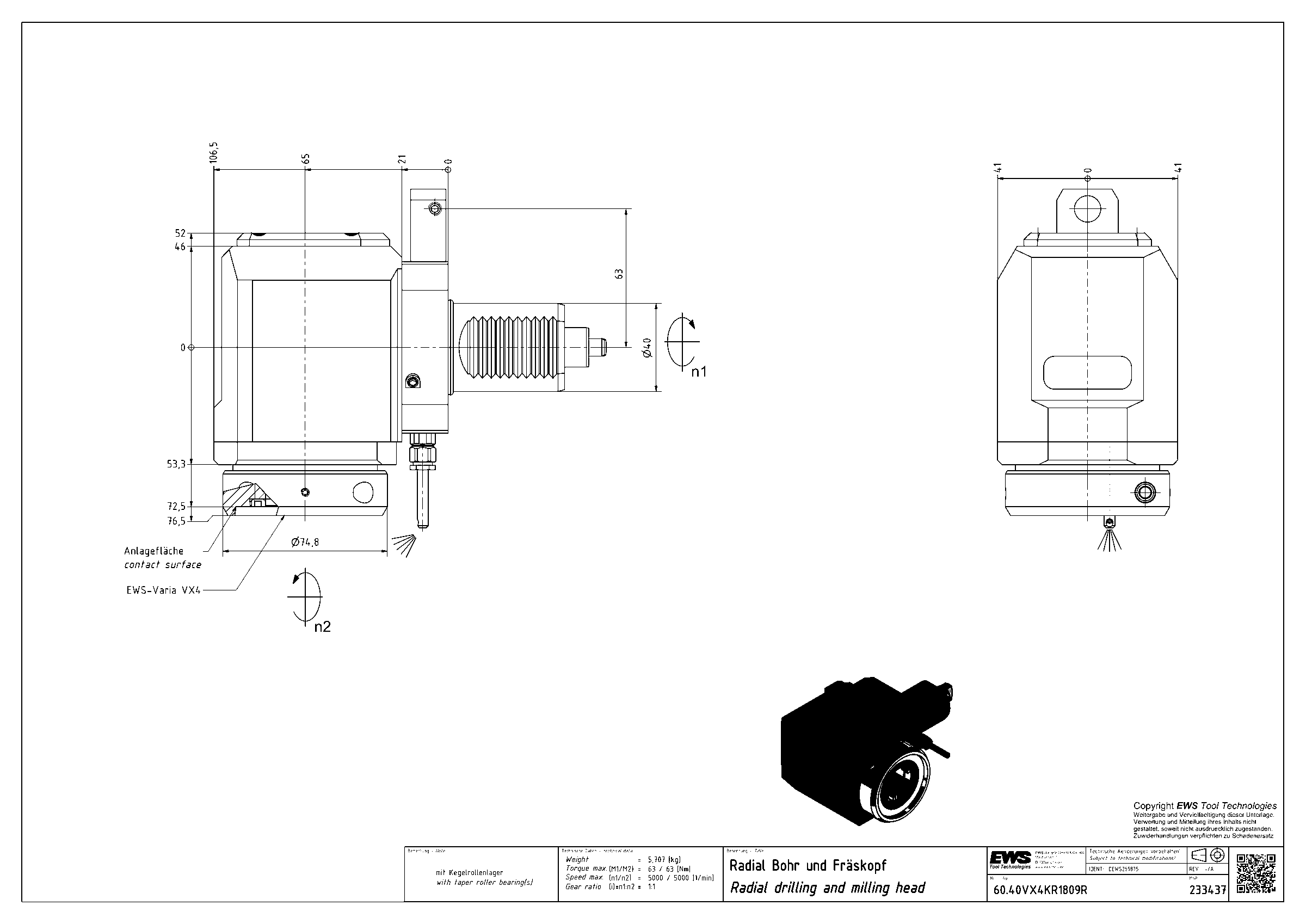

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.40VX4HAASSL40HLIKD40VDI40EWS Varia VX465103233,25
60.40VX4HAASSL40L#0140VDI40EWS Varia VX465103220,55
60.40VX4HAASSL40LI1#0140VDI40EWS Varia VX465103220,55
60.40VX4HAASSL40LIKD#0140VDI40EWS Varia VX465103220,55
60.40VX4KCTXRL#0140VDI40EWS Varia VX465103178
60.40VX4KCTXRLIKD#0140VDI40EWS Varia VX465103178
60.40VX4KR1809R40VDI40EWS Varia VX465106,5178,5Текущая
60.40VX4KR1809RIKD40VDI40EWS Varia VX465106,5178,5
60.40VX4KRCTXRL#0140VDI40EWS Varia VX4———
60.40VX4KRCTXRLI2#0140VDI40EWS Varia VX4100141,5216,5
60.40VX4KRCTXRLIKD40VDI40EWS Varia VX4100141,5216,5
60.40VX4KRCTXRLIKDI2#0140VDI40EWS Varia VX4100141,5216,5
Показать ещё · всего в серии 694
