EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.40VX4HAASSL40L#01

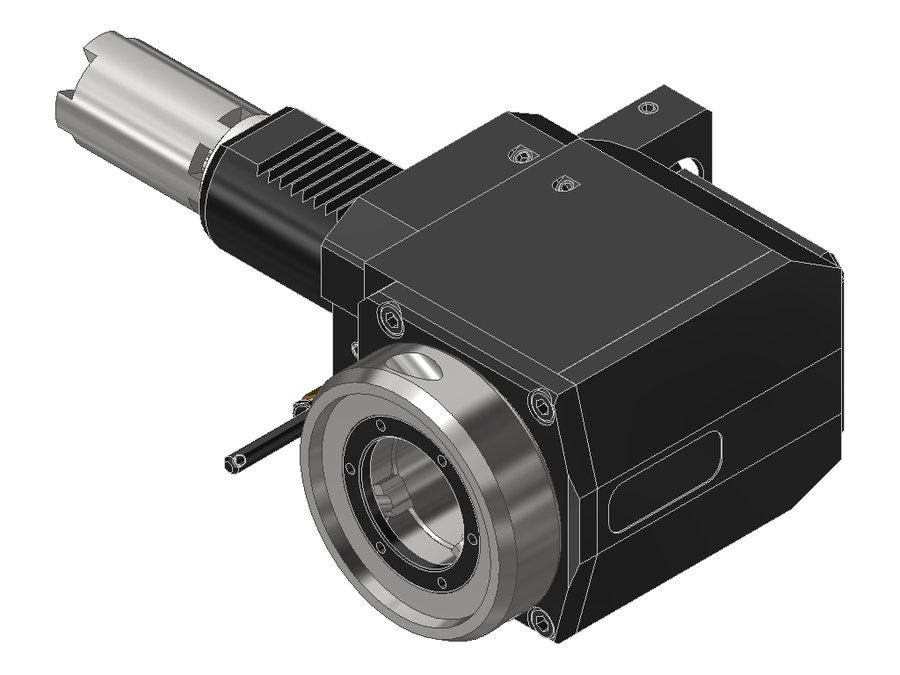

Головка приводная радиальная сверлильно-фрезерная EWS 60.40VX4HAASSL40L#01, хвостовик Ø40, EWS - Varia VX4 - адаптер
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | EWC00400295 |
| Подвод СОЖ | наружный |
| Привод | кулачковая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | левое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | EWS Varia VX4 |
| Функциональная длина | 65 мм |
| Вылет LPR | 103 мм |
| Масса | 5,67 кг |
| Высота | 76 мм |
| Общая длина | 220,55 мм |
| Ширина | 128,5 мм |
| Заказной номер EWS | 224744 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 52 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia VX4 |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 72,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.40VX4G400RLIKDV | 40 | VDI40 | EWS Varia VX4 | — | — | — | |
| 60.40VX4HAASSL20L#01 | 40 | VDI40 | EWS Varia VX4 | 65 | 103 | 207,85 | |
| 60.40VX4HAASSL20LI1#01 | 40 | VDI40 | EWS Varia VX4 | 65 | 103 | 207,85 | |
| 60.40VX4HAASSL20LIKD | 40 | VDI40 | EWS Varia VX4 | 65 | 103 | 207,85 | |
| 60.40VX4HAASSL40HL#01 | 40 | VDI40 | EWS Varia VX4 | 65 | 103 | 233,25 | |
| 60.40VX4HAASSL40HLIKD | 40 | VDI40 | EWS Varia VX4 | 65 | 103 | 233,25 | |
| 60.40VX4HAASSL40L#01 | 40 | VDI40 | EWS Varia VX4 | 65 | 103 | 220,55 | Текущая |
| 60.40VX4HAASSL40LI1#01 | 40 | VDI40 | EWS Varia VX4 | 65 | 103 | 220,55 | |
| 60.40VX4HAASSL40LIKD#01 | 40 | VDI40 | EWS Varia VX4 | 65 | 103 | 220,55 | |
| 60.40VX4KCTXRL#01 | 40 | VDI40 | EWS Varia VX4 | 65 | 103 | 178 | |
| 60.40VX4KCTXRLIKD#01 | 40 | VDI40 | EWS Varia VX4 | 65 | 103 | 178 | |
| 60.40VX4KR1809R | 40 | VDI40 | EWS Varia VX4 | 65 | 106,5 | 178,5 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.40VX4HAASSL40L#01.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
- MW-VDI40Приспособление монтажное EWS MW-VDI40, MW-VDI40
- UMB100Приспособление монтажное EWS UMB100, UMB100
- VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
- VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2
Запчасти к инструменту1
- VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
