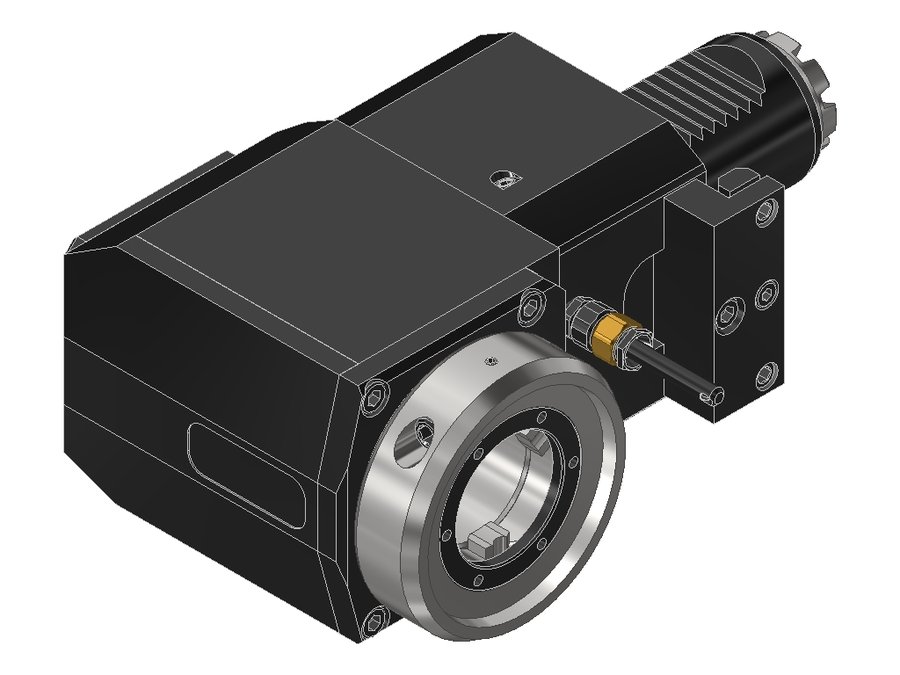

Головка приводная радиальная сверлильно-фрезерная EWS 60.40VX4LTOEMRLIKDX100, хвостовик Ø40, EWS - Varia VX4 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.40VX4LTOEMRLIKDX100

Головка приводная радиальная сверлильно-фрезерная EWS 60.40VX4LTOEMRLIKDX100, хвостовик Ø40, EWS - Varia VX4 - адаптер

Система фиксации в гнездеупорная планка (регулируемая)
Код интерфейса станкаZYV04000115
Код интерфейса инструментаEWC00400295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводкулачковая муфта
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаEWS Varia VX4
Функциональная длина100 мм
Вылет LPR138 мм
Масса3,993 кг
Высота76 мм
Общая длина206 мм
Ширина134,5 мм
Заказной номер EWS231259
Радиальная высота38 мм
Радиальная ширина58 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент63 Н·м
Функциональная ширина72,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.40VX4LDCTXRLIKDTFR40VDI40EWS Varia VX4120158233
60.40VX4LDCTXRLIKDTFR-PL#0140VDI40 ProlineEWS Varia VX4120158233
60.40VX4LDCTXRLTF40VDI40EWS Varia VX4120158233
60.40VX4LDCTXRLTF-PL40VDI40 ProlineEWS Varia VX4120158233
60.40VX4LT15RL#0140VDI40EWS Varia VX490128221
60.40VX4LT15RLIKD40VDI40EWS Varia VX490128221
60.40VX4LTOEMRLIKDX10040VDI40EWS Varia VX4100138206Текущая
60.40VX4LTOEMRLX100#0140VDI40EWS Varia VX4100138206
60.40VX4LVT300RIKD40VDI40EWS Varia VX465103196
60.40VX4MP620R#0140VDI40EWS Varia VX4130168246
60.40VX4MP620RIKD#0140VDI40EWS Varia VX4130168246
60.40VX4SQT10RIKDX10040VDI40 shaft rotated 30°EWS Varia VX4100138199
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.40VX4LTOEMRLIKDX100.

Принадлежности и оснастка для настройки инструмента4

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
