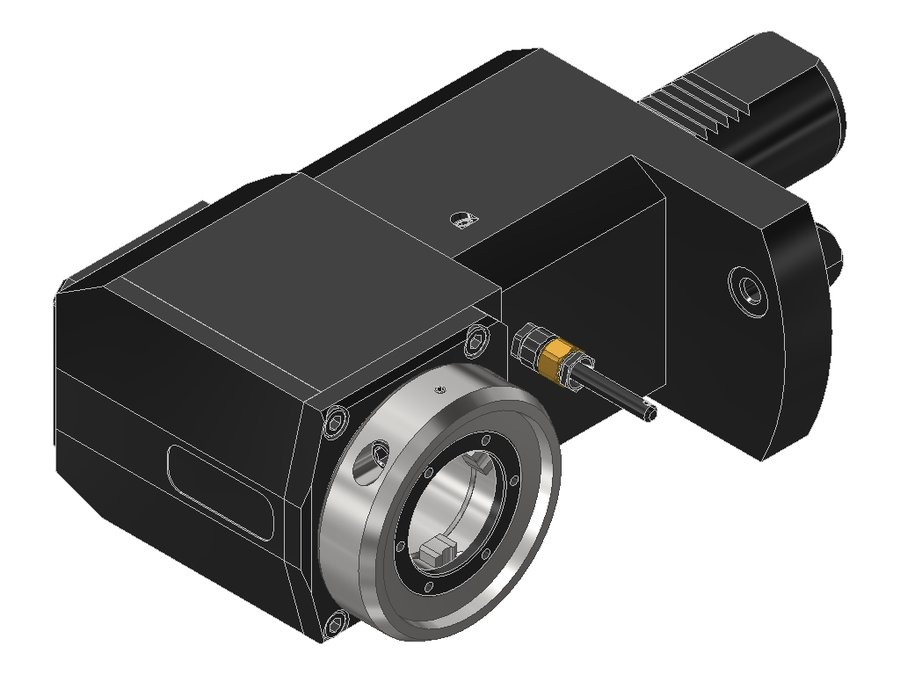

Головка приводная радиальная сверлильно-фрезерная EWS 60.40VX4MP620R#01, хвостовик Ø40, EWS - Varia VX4 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.40VX4MP620R#01

Головка приводная радиальная сверлильно-фрезерная EWS 60.40VX4MP620R#01, хвостовик Ø40, EWS - Varia VX4 - адаптер

Система фиксации в гнездештифт
Код интерфейса станкаZYV04000415
Код интерфейса инструментаEWC00400295
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаEWS Varia VX4
Функциональная длина130 мм
Вылет LPR168 мм
Масса8,538 кг
Высота76 мм
Общая длина246 мм
Ширина128,5 мм
Заказной номер EWS224770
Радиальная высота38 мм
Радиальная ширина52 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент63 Н·м
Функциональная ширина72,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.40VX4LDCTXRLTF-PL40VDI40 ProlineEWS Varia VX4120158233
60.40VX4LT15RL#0140VDI40EWS Varia VX490128221
60.40VX4LT15RLIKD40VDI40EWS Varia VX490128221
60.40VX4LTOEMRLIKDX10040VDI40EWS Varia VX4100138206
60.40VX4LTOEMRLX100#0140VDI40EWS Varia VX4100138206
60.40VX4LVT300RIKD40VDI40EWS Varia VX465103196
60.40VX4MP620R#0140VDI40EWS Varia VX4130168246Текущая
60.40VX4MP620RIKD#0140VDI40EWS Varia VX4130168246
60.40VX4SQT10RIKDX10040VDI40 shaft rotated 30°EWS Varia VX4100138199
60.40VX4SQT10RX100#0140VDI40 shaft rotated 30°EWS Varia VX4100138199
60.40VX4SQT15R#0140VDI40 shaft rotated 30°EWS Varia VX4130168246
60.40VX4SQT15RIKD40VDI40 shaft rotated 30°EWS Varia VX4130168246
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.40VX4MP620R#01.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • MW-VDI40-MP610Приспособление монтажное EWS MW-VDI40-MP610, MW-VDI40 for MP610
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
