EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.45VX3TC600FIKDGLX85

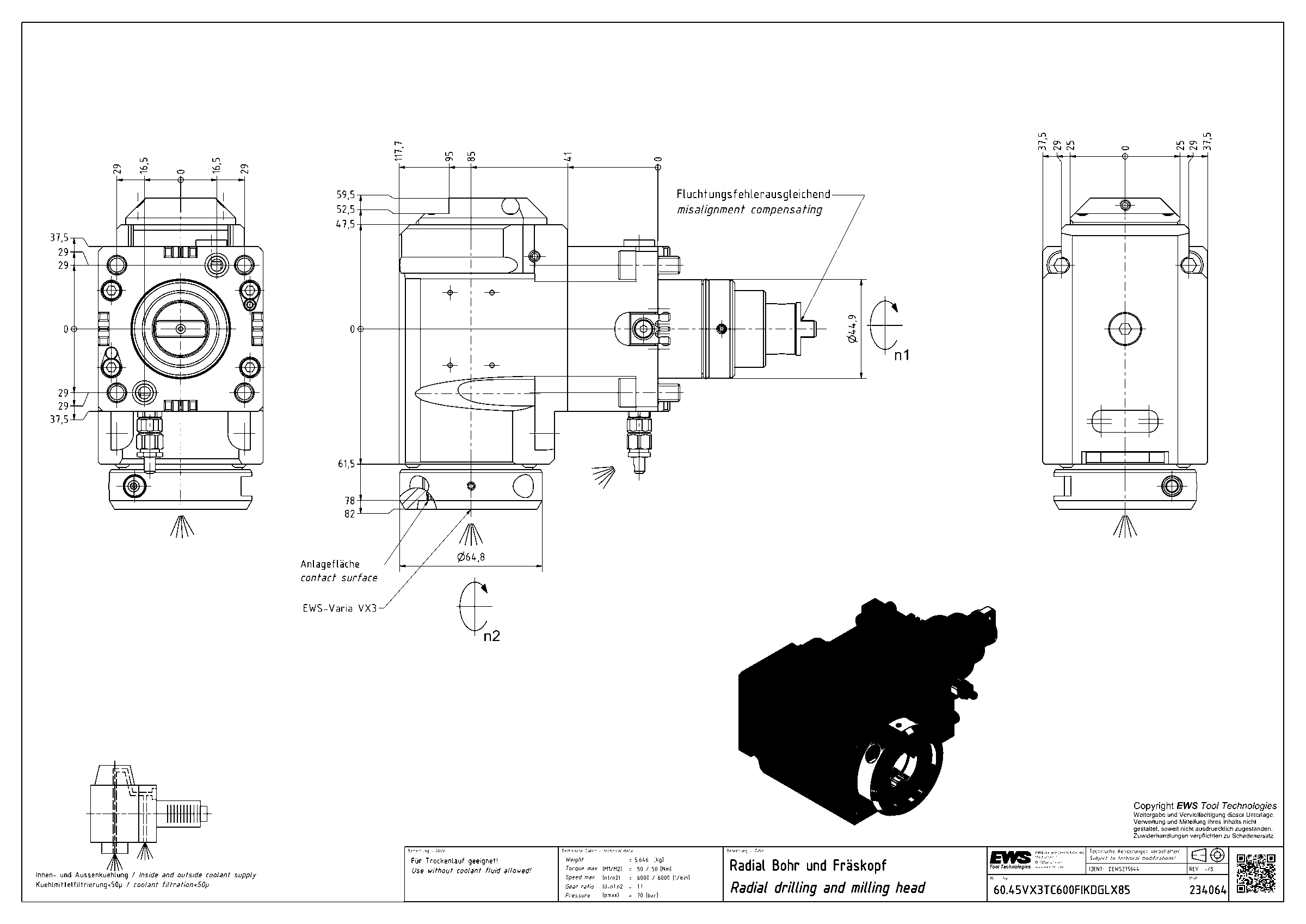

Головка приводная радиальная сверлильно-фрезерная EWS 60.45VX3TC600FIKDGLX85, хвостовик Ø45, EWS - Varia VX3 - адаптер
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB058A4515 |
| Код интерфейса инструмента | EWC00300295 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 45 мм |
| Исполнение | правое |
| Присоединение к станку | BMT45 |
| Присоединение инструмента | EWS Varia VX3 |
| Функциональная длина | 85 мм |
| Вылет LPR | 117,7 мм |
| Масса | 5,646 кг |
| Высота | 75 мм |
| Общая длина | 189,7 мм |
| Ширина | 137,5 мм |
| Заказной номер EWS | 234064 |
| Радиальная ширина | 59,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia VX3 |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 78 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.45VX3DBND1809IKDX65 | 45 | BMT45A | EWS Varia VX3 | 65 | 100,5 | 176,5 | |
| 60.45VX3KRBND1809I2 | 45 | BMT45A | EWS Varia VX3 | 55 | 89 | 165 | |
| 60.45VX3KRBND1809IKDX65 | 45 | BMT45A | EWS Varia VX3 | 65 | 100,5 | 176,5 | |
| 60.45VX3KRBND1809X65 | 45 | BMT45A | EWS Varia VX3 | 65 | 100,5 | 176,5 | |
| 60.45VX3TC600FGLX85 | 45 | BMT45 | EWS Varia VX3 | 85 | 117,7 | 189,7 | |
| 60.45VX3TC600FIKDGLX65#01 | 45 | BMT45 | EWS Varia VX3 | 85 | 97,7 | 169,7 | |
| 60.45VX3TC600FIKDGLX85 | 45 | BMT45 | EWS Varia VX3 | 85 | 117,7 | 189,7 | Текущая |
| 60.45VX31809PFGL | 45 | BMT45 | EWS Varia VX3 | 65 | 97,7 | 181,7 | |
| 60.45VX31809PFGLX85 | 45 | BMT45 | EWS Varia VX3 | 85 | 117,7 | 201,7 | |
| 60.45VX31809PFIKDGL | 45 | BMT45 | EWS Varia VX3 | 65 | 97,7 | 181,7 | |
| 60.45VX31809PFIKDGLX85 | 45 | BMT45 | EWS Varia VX3 | 85 | 117,7 | 201,7 | |
| 60.54VX4BND1809 | 54 | BMT54 Miyano | EWS Varia VX4 | 90 | 133 | 205 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.45VX3TC600FIKDGLX85.
Принадлежности и оснастка для настройки инструмента3
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
- VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2
Запчасти к инструменту1
- VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
