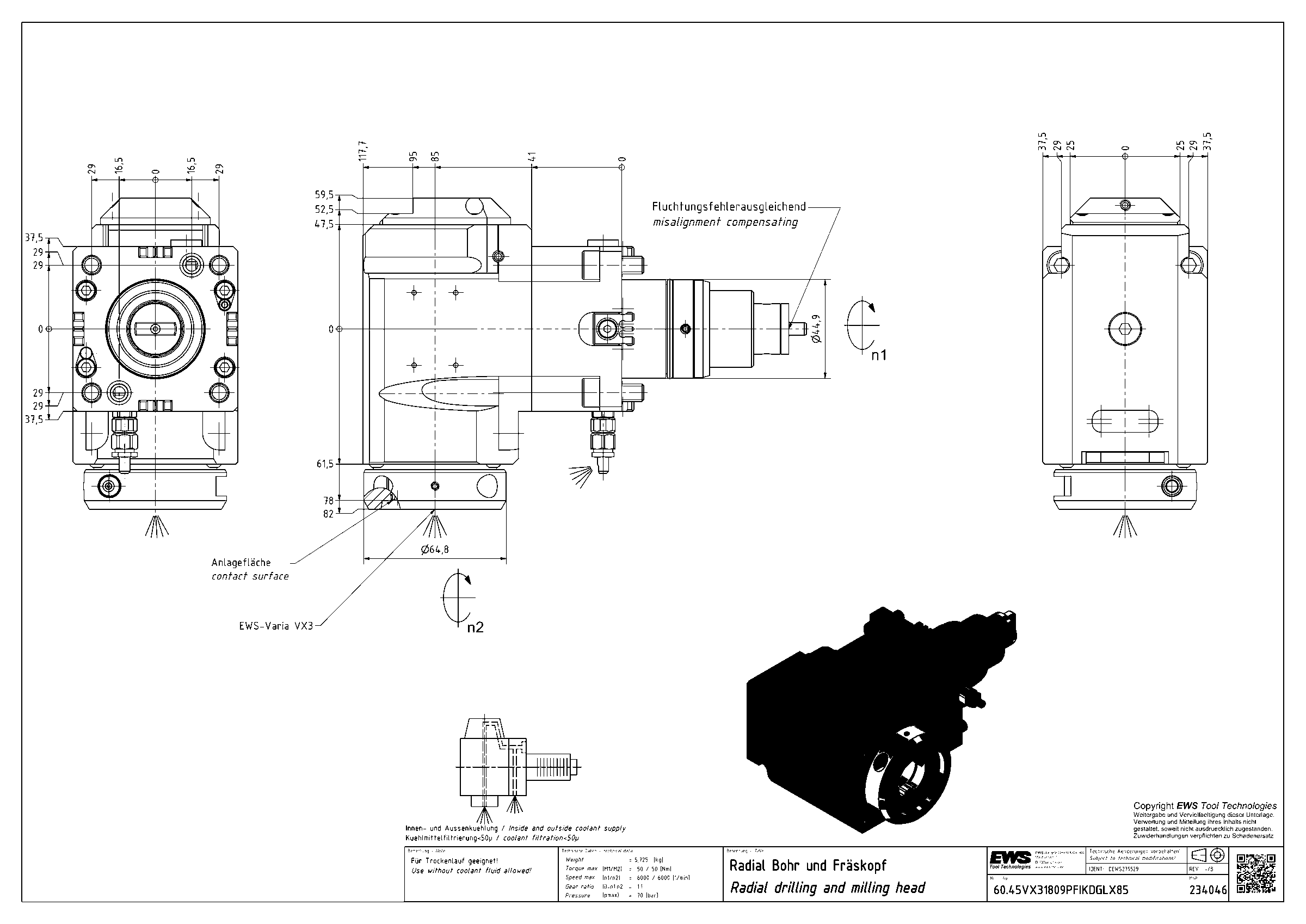

Головка приводная радиальная сверлильно-фрезерная EWS 60.45VX31809PFIKDGLX85, хвостовик Ø45, EWS - Varia VX3 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.45VX31809PFIKDGLX85

Головка приводная радиальная сверлильно-фрезерная EWS 60.45VX31809PFIKDGLX85, хвостовик Ø45, EWS - Varia VX3 - адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB058A4515
Код интерфейса инструментаEWC00300295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика45 мм
Исполнениеправое
Присоединение к станкуBMT45
Присоединение инструментаEWS Varia VX3
Функциональная длина85 мм
Вылет LPR117,7 мм
Масса5,725 кг
Высота75 мм
Общая длина201,7 мм
Ширина137,5 мм
Заказной номер EWS234046
Радиальная ширина59,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент50 Н·м
Функциональная ширина78 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.45VX3TC600FGLX8545BMT45EWS Varia VX385117,7189,7
60.45VX3TC600FIKDGLX65#0145BMT45EWS Varia VX38597,7169,7
60.45VX3TC600FIKDGLX8545BMT45EWS Varia VX385117,7189,7
60.45VX31809PFGL45BMT45EWS Varia VX36597,7181,7
60.45VX31809PFGLX8545BMT45EWS Varia VX385117,7201,7
60.45VX31809PFIKDGL45BMT45EWS Varia VX36597,7181,7
60.45VX31809PFIKDGLX8545BMT45EWS Varia VX385117,7201,7Текущая
60.54VX4BND180954BMT54 MiyanoEWS Varia VX490133205
60.54VX4BND1809IKD54BMT54 MiyanoEWS Varia VX490133205
60.54VX4DBND1809IKD54BMT54 MiyanoEWS Varia VX465100,5172,5
60.55.4VX3DLT2000V1655,4BMT55 OkumaEWS Varia VX36599201
60.55.4VX3LT2000V16GL55,4BMT55 OkumaEWS Varia VX36599201
Показать ещё · всего в серии 578

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.45VX31809PFIKDGLX85.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
