EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.54VX4BND1809

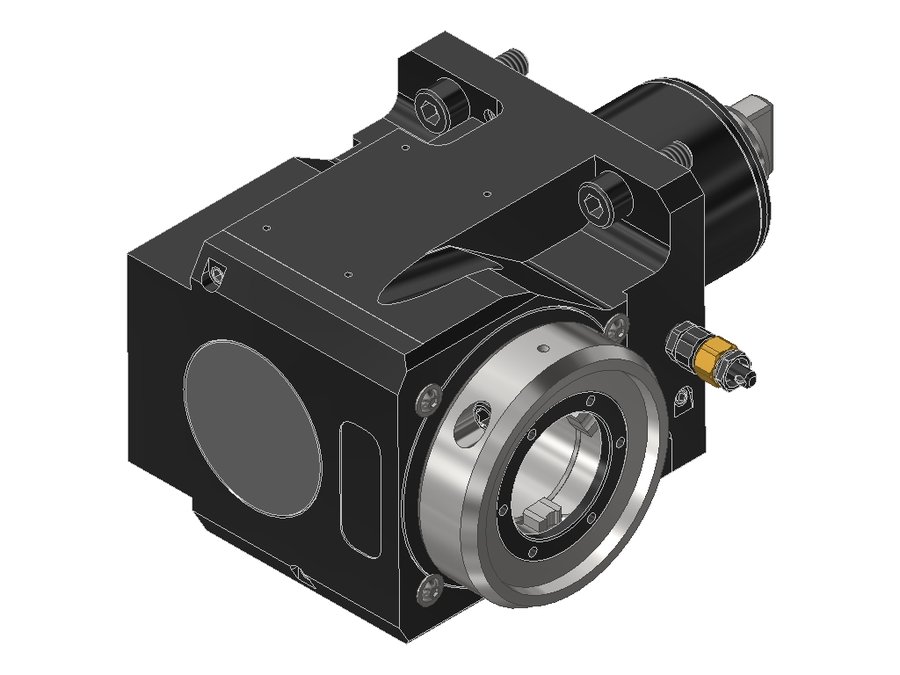

Головка приводная радиальная сверлильно-фрезерная EWS 60.54VX4BND1809, хвостовик Ø54, EWS - Varia VX4 - адаптер
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB075A5415 |
| Код интерфейса инструмента | EWC00400295 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 54 мм |
| Исполнение | правое |
| Присоединение к станку | BMT54 Miyano |
| Присоединение инструмента | EWS Varia VX4 |
| Функциональная длина | 90 мм |
| Вылет LPR | 133 мм |
| Масса | 7,242 кг |
| Высота | 108 мм |
| Общая длина | 205 мм |
| Ширина | 145,5 мм |
| Заказной номер EWS | 229799 |
| Радиальная ширина | 65,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia VX4 |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 80 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.45VX3TC600FIKDGLX65#01 | 45 | BMT45 | EWS Varia VX3 | 85 | 97,7 | 169,7 | |
| 60.45VX3TC600FIKDGLX85 | 45 | BMT45 | EWS Varia VX3 | 85 | 117,7 | 189,7 | |
| 60.45VX31809PFGL | 45 | BMT45 | EWS Varia VX3 | 65 | 97,7 | 181,7 | |
| 60.45VX31809PFGLX85 | 45 | BMT45 | EWS Varia VX3 | 85 | 117,7 | 201,7 | |
| 60.45VX31809PFIKDGL | 45 | BMT45 | EWS Varia VX3 | 65 | 97,7 | 181,7 | |
| 60.45VX31809PFIKDGLX85 | 45 | BMT45 | EWS Varia VX3 | 85 | 117,7 | 201,7 | |
| 60.54VX4BND1809 | 54 | BMT54 Miyano | EWS Varia VX4 | 90 | 133 | 205 | Текущая |
| 60.54VX4BND1809IKD | 54 | BMT54 Miyano | EWS Varia VX4 | 90 | 133 | 205 | |
| 60.54VX4DBND1809IKD | 54 | BMT54 Miyano | EWS Varia VX4 | 65 | 100,5 | 172,5 | |
| 60.55.4VX3DLT2000V16 | 55,4 | BMT55 Okuma | EWS Varia VX3 | 65 | 99 | 201 | |
| 60.55.4VX3LT2000V16GL | 55,4 | BMT55 Okuma | EWS Varia VX3 | 65 | 99 | 201 | |
| 60.55.4VX3LT2000V16IKDGL | 55,4 | BMT55 Okuma | EWS Varia VX3 | 65 | 99 | 201 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.54VX4BND1809.
Принадлежности и оснастка для настройки инструмента3
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
- VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
- VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2
Запчасти к инструменту1
- VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
