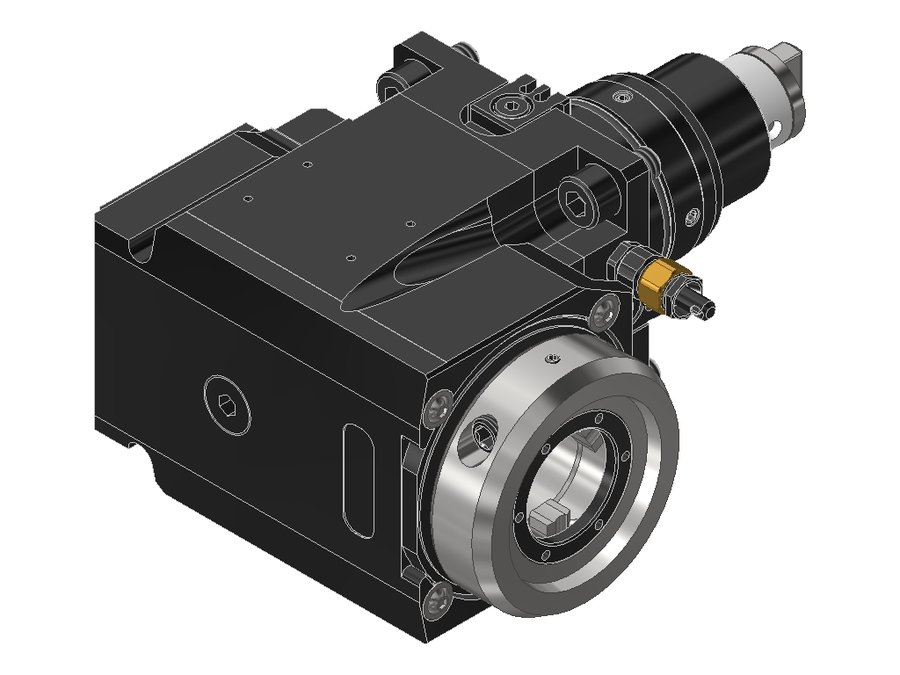

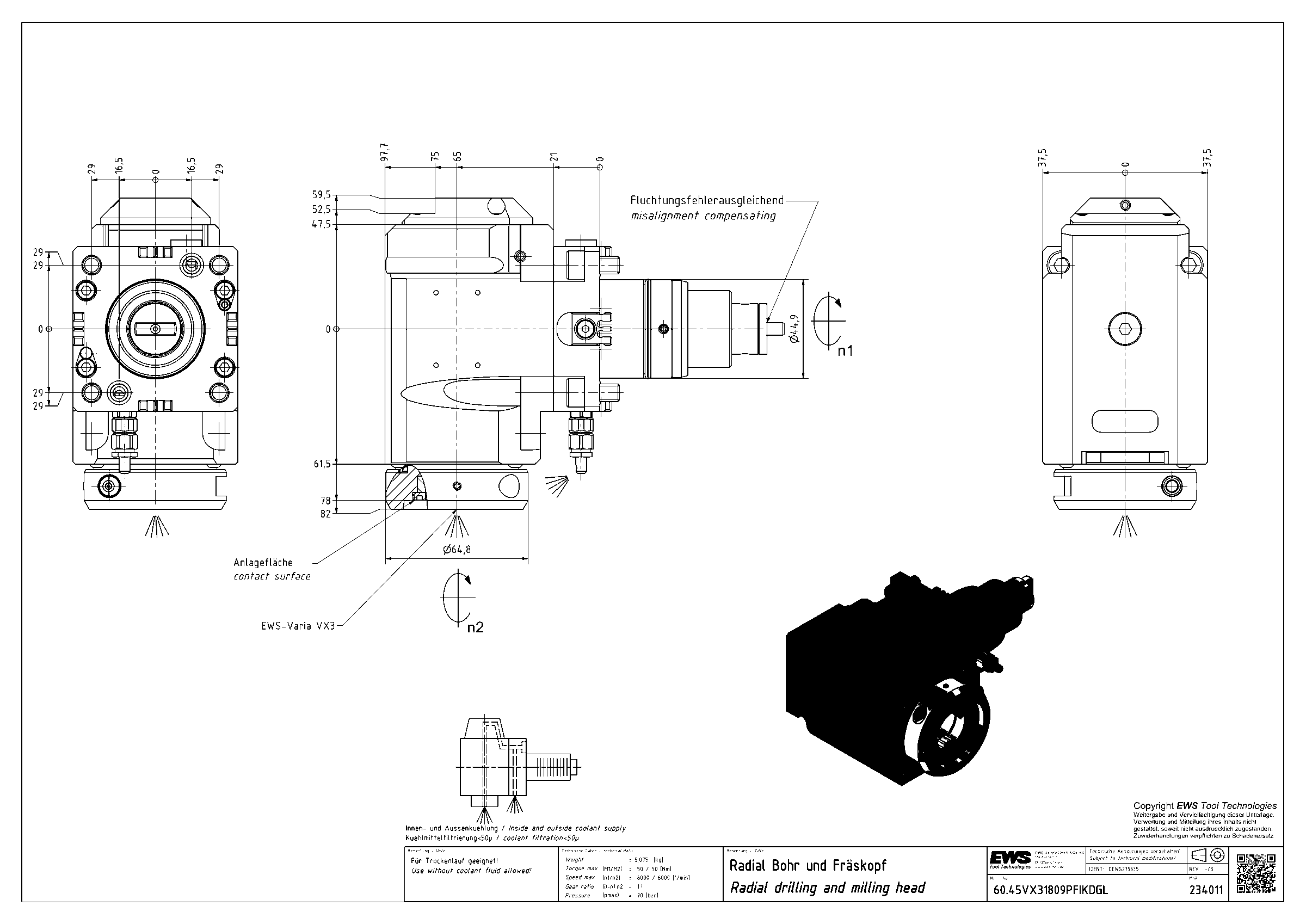

Головка приводная радиальная сверлильно-фрезерная EWS 60.45VX31809PFIKDGL, хвостовик Ø45, система EWS Varia VX3
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.45VX31809PFIKDGL

Головка приводная радиальная сверлильно-фрезерная EWS 60.45VX31809PFIKDGL, хвостовик Ø45, система EWS Varia VX3

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB058A4515
Код интерфейса инструментаEWC00300295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика45 мм
Исполнениеправое
Присоединение к станкуBMT45
Присоединение инструментаEWS Varia VX3
Функциональная длина65 мм
Вылет LPR97,7 мм
Масса5,075 кг
Высота75 мм
Общая длина181,7 мм
Ширина137,5 мм
Заказной номер EWS234011
Радиальная ширина59,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент50 Н·м
Функциональная ширина78 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.45VX31809PFIKDGL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

  • Смена инструмента менее чем за 20 секунд
  • Управление одной рукой
  • Механическое выталкивание инструмента
  • Зажим адаптеров без боковых усилий
  • Надёжная передача крутящего момента
  • Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
  • Необходимо соблюдать момент затяжки 6 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.45VX3KRBND1809X6545BMT45AEWS Varia VX365100,5176,5
60.45VX3TC600FGLX8545BMT45EWS Varia VX385117,7189,7
60.45VX3TC600FIKDGLX65#0145BMT45EWS Varia VX38597,7169,7
60.45VX3TC600FIKDGLX8545BMT45EWS Varia VX385117,7189,7
60.45VX31809PFGL45BMT45EWS Varia VX36597,7181,7
60.45VX31809PFGLX8545BMT45EWS Varia VX385117,7201,7
60.45VX31809PFIKDGL45BMT45EWS Varia VX36597,7181,7Текущая
60.45VX31809PFIKDGLX8545BMT45EWS Varia VX385117,7201,7
60.54VX4BND180954BMT54 MiyanoEWS Varia VX490133205
60.54VX4BND1809IKD54BMT54 MiyanoEWS Varia VX490133205
60.54VX4DBND1809IKD54BMT54 MiyanoEWS Varia VX465100,5172,5
60.55.4VX3DLT2000V1655,4BMT55 OkumaEWS Varia VX36599201
