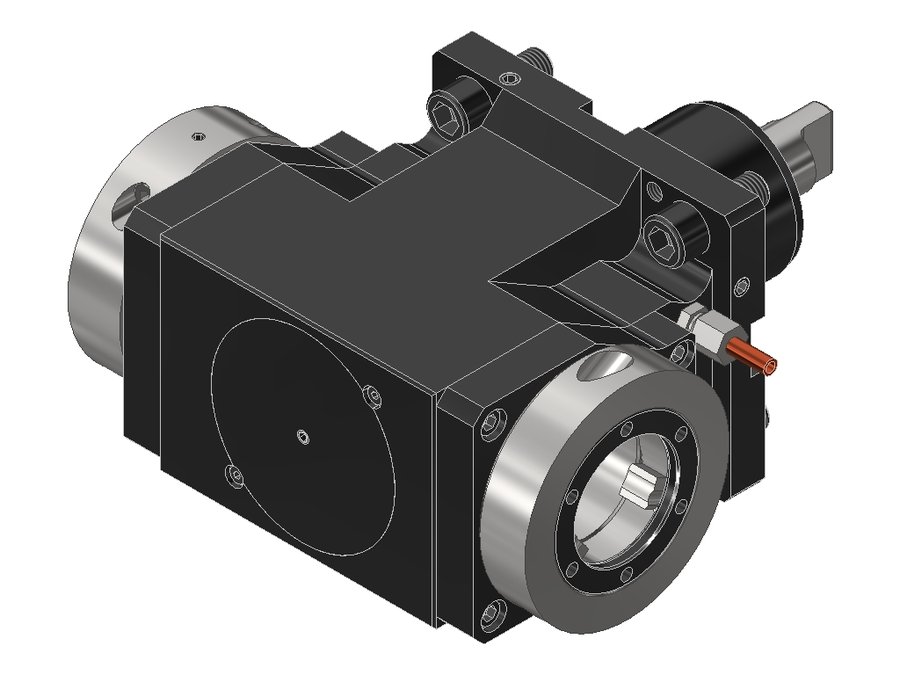

Головка приводная радиальная сверлильно-фрезерная EWS 60.60V5DNL, хвостовик Ø60, EWS - Varia V5- адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.60V5DNL

Головка приводная радиальная сверлильно-фрезерная EWS 60.60V5DNL, хвостовик Ø60, EWS - Varia V5- адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB084B6015
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениенейтральное
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментаEWS Varia V5
Функциональная длина90 мм
Вылет LPR136 мм
Масса12,192 кг
Высота89 мм
Общая длина227 мм
Заказной номер EWS132624
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент100 Н·м
Функциональная ширина104 мм

Описание

Головка приводная радиальная сверлильно-фрезерная

EWS.Varia

Система Varia заменена системой Varia VX — дальнейшим развитием быстросменной системы.

Для новых закупок рекомендуется сразу приобретать актуальную систему.

Если система Varia уже используется в производстве, возможен переход на новую версию.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

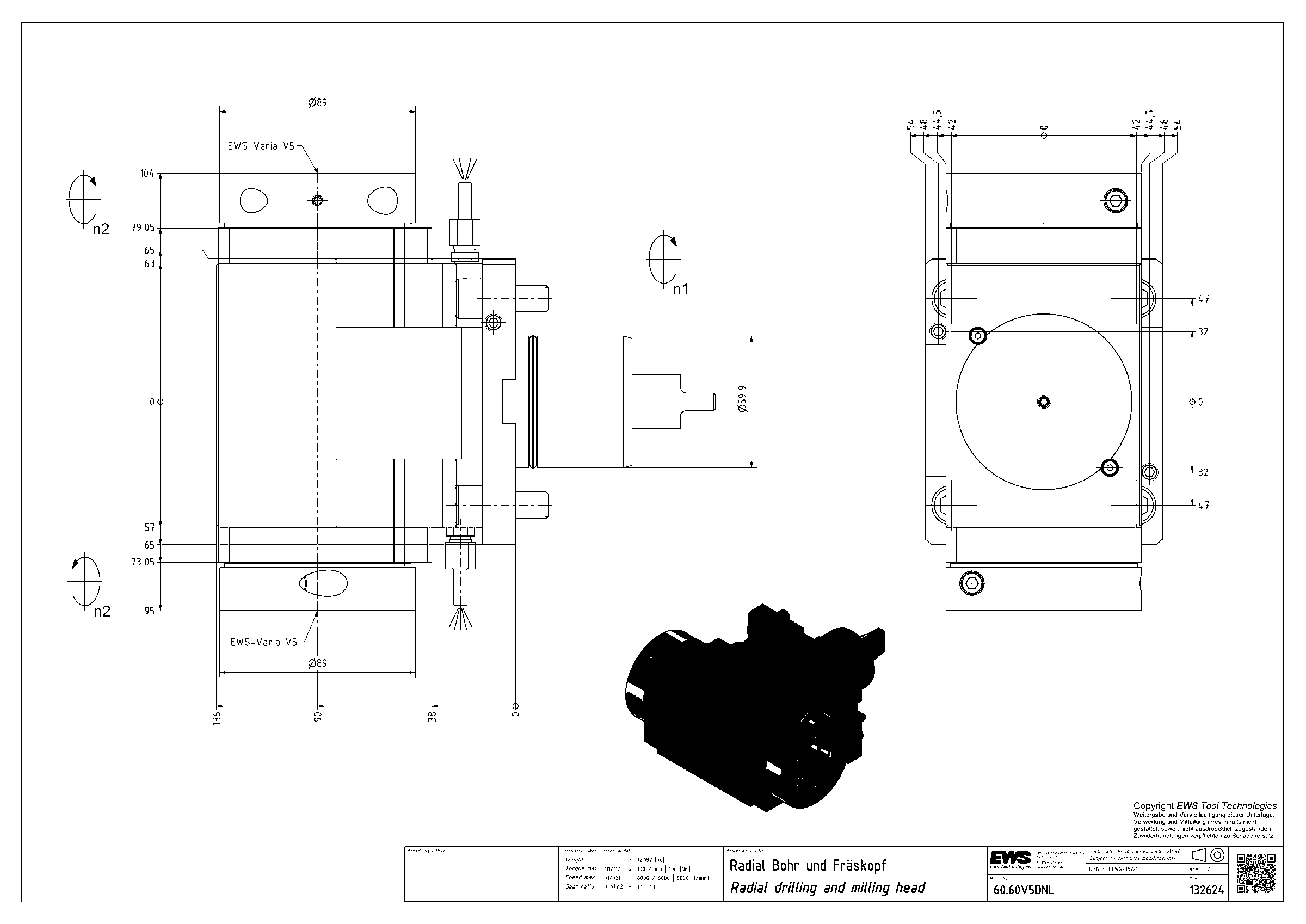

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.60KM50NL60BMT60 DMG MoriKM 5090136227
60.60KM50NLIK60BMT60 DMG MoriKM 5090136227
60.60V5DKRNL60BMT60 DMG MoriEWS Varia V590139230
60.60V5DKRNLIKD60BMT60 DMG MoriEWS Varia V590139230
60.60V5DKRNLP60BMT60D DMG MoriEWS Varia V590139230
60.60V5DKRNLPIKD60BMT60D DMG MoriEWS Varia V590139230
60.60V5DNL60BMT60 DMG MoriEWS Varia V590136227Текущая
60.60V5DNLHSD10#0160BMT60 DMG MoriEWS Varia V590139230
60.60V5DNLIKD60BMT60 DMG MoriEWS Varia V590136227
60.60V5DNLIKDHSD0860BMT60 DMG MoriEWS Varia V590139230
60.60V5KRNL#0160BMT60 DMG MoriEWS Varia V590142233
60.60V5KRNL#0260BMT60 DMG MoriEWS Varia V590139230
Показать ещё · всего в серии 578

Совместимость

Связанные позиции по данным производителя — 42 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →
