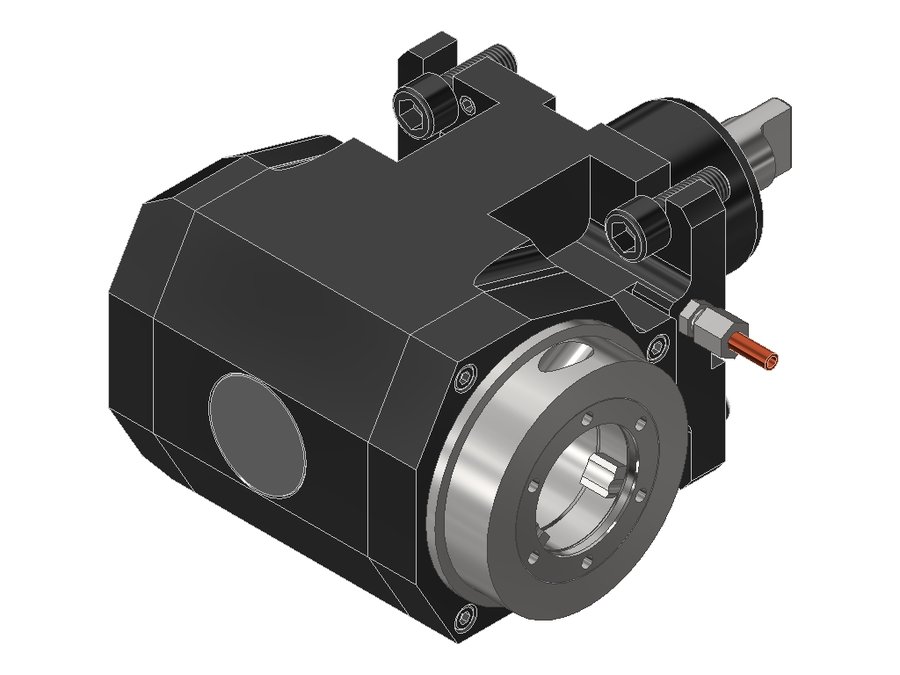

Головка приводная радиальная сверлильно-фрезерная EWS 60.60V5KRNLIKI2, хвостовик Ø60, EWS - Varia V5- адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.60V5KRNLIKI2

Головка приводная радиальная сверлильно-фрезерная EWS 60.60V5KRNLIKI2, хвостовик Ø60, EWS - Varia V5- адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB084B6015
Код интерфейса инструментаEWC00500195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментаEWS Varia V5
Функциональная длина90 мм
Вылет LPR142 мм
Масса12,514 кг
Высота108 мм
Общая длина233 мм
Ширина160 мм
Заказной номер EWS170855
Радиальная ширина66 мм
Передаточное отношение2:1
Макс. частота вращения4000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент80 Н·м
Функциональная ширина94 мм

Описание

Головка приводная радиальная сверлильно-фрезерная

EWS.Varia

Система Varia заменена системой Varia VX — дальнейшим развитием быстросменной системы.

Для новых закупок рекомендуется сразу приобретать актуальную систему.

Если система Varia уже используется в производстве, возможен переход на новую версию.

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.

  • Максимальное давление СОЖ 70 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

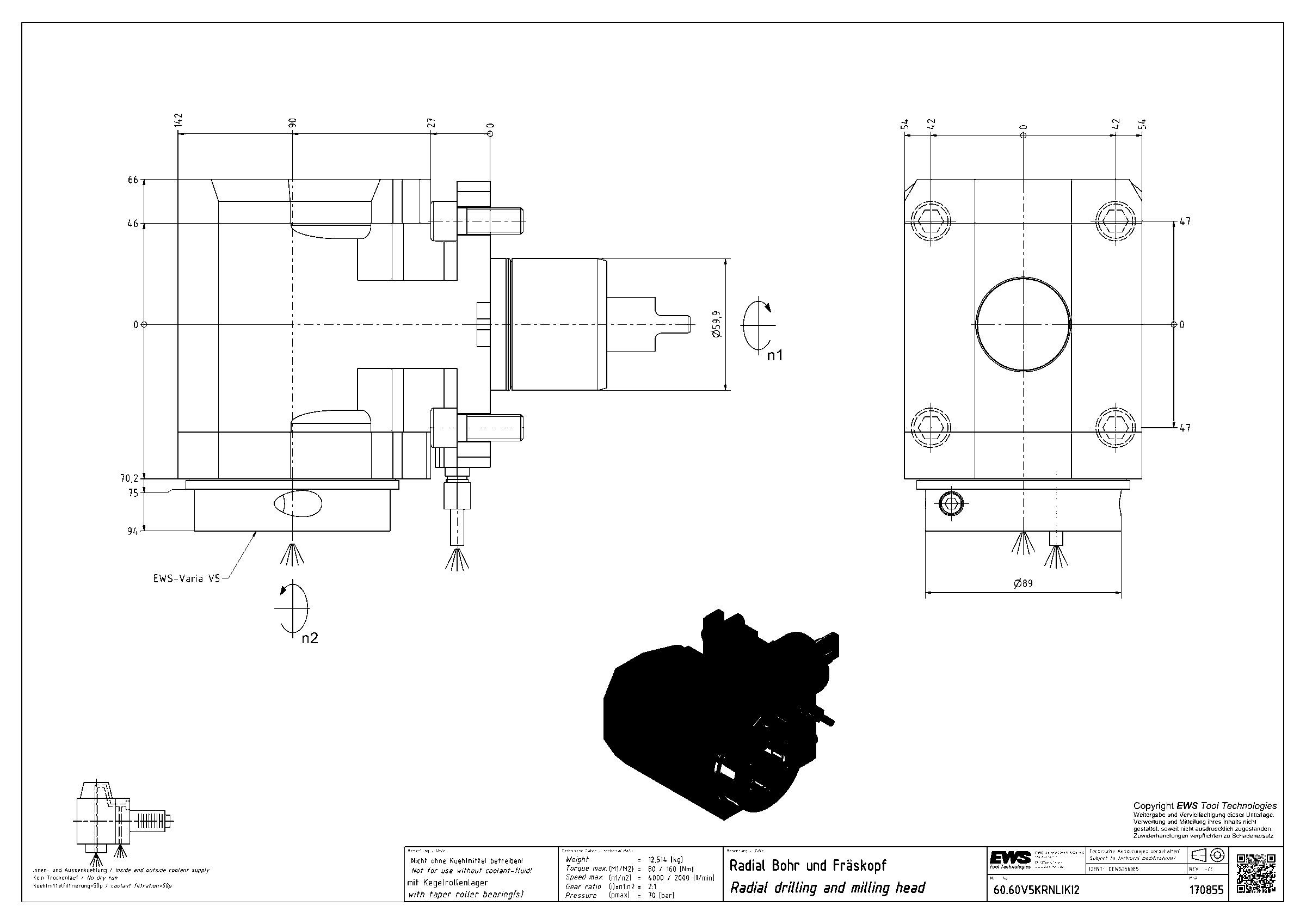

Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.60V5DNLIKDHSD0860BMT60 DMG MoriEWS Varia V590139230
60.60V5KRNL#0160BMT60 DMG MoriEWS Varia V590142233
60.60V5KRNL#0260BMT60 DMG MoriEWS Varia V590139230
60.60V5KRNLI260BMT60 DMG MoriEWS Varia V590142233
60.60V5KRNLIKD60BMT60 DMG MoriEWS Varia V590142233
60.60V5KRNLIKD#0160BMT60 DMG MoriEWS Varia V590139230
60.60V5KRNLIKI260BMT60 DMG MoriEWS Varia V590142233Текущая
60.60V5KRNLP60BMT60D DMG MoriEWS Varia V590139230
60.60V5KRNLPIKD60BMT60D DMG MoriEWS Varia V590139230
60.60V5LB4000BMTGL60BMT60A OkumaEWS Varia V585131207
60.60V5LB4000BMTIKGL60BMT60A OkumaEWS Varia V585131207
60.60V5NEX31560BMT60B Takisawa-TaiwanEWS Varia V590142217
Показать ещё · всего в серии 578

Совместимость

Связанные позиции по данным производителя — 42 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 60.60V5KRNLIKI2.

Инструмент статический37

  • 27.V506.35WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.V506.35WNL19, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 6,35
  • 27.V506L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V506L54SHR, EWS - Varia V5- адаптер, отверстие Ø6 мм
  • 27.V506WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.V506WNL19, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 6
  • 27.V506WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.V506WNL60, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 6
  • 27.V508L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V508L54SHR, EWS - Varia V5- адаптер, отверстие Ø8 мм
  • 27.V508WNL22Адаптер под цилиндрический хвостовик инструмента EWS 27.V508WNL22, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 8
  • 27.V509.53WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.V509.53WNL29, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 9,53
  • 27.V510L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V510L54SHR, EWS - Varia V5- адаптер, отверстие Ø10 мм
  • 27.V510WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V510WNL06, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 10
  • 27.V510WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.V510WNL29, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 10
  • 27.V512HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.V512HYDL26, EWS - Varia V5- адаптер, гидропатрон Ø12
  • 27.V512L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V512L54SHR, EWS - Varia V5- адаптер, отверстие Ø12 мм
  • 27.V512WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V512WNL06, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 12
  • 27.V512WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V512WNL31, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 12
  • 27.V516L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V516L54SHR, EWS - Varia V5- адаптер, отверстие Ø16 мм
  • 27.V516WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V516WNL06, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 16
  • 27.V516WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V516WNL31, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 16
  • 27.V519.05WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V519.05WNL31, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 19,05
  • 27.V520HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.V520HYDL26, EWS - Varia V5- адаптер, гидропатрон Ø20
  • 27.V520L61.5SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V520L61.5SHR, EWS - Varia V5- адаптер, отверстие Ø20 мм
  • 27.V520WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V520WNL06, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 20
  • 27.V520WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V520WNL31, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 20
  • 27.V525HYDL30Адаптер под цилиндрический хвостовик инструмента EWS 27.V525HYDL30, EWS - Varia V5- адаптер, гидропатрон Ø25
  • 27.V525WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V525WNL06, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 25
  • 27.V525WNL36Адаптер под цилиндрический хвостовик инструмента EWS 27.V525WNL36, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 25
  • 27.V532HYDL62Адаптер под цилиндрический хвостовик инструмента EWS 27.V532HYDL62, EWS - Varia V5- адаптер, гидропатрон Ø32
  • 27.V532WNL56Адаптер под цилиндрический хвостовик инструмента EWS 27.V532WNL56, EWS - Varia V5- адаптер, Whistle Notch/Weldon Ø 32
  • 31.V525IML06Державка цанговая EWS 31.V525IML06, EWS - Varia V5- адаптер, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.V525L31Державка цанговая EWS 31.V525L31, EWS - Varia V5- адаптер, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.V525L78.5-FCДержавка цанговая EWS 31.V525L78.5-FC, EWS - Varia V5- адаптер, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.V532IML17Державка цанговая EWS 31.V532IML17, EWS - Varia V5- адаптер, под цанги ER32 (Ø3–20 мм), код 320 470E
  • 31.V532L33Державка цанговая EWS 31.V532L33, EWS - Varia V5- адаптер, под цанги ER32 (Ø3–20 мм), код 320 470E
  • 31.V540L38Державка цанговая EWS 31.V540L38, EWS - Varia V5- адаптер, под цанги ER40 (Ø4–26 мм), код 400 472E
  • 42.V516L08Оправка фрезерная EWS 42.V516L08, EWS - Varia V5- адаптер, оправка Ø16
  • 42.V516L28Оправка фрезерная EWS 42.V516L28, EWS - Varia V5- адаптер, оправка Ø16
  • 42.V522L32Оправка фрезерная EWS 42.V522L32, EWS - Varia V5- адаптер, оправка Ø22
  • 42.V527L12Оправка фрезерная EWS 42.V527L12, EWS - Varia V5- адаптер, оправка Ø27

Запчасти к инструменту2

  • 29.V5SЗаглушка EWS 29.V5S, EWS - Varia V5- адаптер, стальная
  • VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-NLПриспособление монтажное EWS MW-BMT-NL
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м

Документы по позиции

Для этой позиции документы пока не привязаны.
