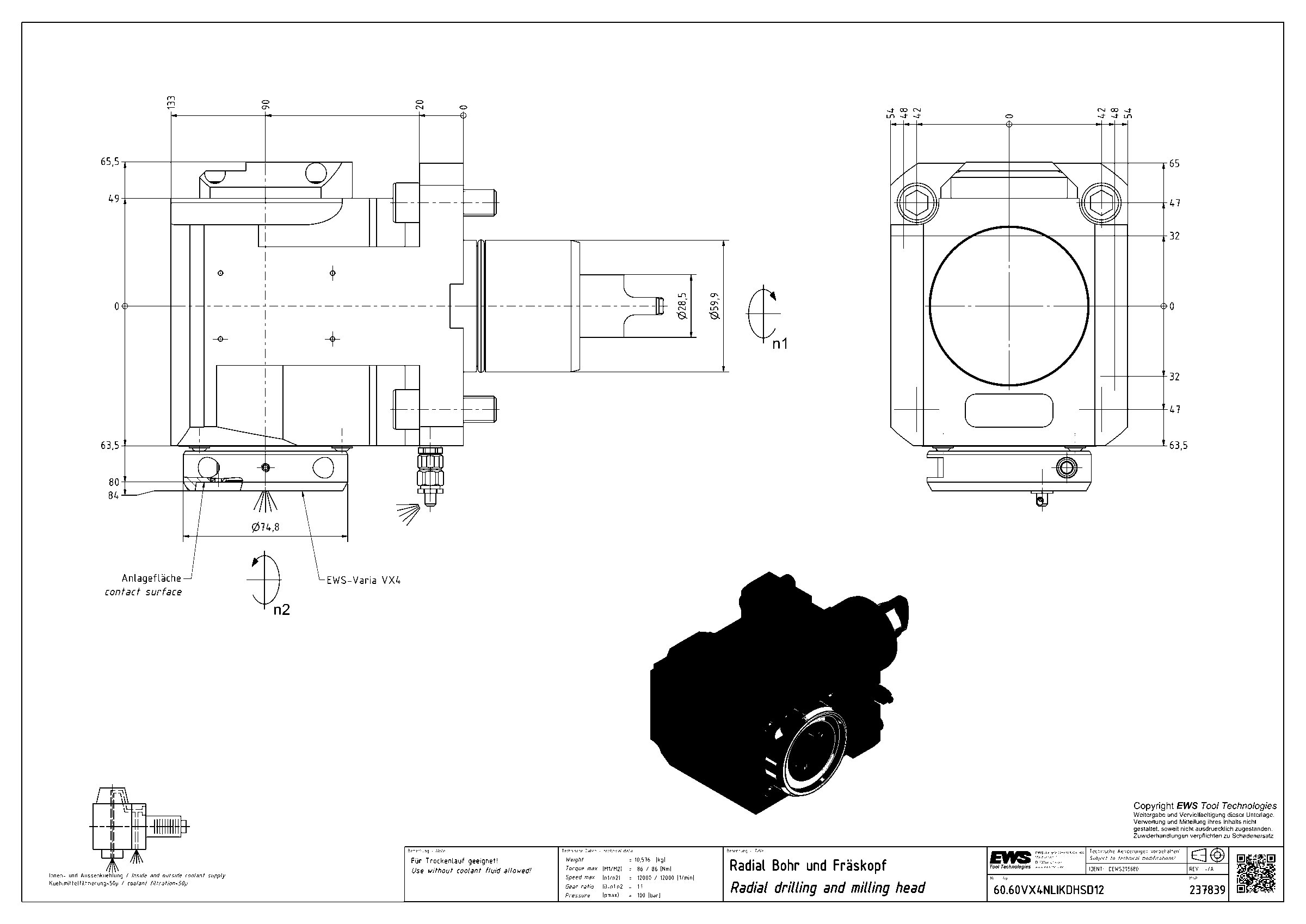

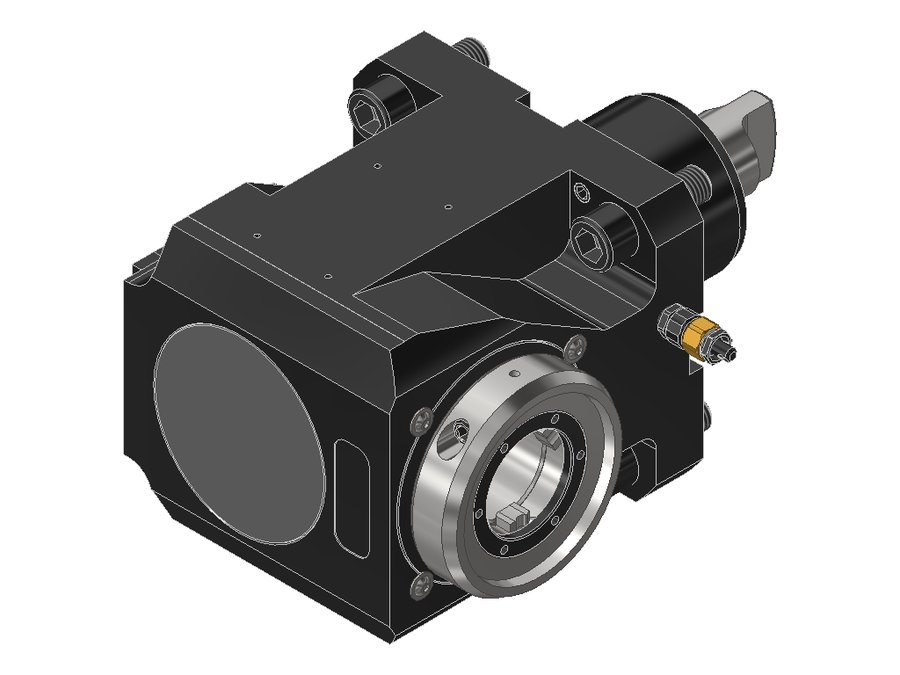

Головка приводная радиальная сверлильно-фрезерная EWS 60.60VX4NLIKDHSD12, хвостовик Ø60, система EWS Varia VX4
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.60VX4NLIKDHSD12

Головка приводная радиальная сверлильно-фрезерная EWS 60.60VX4NLIKDHSD12, хвостовик Ø60, система EWS Varia VX4

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB084B6015
Код интерфейса инструментаEWC00400295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ100 бар
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментаEWS Varia VX4
Функциональная длина90 мм
Вылет LPR133 мм
Масса10,576 кг
Высота108 мм
Общая длина224 мм
Ширина145,5 мм
Заказной номер EWS237839
Радиальная ширина65,5 мм
Передаточное отношение1:1
Макс. частота вращения12000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент86 Н·м
Функциональная ширина80 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.60VX4NLIKDHSD12 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

  • Смена инструмента менее чем за 20 секунд
  • Управление одной рукой
  • Механическое выталкивание инструмента
  • Зажим адаптеров без боковых усилий
  • Надёжная передача крутящего момента
  • Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
  • Необходимо соблюдать момент затяжки 6 Н·м

Highspeed

  • Высокоточные подшипники шпинделя с лёгким преднатягом для высокоскоростной обработки от 8 000 об/мин и выше
  • Низкое тепловыделение даже на высоких частотах вращения
  • Не подходит для тяжёлой обработки
  • Соблюдать максимально допустимую частоту вращения

Для работы до 6 000 об/мин рекомендуется стандартная державка со средним преднатягом подшипников

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.60VX4LB2000BMTIKDGL60BMT60B OkumaEWS Varia VX470107169
60.60VX4LB2000BMTIKDI160BMT60B OkumaEWS Varia VX470107169
60.60VX4LB2000BMTIKDI260BMT60B OkumaEWS Varia VX470108170
60.60VX4LT3000V16GLX9060BMT60B OkumaEWS Varia VX489128,5238,5
60.60VX4LT3000V16IKDGLX9060BMT60B OkumaEWS Varia VX489128,5238,5
60.60VX4NLHSD1260BMT60 DMG MoriEWS Varia VX490133224
60.60VX4NLIKDHSD1260BMT60 DMG MoriEWS Varia VX490133224Текущая
60.60VXP4DKRNLP60BMT60D DMG MoriEWS Varia VXT490139230
60.60VXP4DKRNLPIKD60BMT60D DMG MoriEWS Varia VXT490139230
60.60VXP4DNLP60BMT60D DMG MoriEWS Varia VXT490139230
60.60VXP4DNLPIKD60BMT60D DMG MoriEWS Varia VXT490139230
60.60VXP4KRNLP60BMT60D DMG MoriEWS Varia VXT490139230

Совместимость

Связанные позиции по данным производителя — 51 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 60.60VX4NLIKDHSD12.

Инструмент статический43

  • 27.VX406.35L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX406.35L54SHR, система EWS Varia VX4, отверстие Ø6,35 мм (1/4")
  • 27.VX406L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX406L54SHR, система EWS Varia VX4, отверстие Ø6 мм
  • 27.VX406WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX406WNL16Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL16, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX406WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL60, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX408L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX408L54SHR, система EWS Varia VX4, отверстие Ø8 мм
  • 27.VX408WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX408WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 8
  • 27.VX408WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.VX408WNL19, система EWS Varia VX4, Whistle Notch/Weldon Ø 8
  • 27.VX410L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX410L54SHR, система EWS Varia VX4, отверстие Ø10 мм
  • 27.VX410WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 10
  • 27.VX410WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL26, система EWS Varia VX4, Whistle Notch/Weldon Ø 10
  • 27.VX412.7WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412.7WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 12,7
  • 27.VX412HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412HYDL26, система EWS Varia VX4, гидропатрон Ø12
  • 27.VX412L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX412L54SHR, система EWS Varia VX4, отверстие Ø12 мм
  • 27.VX412WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 12
  • 27.VX412WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 12
  • 27.VX414L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX414L54SHR, система EWS Varia VX4, отверстие Ø14 мм
  • 27.VX414WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX414WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 14
  • 27.VX415.88WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX415.88WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 15,88
  • 27.VX416HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416HYDL26, система EWS Varia VX4, гидропатрон Ø16
  • 27.VX416L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX416L54SHR, система EWS Varia VX4, отверстие Ø16 мм
  • 27.VX416WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 16
  • 27.VX416WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 16
  • 27.VX418L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX418L54SHR, система EWS Varia VX4, отверстие Ø18 мм
  • 27.VX418WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX418WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 18
  • 27.VX420HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420HYDL26, система EWS Varia VX4, гидропатрон Ø20
  • 27.VX420WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 20
  • 27.VX420WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 20
  • 27.VX425WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.VX425WNL33, система EWS Varia VX4, Whistle Notch/Weldon Ø 25
  • 31.VX406L70MIДержавка цанговая EWS 31.VX406L70MI, система EWS Varia VX4, отверстие Ø6 мм
  • 31.VX411L60Державка цанговая EWS 31.VX411L60, система EWS Varia VX4, под цангу 110 4008E (ER11 Ø1-7)
  • 31.VX416L30Державка цанговая EWS 31.VX416L30, система EWS Varia VX4, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX416L50Державка цанговая EWS 31.VX416L50, система EWS Varia VX4, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX416L50MMДержавка цанговая EWS 31.VX416L50MM, система EWS Varia VX4, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX425IML16Державка цанговая EWS 31.VX425IML16, система EWS Varia VX4, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.VX425L28Державка цанговая EWS 31.VX425L28, система EWS Varia VX4, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.VX425L78.5-FCДержавка цанговая EWS 31.VX425L78.5-FC, система EWS Varia VX4, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.VX432L30Державка цанговая EWS 31.VX432L30, система EWS Varia VX4, под цанги ER32 (Ø3–20 мм), код 320 470E
  • 31.VX432L50Державка цанговая EWS 31.VX432L50, система EWS Varia VX4, под цанги ER32 (Ø3–20 мм), код 320 470E
  • 31.VX440L57Державка цанговая EWS 31.VX440L57, система EWS Varia VX4, под цанги ER40 (Ø4–26 мм), код 400 472E

Показаны первые 40 из 43. Остальные — в разделе Инструмент статический.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS.Varia Clean VX4, с двумя защитными крышками
  • MW-BMT-NLПриспособление монтажное EWS MW-BMT-NL
  • UMB100Приспособление монтажное EWS UMB100
  • VX4STARTKIT1Набор стартовый Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Набор стартовый Varia EWS VX4STARTKIT2

Запчасти к инструменту2

  • 29.VX4SЗаглушка EWS 29.VX4S, система EWS Varia VX4, стальная
  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5,7 Н·м

Документы по позиции

Для этой позиции документы пока не привязаны.
